Замена муфты приводного двигателя стиральной машины Kenmore серии 90

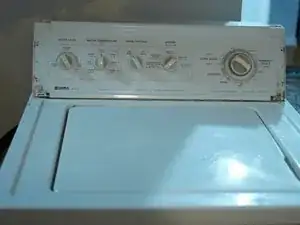

Перед нами стиральная машина Kenmore серии 90, у которой не запускается цикл отжима. Это происходит, когда со временем изнашивается моторная муфта, соединяющаяся с приводным двигателем. В этом руководстве Вы узнаете пошаговый процесс замены этого элемента. Перед началом ремонта обязательно отключите стиральную машину от электросети.
Шаг 1
Отключите стиральную машину от сети.

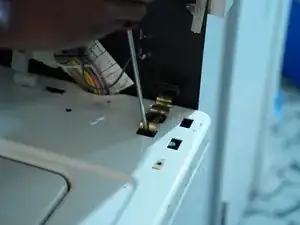

Используя плоскую отвертку, аккуратно подденьте заглушки торцов панели управления, чтобы открыть её.
Шаг 2

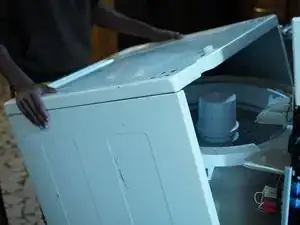

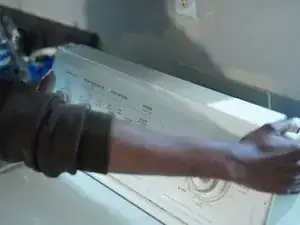

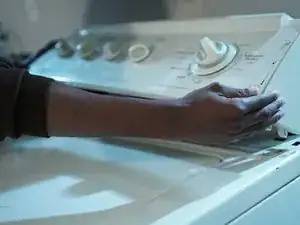

Поднимите и откиньте панель управления вверх.
Шаг 3

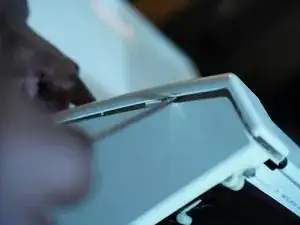

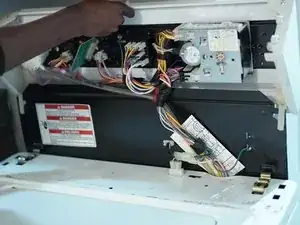

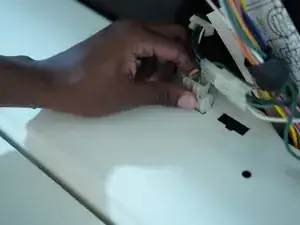

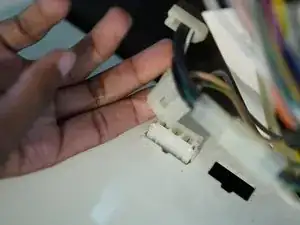

Отсоедините переключатель крышки, закреплённый под панелью управления.
Шаг 4

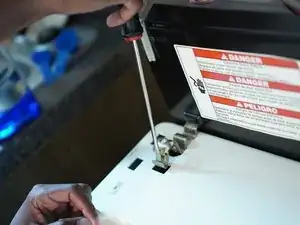

Снимите клипсы панели управления с помощью плоской отвертки, чтобы освободить шасси.
Шаг 5

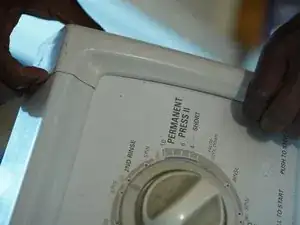

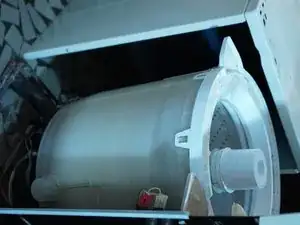

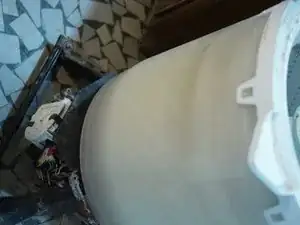

Встаньте перед машиной и снимите шасси, приподняв и потянув его на себя, чтобы получить доступ к нижним компонентам.
Шаг 6

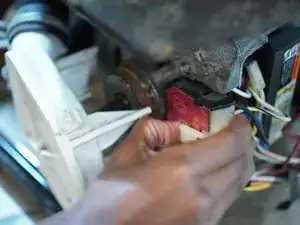

Используйте плоскую отвертку, чтобы отжать фиксирующие зажимы и освободить сливной насос.
Шаг 7

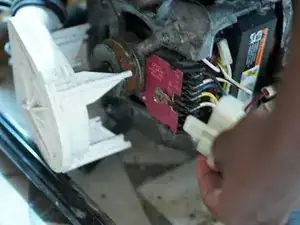

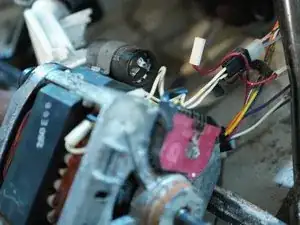

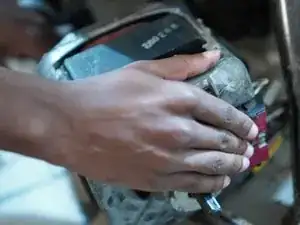

Снимите приводной двигатель, отсоединив разъём мотора.
Шаг 8

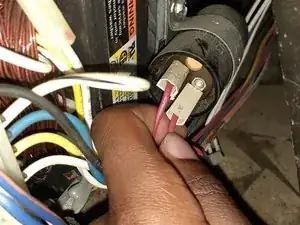

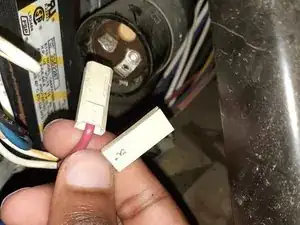

Отсоедините проводку от конденсатора.
Шаг 9

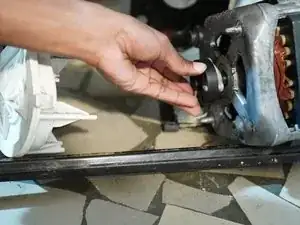

Отведите приводной двигатель в сторону и снимите непосредственную приводную муфту, сдвинув её с вала.
Шаг 10
Установите новую непосредственную приводную муфту и с помощью конца отвертки посадите её заподлицо с приводным двигателем.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
