Замена центрального блока управления (CCU) стиральной машины Kenmore Elite HE3

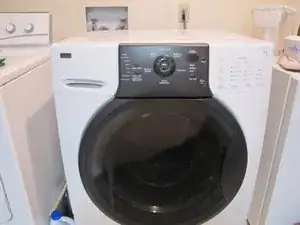

Моей 13-летней стиральной машине Kenmore HE3 на днях перестало подаваться питание. Нет кодов ошибок, нет индикаторов. Я проверил, не сработал ли автомат и есть ли напряжение в розетке. Всё было в порядке, кроме того, что стиральная машина просто не получала питание.

Я скачал руководство пользователя и сервисное руководство для этой машины и изучил их в поиске решения. Единственное, что я нашёл — рекомендация в разделе «Устранение неисправностей» сервисного руководства о вероятном выходе из строя центрального блока управления (CCU).

Руководство предлагает проверить, отключив машину от сети на несколько минут, а затем подключив снова. Если вы НЕ слышите щелчка, заменить CCU. Я так сделал и НЕ услышал ничего. Нам нужен новый центральный блок управления.

Перед началом какой-либо разборки обязательно ОТКЛЮЧИТЕ машину от сети. БЕЗОПАСНОСТЬ ПРЕВЫШЕ ВСЕГО!

Центральный блок управления (CCU) расположен под верхней панелью машины, прикреплён к задней опорной раме. Чтобы снять верхнюю панель, используйте биту Torx и отвёртку, чтобы выкрутить три винта на заднем верхнем крае панели. Не потеряйте их. Хорошая идея — положить их в пакет с застёжкой и приклеить к передней части машины скотчем.

Чтобы завершить снятие верхней панели, сдвиньте панель назад примерно на дюйм и поднимите задний край панели. Панель должна легко сняться. Отложите её в сторону.

Чтобы облегчить работу и подготовиться к сборке, закройте дверь стиральной машины.

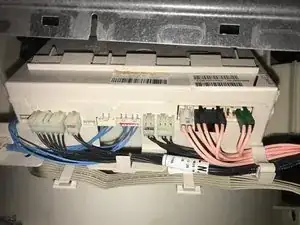

CCU выглядит как на этом изображении. Сейчас самое время сфотографировать переднюю и левую стороны CCU, чтобы иметь подсказку при правильной обратной сборке после замены детали.

Аккуратно отсоедините разъёмы от соответствующих соединений. Осторожно выньте кабели из держателей CCU, отметив их расположение для последующей сборки.

Три пластиковые защёлки фиксируют CCU на задней раме. Используйте шлицевую отвёртку, чтобы ОСТОРОЖНО приподнять кромки защёлок, чтобы можно было медленно сдвинуть CCU вперёд по направлению к передней части машины.

Снимите старый CCU.

Закажите заменяющий CCU. Есть несколько источников, которыми можно воспользоваться. Мы приобрели его в проверенном магазине запчастей для бытовой техники в городе, с которым ранее работали при покупке деталей для плиты. Обязательно укажите модель и серийный номер машины, чтобы получить правильную деталь.

Когда замена придёт, сравните её со старой деталью, чтобы убедиться, что это верная запчасть.

Установите заменяемую деталь в обратном порядке. Я прикрепил CCU к раме перед повторным подключением разъёмов и укладыванием кабелей в держатели.

Будьте осторожны при подключении разъёмов. Эти соединения не прочны. Не хотите ничего сломать.

Поставьте верхнюю панель на машину и сдвиньте её на место. Найдите винты для верхней панели и вновь установите их, используя биту Torx и отвёртку.

Убедитесь, что дверь стиральной машины ЗАКРЫТА перед подключением питания.

Подключите питание машины. Вы должны услышать щелчок от машины. Можно начинать тестирование.

СВЕТ... КАМЕРА... МОНТАЖ! На машине загорелись индикаторы!

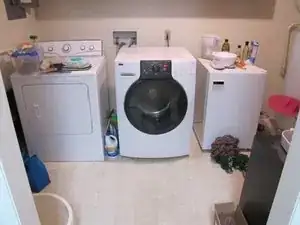

Я запустил короткую программу только с водой для проверки. Она прошла идеально.
