Замена ремня сцепления стиральной машины Kenmore 400
Вот модель Kenmore 400, номер 11029422801, с проскальзывающим сцеплением. Стиральная машина проходила все программы, но оставляла белье насквозь мокрым после отжима. Казалось, что она работает, но при проверке барабана во время отжима мы заметили, что она не достигает полной скорости отжима. Это было особенно заметно на тяжелых загрузках.
Шаг 1

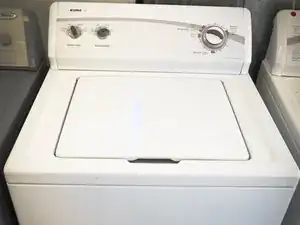

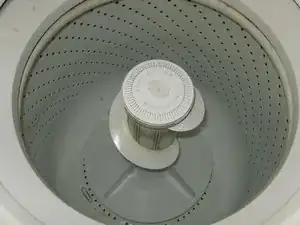

Стиральная машина Kenmore 400, которая испытывает трудности с отжимом. Она проходит цикл, но не отжимает должным образом.
Откройте крышку

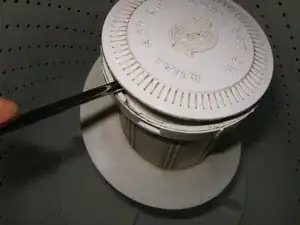

Снимите крышку с агитатора с помощью плоской отвертки или подобного инструмента.
Шаг 2

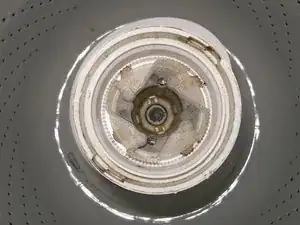

Сняв крышку, становится виден шестигранный болт 7/16.

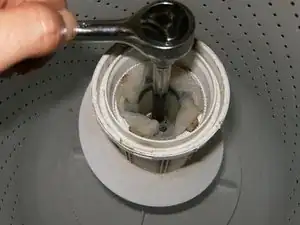

Используйте трещотку с 4-дюймовым удлинителем, чтобы снять болт.

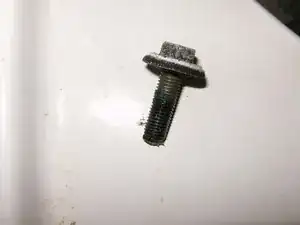

Болт агитатора имеет размеры 5/16 X 1 дюйм, размер резьбы 24.
Шаг 3

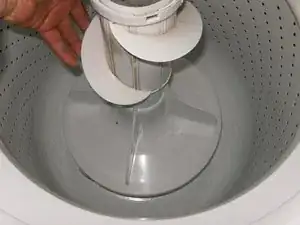

После снятия болта потяните агитатор с вала.

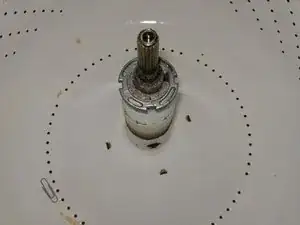

Вид барабана с удалённым агитатором

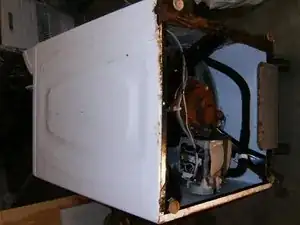

Чтобы облегчить работу с нижними частями, положите стиральную машину на бок.
Шаг 4

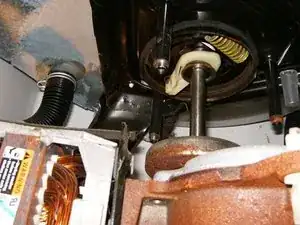

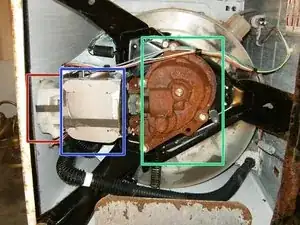

Основные части сборки включают
Дренажный насос
Двигатель
Коробка передач
Это модель с прямым приводом. Нет ремней, но муфта соединяет двигатель с коробкой передач. Проверьте на наличие трещин и т. д.

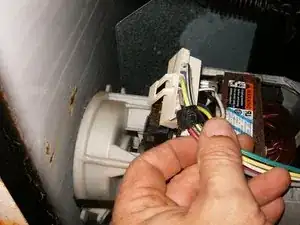

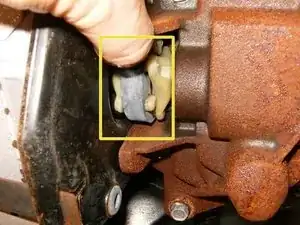

Снимите жгут проводов с двигателя
Шаг 5
Снимите жгут проводов с зажима на коробке передач

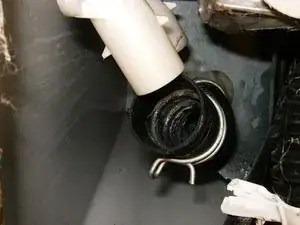

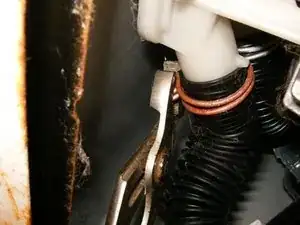

Дренажные линии от барабана и дренажного шланга соединены с насосом с помощью пружинных зажимов.
Используя плоскогубцы и сжимая противоположные концы зажима, ослабьте его.
Шаг 6

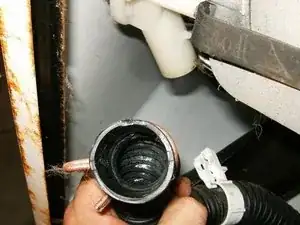

Снимите дренажный шланг с насоса
Удалите шланг от бака к насосу аналогичным образом

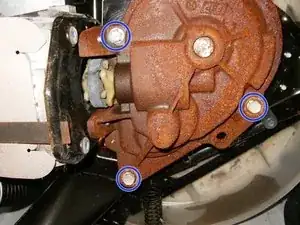

Снимите три болта 1/2 дюйма.
Шаг 7

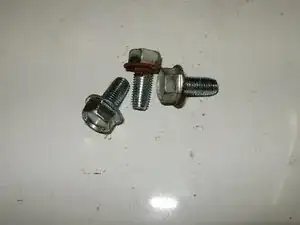

Вот три болта. Они имеют размеры 5/16 на 11/16 с шестигранной головкой 1/2 дюйма.
После снятия трех болтов вытащите полный узел из барабана

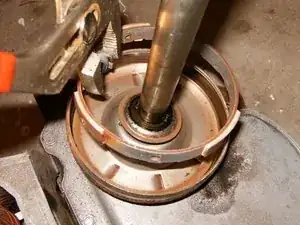

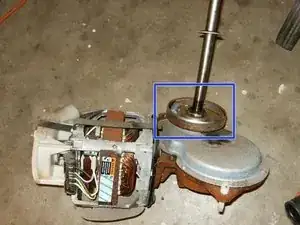

После снятия узла сцепление становится полностью видимым.
Шаг 8
Не обязательно заменять целое сцепление. Для этого ремонта необходимо заменить только ремень сцепления

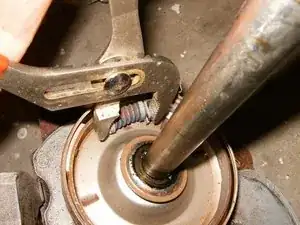

Используя плоскогубцы для сжатия пружины, ослабьте ремень сцепления.
Поднимите ремень сцепления из корпуса сцепления

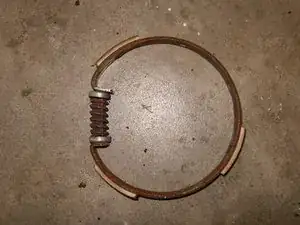

Ремень сцепления снят. Замените на деталь, специфичную для модели.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
