Замена вентилятора испарителя холодильника GE Side-By-Side

Перед началом ремонта отключите холодильник от питания.

Если вы испытываете или ремонтируете следующие узлы, возможно, потребуется также перекрыть и отключить подачу воды:

Вентилятор конденсатора

Компрессор и термозащитное устройство

Сборка запорного клапана подачи воды

Возьмите контейнер для льда и слегка приподнимите его вверх.

Вытащите контейнер из морозильного отделения и снимите его.

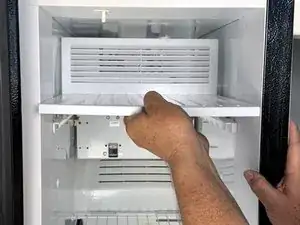

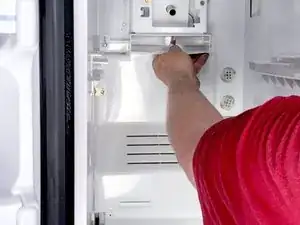

Поднимите передний край крышки на 1 см (1/2") и вытащите крышку из морозильного отделения.

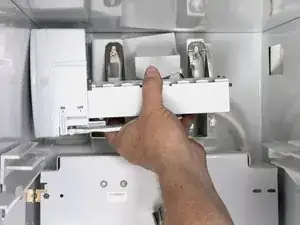

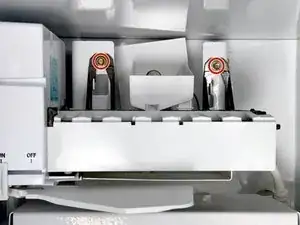

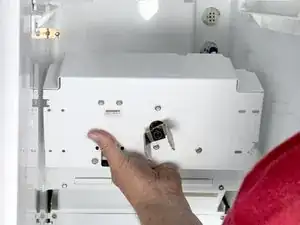

Используйте головку на 1/4" чтобы ослабить или удалить два винта, фиксирующие льдогенератор на месте.

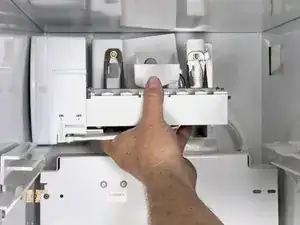

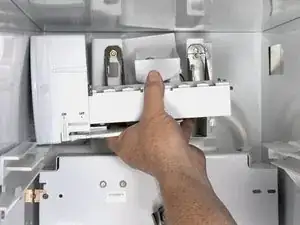

Поднимите льдогенератор вверх, чтобы монтажные отверстия сели на головки винтов.

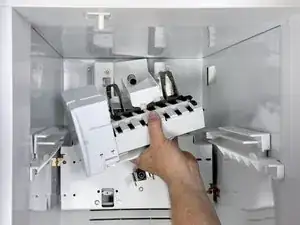

Переместите льдогенератор вправо и вниз, под мотор шнека.

Возможно, вы сможете опереть его на нижнюю полку.

Льдогенератор всё ещё подключён к электропитанию. Пока не пытайтесь его снять.

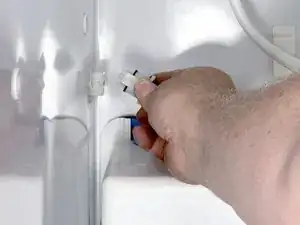

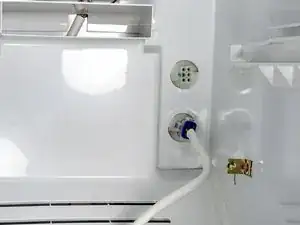

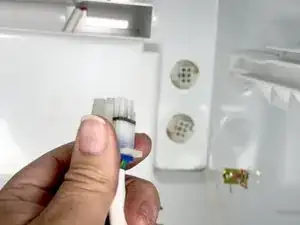

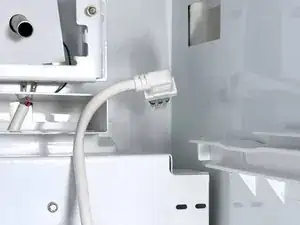

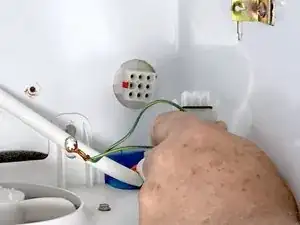

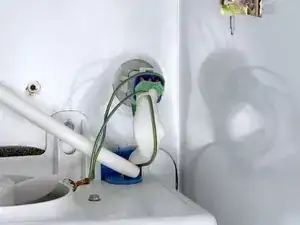

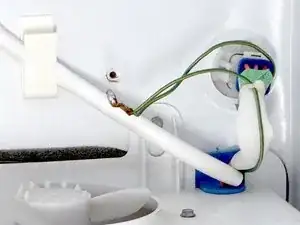

Отключите разъём льдогенератора, ослабив фиксирующие зажимы — поднимите их, если возможно, затем вытащите штекер из гнезда. На фото показано гнездо со снятым штекером.

Это может потребовать силы. Попробуйте поддеть фиксирующие зажимы маленькой плоской отвёрткой, но доступ затруднён.

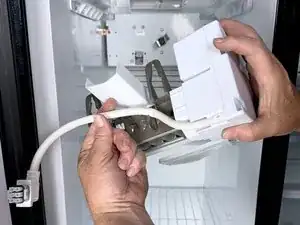

Снимите льдогенератор с морозильного отделения.

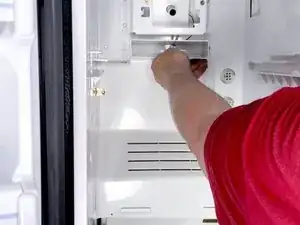

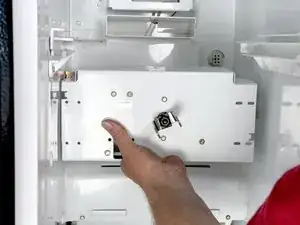

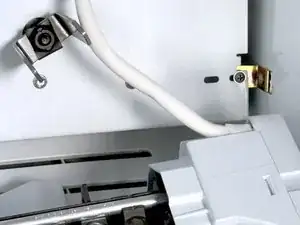

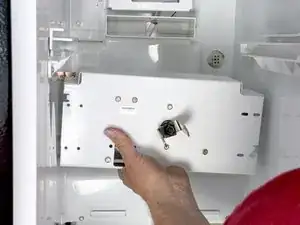

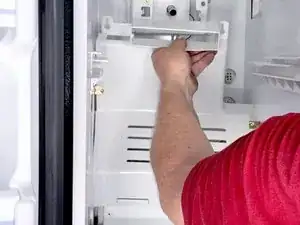

Используйте головку на 1/4" чтобы удалить два винта, закрепляющие мотор шнека к опорным кронштейнам.

Поднимите мотор шнека вправо, чтобы освободить его из левого опорного кронштейна.

Опустите мотор шнека влево, вперёд и вниз, чтобы он прошёл мимо правого опорного кронштейна.

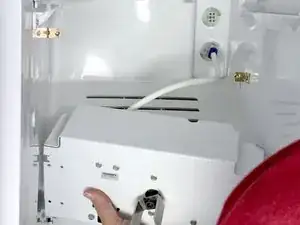

Опустите сборку мотора шнека, чтобы получить доступ к электрическому соединению.

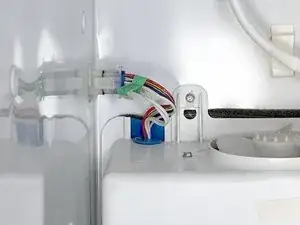

Разъём мотора шнека установлен под углом.

Сожмите фиксирующие язычки на соединителе, чтобы освободить его из гнезда, и потяните, чтобы отключить.

Снимите сборку мотора шнека.

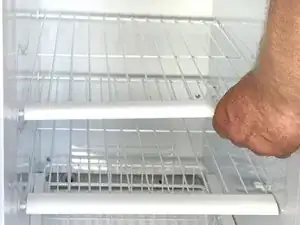

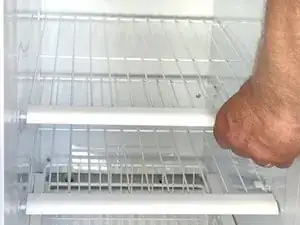

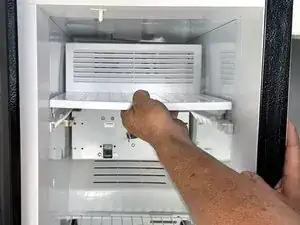

Поднимите правый край полки, чтобы освободить её от защёлок, которые её крепят.

Может потребоваться небольшое усилие, так как защёлки держат прочно

После подъёма сдвиньте полку вправо и освободите язычки на левой кромке.

Снимите полку.

Повторите это для каждой полки морозильного отделения.

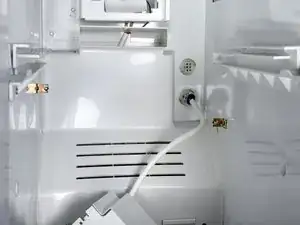

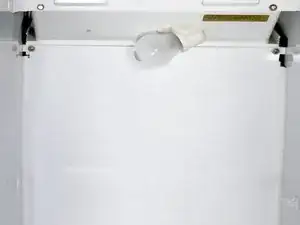

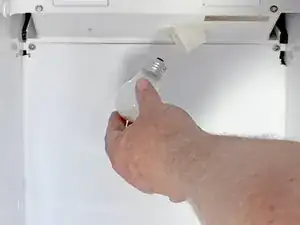

Выверните лампочку и отложите её в сторону.

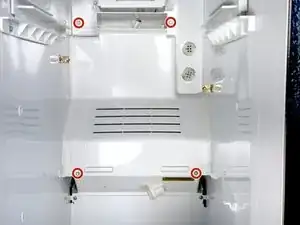

Используйте крестовую отвёртку #2, чтобы удалить удерживающие винты, фиксирующие нижнюю крышку испарителя.

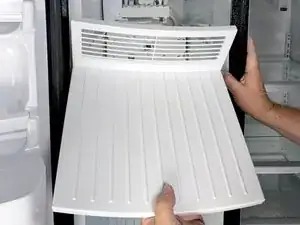

Снимите нижнюю крышку испарителя, потянув её на себя, затем повернув, чтобы она прошла мимо держателей полок.

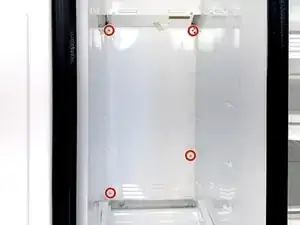

Используйте головку на 1/4" чтобы удалить четыре винта, фиксирующие крышку вентилятора испарителя на задней стенке холодильника.

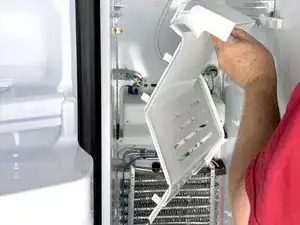

Поднимите крышку вентилятора испарителя вверх, чтобы освободить её.

Подтяните верхнюю часть крышки вентилятора испарителя вперёд.

Снимите крышку вентилятора испарителя.

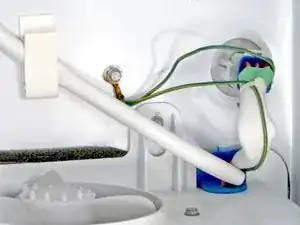

Используйте головку на 1/4" для отключения заземляющего соединения рядом с корпусом вентилятора испарителя.

Сожмите фиксаторы на разъёме, расположенном справа и выше корпуса вентилятора испарителя.

Оттяните разъём на себя, чтобы отсоединить его.

Отключите кабель, расположенный выше и слева от корпуса вентилятора испарителя, сжав фиксирующие защёлки и вытащив разъём.

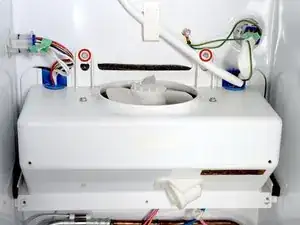

Используйте головку на 1/4" чтобы ослабить или удалить винты, крепящие корпус вентилятора к задней стенке морозильной камеры.

Если вы ослабили винты, поднимите корпус вентилятора, пока винты не выйдут из пазов.

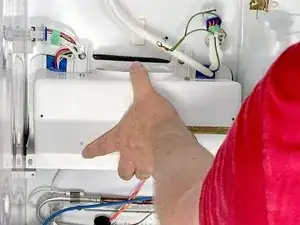

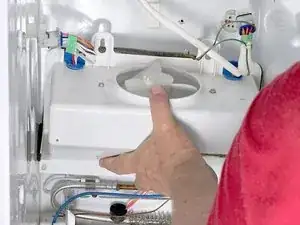

Переустановите корпус вентилятора испарителя, поднимая его и поворачивая верхнюю часть к себе, чтобы получить доступ к винтам крепления узла вентилятора испарителя.

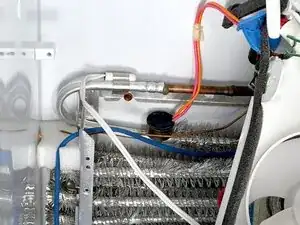

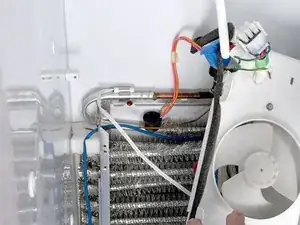

Расположение термостата оттайки

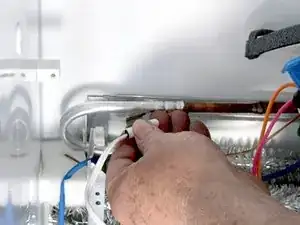

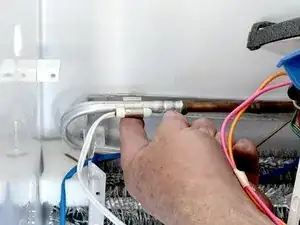

Подтяните термостат оттайки вверх, чтобы отщёлкнуть его от трубок испарителя.

Расположение термистора оттайки

Отщёлкните термистор оттайки от трубок испарителя.

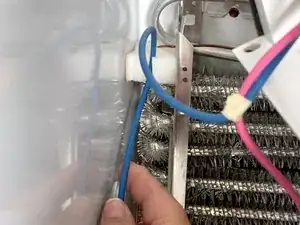

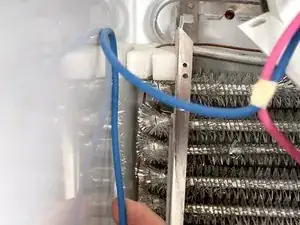

Отстегните оба нагревательных провода от их пенопластовых фиксаторо в, расположенных возле боков катушки испарителя, чтобы корпус вентилятора испарителя мог двигаться свободнее.

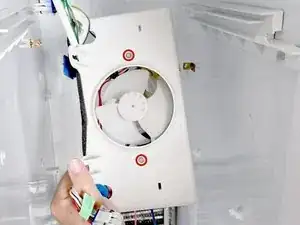

Используйте головку на 1/4" чтобы удалить два винта, крепящие узел мотора вентилятора испарителя к корпусу вентилятора.

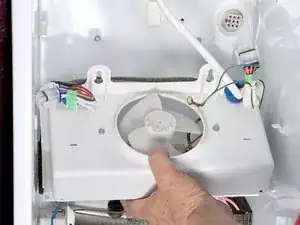

Поднимите узел мотора вентилятора испарителя из корпуса вентилятора.

Не пытайтесь полностью удалить этот узел — он всё ещё подключён несколькими проводами к корпусу вентилятора.

Снимите провода вентилятора с удерживающего зажима на корпусе вентилятора.

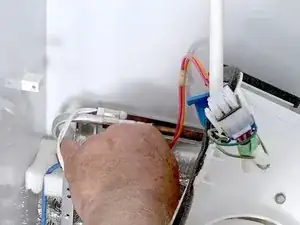

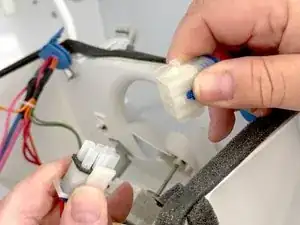

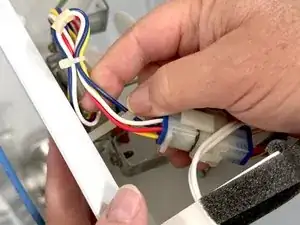

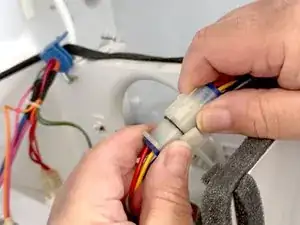

Сожмите фиксирующие защёлки, чтобы освободить разъём, и разъедините его, чтобы отключить узел вентилятора испарителя.

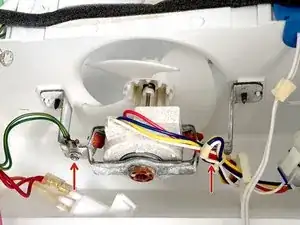

Места расположения винтов кронштейна вентилятора обозначены стрелками.

Используйте головку на 1/4" чтобы удалить винт кронштейна вентилятора, который также крепит заземляющее соединение.

Используйте ту же головку на 1/4" чтобы удалить оставшийся винт кронштейна вентилятора. Местоположение винта показано.

Снимите фиксаторный кронштейн вентилятора испарителя.

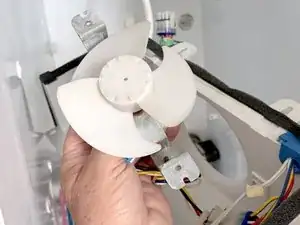

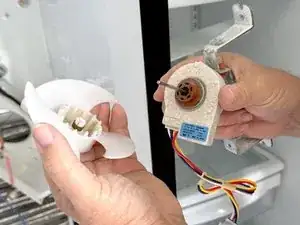

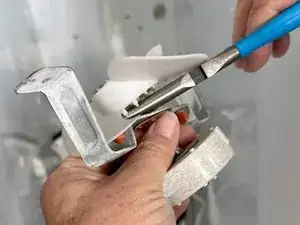

Используйте плоскогубцы как рычаг, чтобы приподнять лопасти вентилятора и сдвинуть их со вала мотора вентилятора испарителя.

Теперь вы можете заменить мотор вентилятора испарителя.
