Замена приводного ремня ролика Shark Navigator Freestyle SV1106
Если приводной ремень порвался или роликовая щётка пылесоса не вращается, следует заменить ремень ролика.
Шаг 1

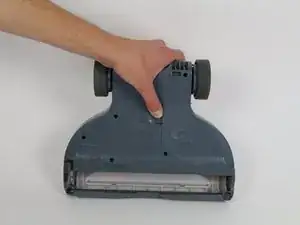

Переверните устройство, чтобы открыть нижнюю часть моторизованной щётки.
Шаг 2

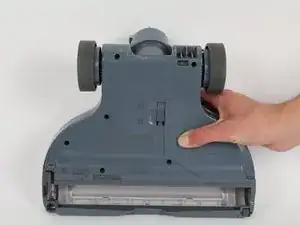

Подвиньте защёлку рядом с панелью вверх в положение «открыто».
Шаг 3

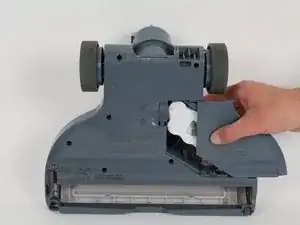

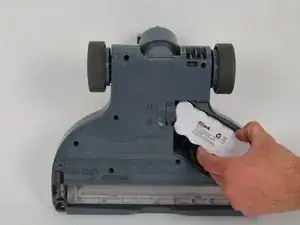

Сдвиньте панель вправо, чтобы открыть отсек батареи.
Шаг 4

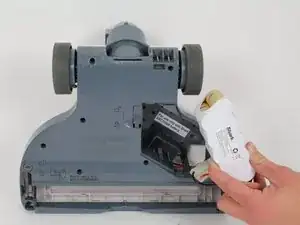

Вытяните батарею из пылесоса.
Шаг 5

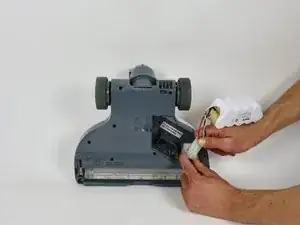

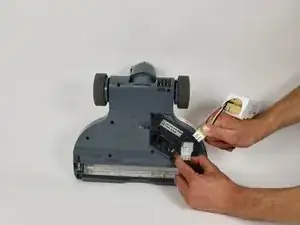

Отсоедините батарею от пылесоса, сжав белую защёлку и разъединив две части.
Шаг 6

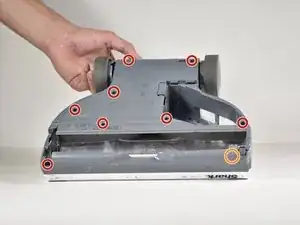

Снимите восемь винтов Phillips #1 длиной 25,4 мм, крепящих нижнюю панель к пылесосу.

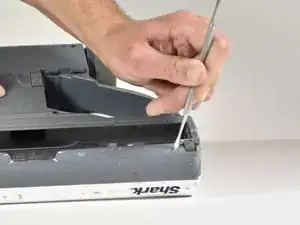

Используйте металлическую лопатку, чтобы снять пластиковую заглушку и открыть винт Phillips #1 длиной 12,4 мм, затем удалите его.
Шаг 7

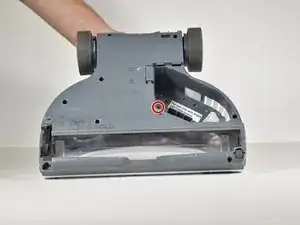

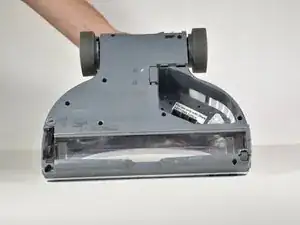

Удалите последний винт Phillips #1 длиной 25,4 мм внутри отсека для батареи.
Шаг 8

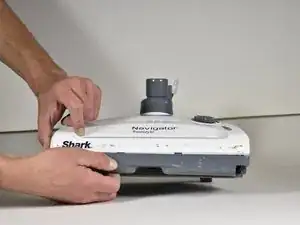

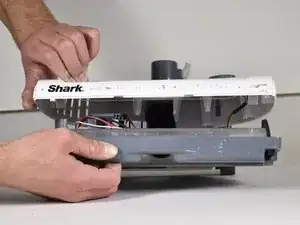

Снимите нижнюю панель с пылесоса, нажав для освобождения защёлок спереди и оттянув панель от пылесоса.
Шаг 9

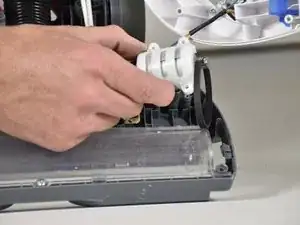

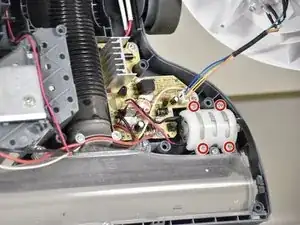

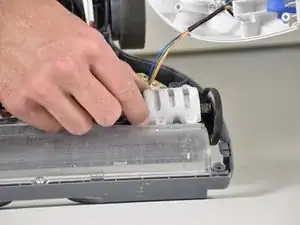

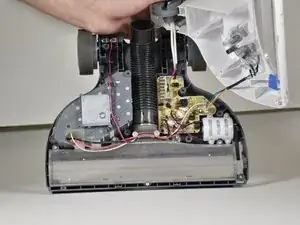

Снимите винты Phillips #1 длиной 12,2 мм, крепящие мотор, и извлеките мотор, потянув его вверх.
Шаг 10

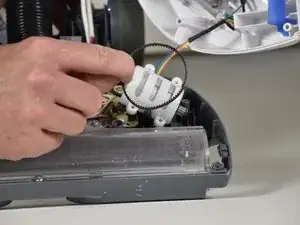

Снимите ремень, сдвинув его с конца вала мотора.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
