Замена материнской платы Upright Shark Navigator Lightweight

Отсоедините шланг, подключённый к нижней части пылесоса, вытащив его из корпуса.

Положите пылесос на бок.

Нажмите на чёрную резиновую кнопку, расположенную на задней части пылесоса, чтобы отсоединить насадку от корпуса.

Переверните головку насадки так, чтобы щётка была направлена вверх.

Снимите маленькие передние колёса с помощью металлической лопатки, вставив лопатка перед колесом и медленно поддев вверх. Это освободит колесо и откроет винт под ним.

Повторите для второго колеса.

Выверните два винта 18 мм отвёрткой JIS 1.

Выверните четыре винта 18 мм, расположенные в верхних углах и в нижней/средней части головки насадки, используя отвёртку JIS 1.

Выверните два винта 18 мм, расположенные внутри больших колёс, используя отвёртку JIS 1.

Снимите пластиковую крышку, поддев её пластиковой лопаткой и приподняв вверх.

Возможно потребуется поддевать в нескольких местах, чтобы создать зазор.

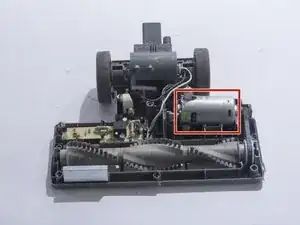

Найдите мотор в верхнем правом углу корпуса головки насадки.

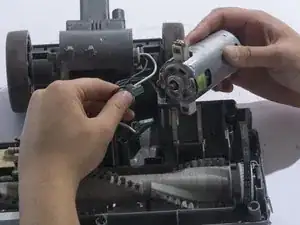

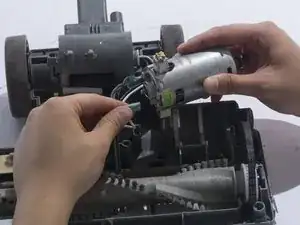

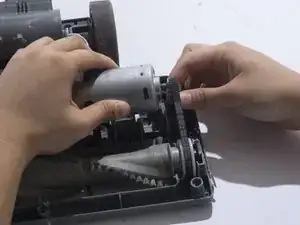

Снимите ремень с шестерни мотора, сдвинув ремень вправо.

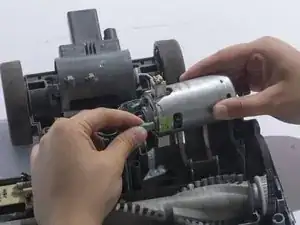

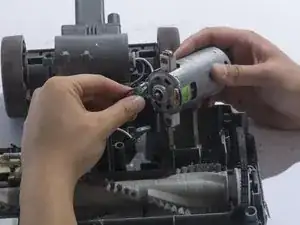

Снимите белый металлический проводной разъём с мотора.

Белый провод — положительный.

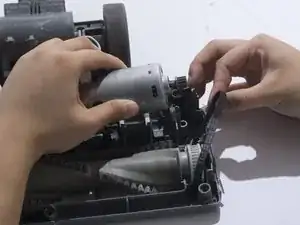

Снимите чёрный металлический проводной разъём с мотора.

Чёрный провод — отрицательный.

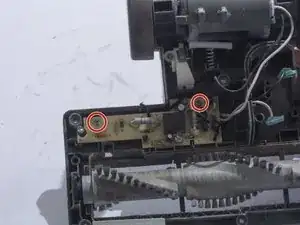

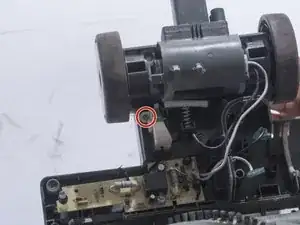

Выверните два винта 12 мм отвёрткой JIS 1.

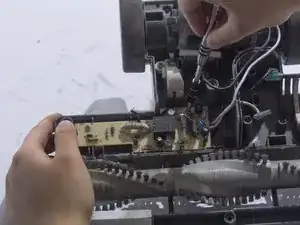

Снимите корпус проводов, вывернув один винт 12 мм отвёрткой JIS 1.

Поднимите корпус проводов с пластиковой основы с помощью пинцета.

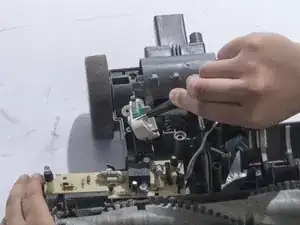

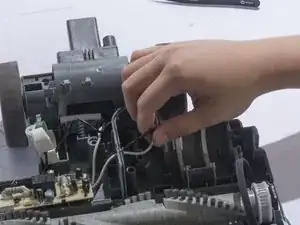

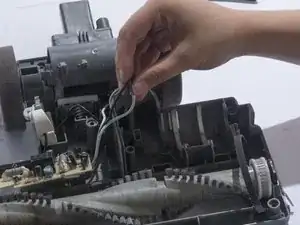

Освободите чёрный и белый провода, ранее прикреплённые к мотору, из их посадочных мест.

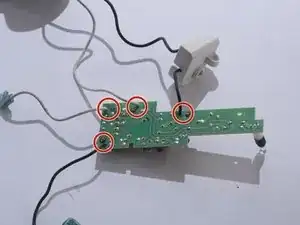

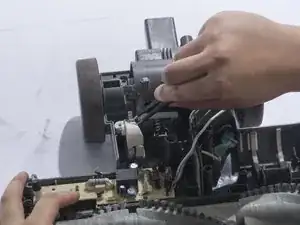

Освободите материнскую плату и её соединительные детали от остальной части пылесоса.

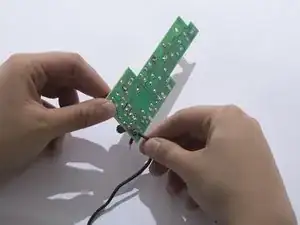

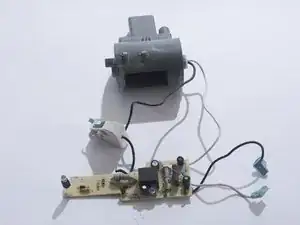

Переверните материнскую плату вверх дном и разнесите провода в стороны.

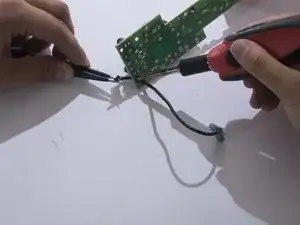

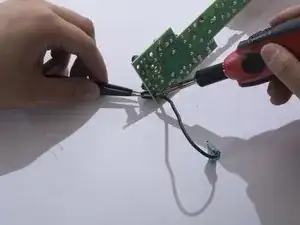

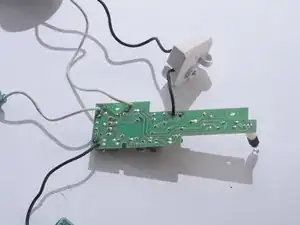

Нагрейте паяное соединение провода до тех пор, пока припой не станет блестящим и текучим.

Держа контакт с паяльником, освободите конец провода, оттягивая провод от платы пинцетом.

Для инструкций по правильной пайке см. руководство по технике пайки. Как паять и распаивать соединения

Запомните, какие провода были припаяны к каким контактам. Вам потребуется припаять провода обратно к тем же точкам.

Паяльник чрезвычайно горячий и требует осторожного обращения. При пайке всегда используйте защитные очки.

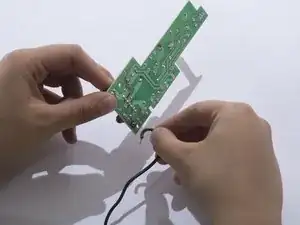

Полностью освободите провод, вытянув его из платы.

Повторите для остальных проводов. Всего 4.
