Замена материнской платы Shark NV352

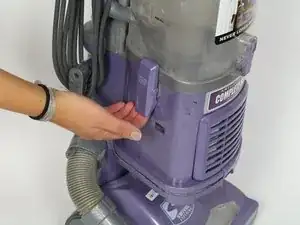

Поднимите защёлки по обеим сторонам пылесоса, чтобы освободить контейнер для пыли.

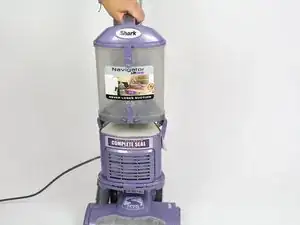

Снимите контейнер для пыли с пылесоса, подняв его вверх.

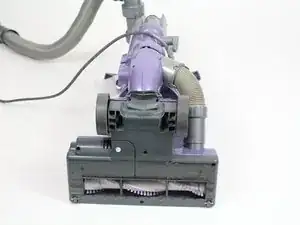

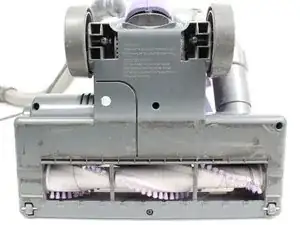

Положите пылесос на бок, чтобы получить доступ к нижней панели отсека роликовой щётки.

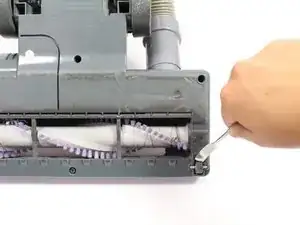

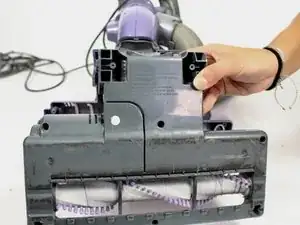

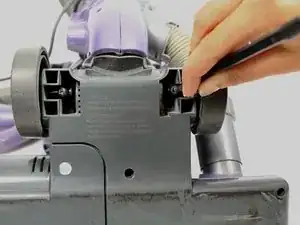

С помощью металлической лопатки подденьте два маленьких колеса, расположенные в двух нижних углах пылесоса, чтобы снять их.

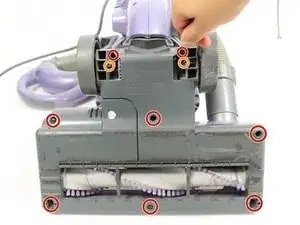

Снимите восемь винтов Phillips #2 длиной 19 мм с пластикового кожуха.

Снимите два винта Phillips #2 длиной 14 мм с верхней части пластикового кожуха.

При съёме колёс потребуется приложить значительную силу, так как они закреплены очень плотно.

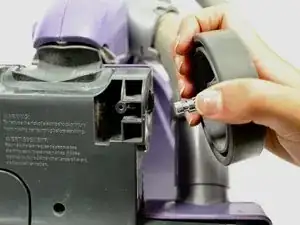

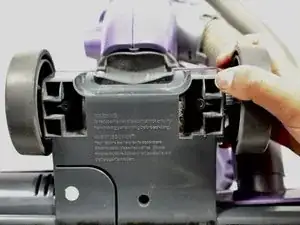

Снимите колёса, вытянув их из осей, отводя их от пылесоса.

Выполняйте следующий шаг медленно и осторожно, чтобы не повредить проводку, соединяющую материнскую плату с остальной частью пылесоса.

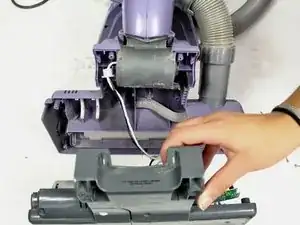

Осторожно отведите серую нижнюю часть отсека роликовой щётки от фиолетовой верхней части отсека.

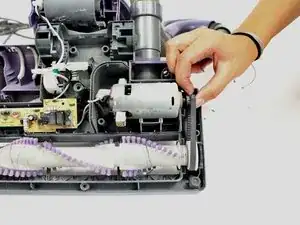

Поднимите и затем снимите ремень ролика с роликовой щётки и двигателя, чтобы удалить его.

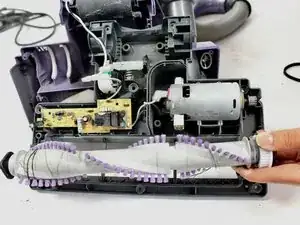

Достаньте роликовую щётку, подняв её из поддона.

Конденсаторы на материнской плате могут удерживать остаточный заряд, поэтому избегайте их прикосновения из‑за риска удара током.

Снимайте материнскую плату осторожно, чтобы не повредить, не выдернув подключённые к ней провода.

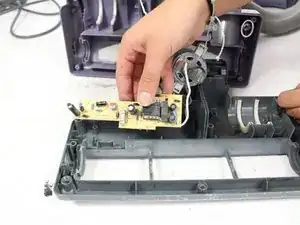

Поднимите материнскую плату из пластикового поддона, чтобы извлечь её.

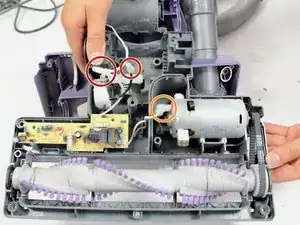

Отключите провода, соединяющие материнскую плату с пылесосом, отвернув скручиваемые клеммы для проводов.

Отпаяйте провода, соединяющие материнскую плату с двигателем. Советы по пайке и выпайке см. в Как паять и выпаивать.
