Замена материнской платы в пылесосе Shark Navigator Lift-Away Deluxe NV360

Уложите пылесос на землю и найдите щетку под пылесосом.

Вставьте металлическую лопатку между внутренней стороной колеса и пластиковым корпусом.

Нажмите на металлическую лопатку от себя, чтобы вытолкнуть колеса.

Повторите шаг, чтобы снять другое колесо с другой стороны.

Снимите шесть винтов по 15 мм с помощью отвертки PH1.

Двигайте синий рычаг, соединяющий нижнюю часть и основной корпус пылесоса, вперед и назад, чтобы ослабить зазор между двумя половинами корпуса щетки.

Вставьте пластиковый инструмент для открытия в зазор между синими и темно-серыми пластиковыми рамками, окружающими щетку.

Приложите усилие наружу по всему периметру зазора, чтобы разделить две пластиковые рамки.

Поднимите серую рамку с нижней части пылесоса руками и положите ее на ровную поверхность.

Немного поднимите щетку вверх, используя руки.

Снимите одну сторону черного ремня щетки, потянув ее через край щетки другой рукой.

Снимите ремень щетки руками, скользнув его с конца двигателя.

Снимите щетку с пластиковой рамки, оторвав ее руками.

Поднимите двигатель щетки вверх и в сторону от его полукруглого держателя руками.

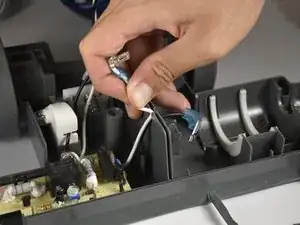

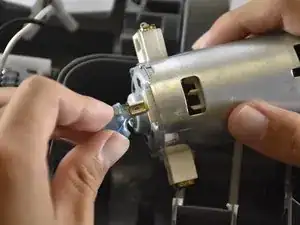

Найдите два разъема, выходящих из двигателя щетки.

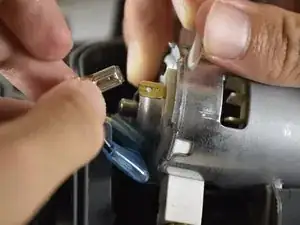

Сожмите и потяните синюю пластиковую изоляцию вниз по проводу и от двигателя, пока металлические разъемы не будут полностью открыты.

Найдите выступ рядом с соединением между металлом и проводом.

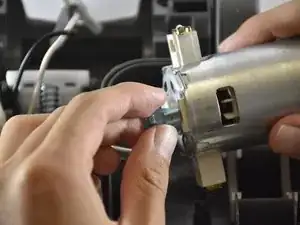

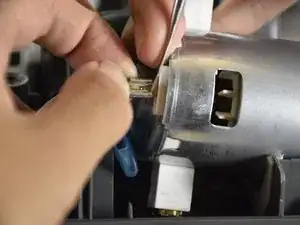

Нажмите на выступ пальцем и отодвиньте металлический разъем от двигателя металлической лопаткой.

Продолжайте нажимать на разъем от двигателя металлической лопаткой, пока он полностью не отсоединится.

Повторите шаги 12-14 для другого провода.

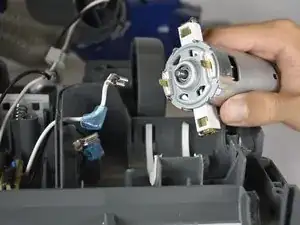

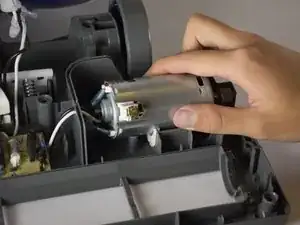

Достаньтесь до двигателя и выньте его из отсека моторизованной щетки руками.

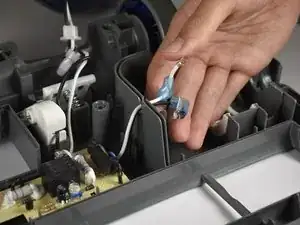

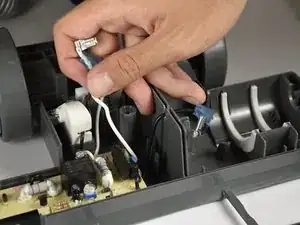

Найдите два провода, которые были подключены к двигателю щетки.

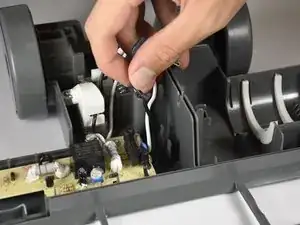

Уберите белый провод из проходного отверстия в перегородке отсека моторизованной щетки.

Уберите черный провод из проходного отверстия в перегородке отсека моторизованной щетки.

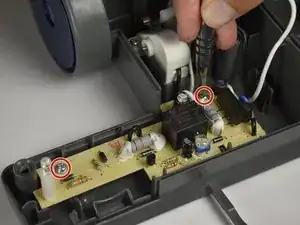

Найдите и снимите два винта по 10 мм на материнской плате с помощью отвертки PH1.

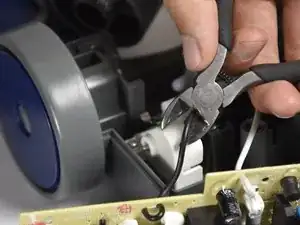

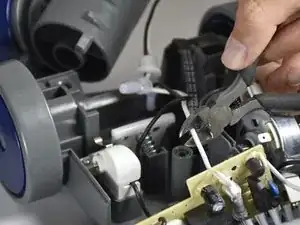

Отрежьте белый провод от материнской платы с помощью кусачек.

При сборке снова припаяйте соединение провода.

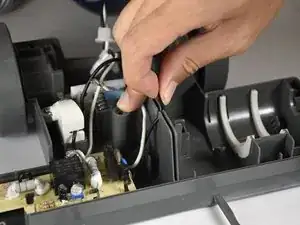

Выньте черный провод из белого держателя с проходным слотом руками.

Отрежьте черный провод от материнской платы с помощью кусачек.

При сборке снова припаяйте соединение провода.

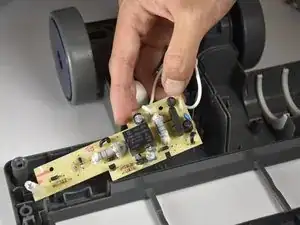

Снимите материнскую плату, подняв ее из отсека моторизованной щетки руками.
