Замена мотора валиковой щетки Shark NV352

Поднимите защёлки с обеих сторон пылесоса, чтобы освободить контейнер для пыли.

Снимите контейнер для пыли с пылесоса, поднимая его вверх.

Положите пылесос на бок, чтобы получить доступ к нижней панели отсека валиковой щетки.

С помощью металлической лопатки подденьте два маленьких колеса, расположенных в двух нижних углах пылесоса, чтобы снять их.

Снимите восемь винтов Phillips #2 длиной 19 мм с пластикового покрытия.

Снимите два винта Phillips #2 длиной 14 мм с верхней части пластикового покрытия.

При вытаскивании колес потребуется приложить большое усилие, так как они закреплены очень плотно.

Снимите колеса, вытащив их из осей, отводя их от пылесоса.

Выполняйте следующий шаг медленно и осторожно, чтобы не повредить провода, соединяющие плату с остальными частями пылесоса.

Осторожно отведите серую нижнюю часть отсека валиковой щетки от фиолетовой верхней части отсека.

Поднимите и затем снимите ремень с валика и мотора, чтобы удалить его.

Достаньте валиковую щетку, подняв её из лотка.

Провода прикреплены к мотору, поэтому вынимайте мотор медленно, чтобы они не порвались.

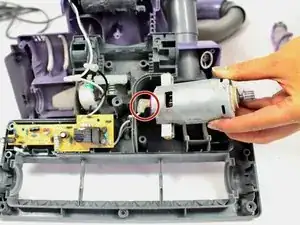

Снимите мотор валиковой щетки, аккуратно подняв его из пылесоса.

Отпаять провода, идущие к мотору от материнской платы. Для подробностей по пайке посетите это руководство по пайке.
