Замена узла колеса Shark Matrix RV2310
В этом руководстве показано, как заменить узел колеса для Shark Matrix RV2310. Эта замена может быть использована для устранения проблем с мобильностью пылесоса. Это довольно простая замена, но важно сначала извлечь аккумулятор, чтобы пылесос был выключен во время этого процесса.
Шаг 1
Удалите два винта Phillips размером 11 мм, удерживающих крышку аккумулятора на месте.
Снимите крышку аккумулятора.
Шаг 2
Извлеките аккумулятор из отсека.
Отключите электрический кабель от аккумулятора к роботу.
Шаг 3

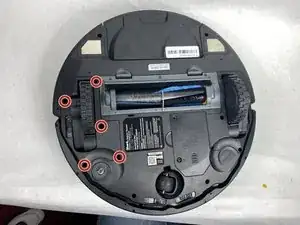

Удалите пять винтов Phillips размером 11 мм, удерживающих узел колеса на месте.
Убедитесь, что аккумулятор устройства полностью извлечен перед продолжением. Невыполнение этого может привести к незначительным или умеренным травмам.
Шаг 4
Поднимите узел колеса из пылесоса.
Не тяните слишком сильно за колесо при подъеме, так как между колесом и материнской платой есть проводное соединение.
Шаг 5

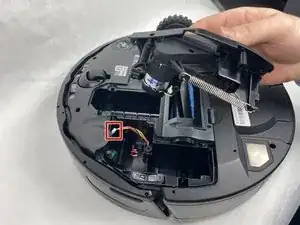

Освободите проводное соединение между материнской платой и узлом колеса, аккуратно вытащив провод из разъема узла колеса.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
