Замена платы управления вытяжки Cyclone (модель CY3000R)

Бытовая техника

Если встраиваемая вытяжка Cyclone (модель CY3000R) не включается или светодиодные лампы не загораются, следуйте этому руководству для замены платы управления.

Все компоненты вытяжки, включая вентиляторы, светодиодные лампы и панель управления, получают питание от платы управления. Вытяжка может периодически выходить из строя из‑за проблем с питанием на плате.

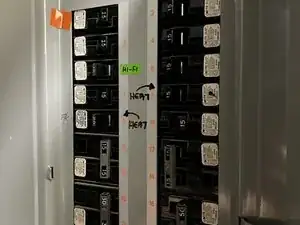

Перед выполнением руководства найдите ваш щиток с предохранителями, чтобы отключить питание и предотвратить неожиданные электрические удары.

Шаг 1

Чтобы избежать неожиданных электрических ударов, отключите предохранитель, подающий питание на вашу вытяжку, чтобы исключить риск поражения электрическим током.

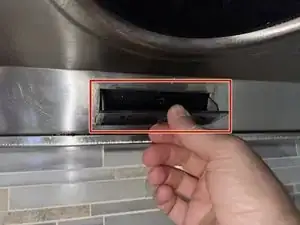

Опорожните контейнер для жира и очистите его.

Шаг 2

После удаления винтов и ламп панель станет ненадёжной; обязательно поддерживайте панель при снятии винтов и ламп.

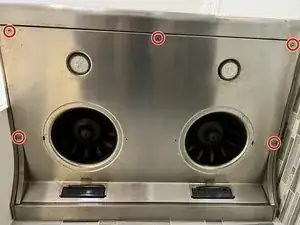

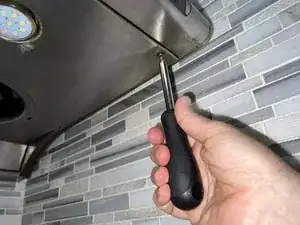

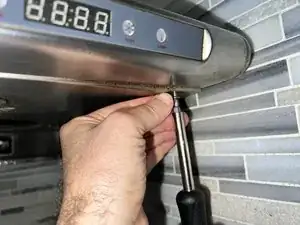

Удерживая панель на месте, удалите пять винтов Phillips #1 10 мм, крепящих панель.

Шаг 3

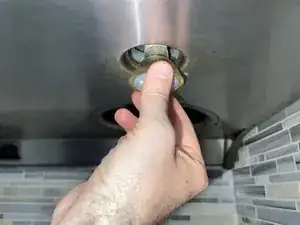

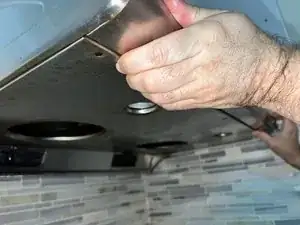

Поверните светодиодные лампы против часовой стрелки и извлеките их.

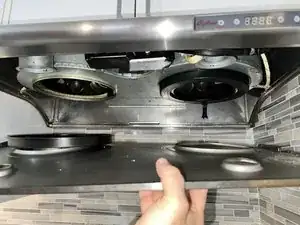

Нажмите панель вниз, чтобы снять её с корпуса.

Шаг 4

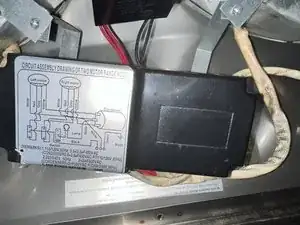

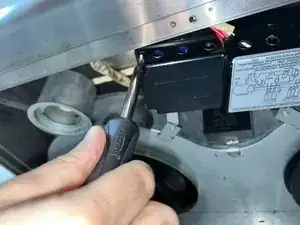

Осторожно удалите четыре винта Phillips #1 5 мм из корпуса платы.

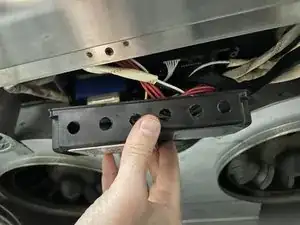

Откройте крышку.

Шаг 5

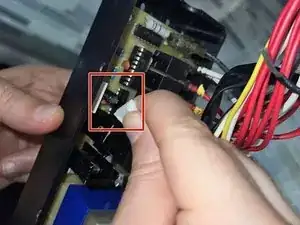

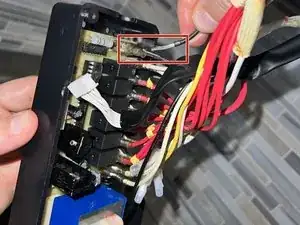

Оттяните десятиконтактный кабель с белым разъёмом, расположенный слева от платы.

Снимите кабели по одному с правой стороны платы.

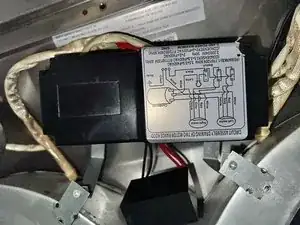

Установите заменяемую плату в корпус платы.

Шаг 6

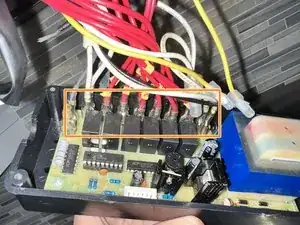

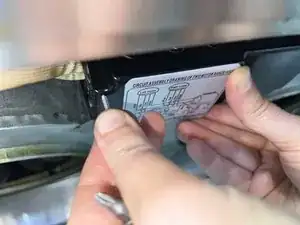

Вставьте наконечники проводов в защитный пластиковый разъём платы, поставляемый с вашей заменой.

Для повторного подключения проводов вставьте два чёрных провода в первые два слота сверху.

Второй ряд предназначен для белых проводов, которые можно подключать в любом порядке; для оставшихся красных проводов следуйте порядковым номерам, нанесённым на провода.
