Разборка духовки Siemens HB300550C и замена термоизоляции

Требуется электрик

Отключите автомат (или предохранитель)

Убедитесь, что питание ОТКЛЮЧЕНО

Откройте дверь

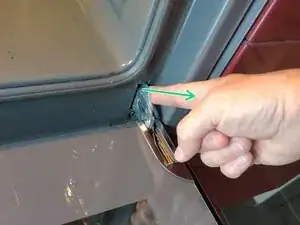

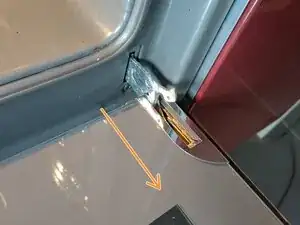

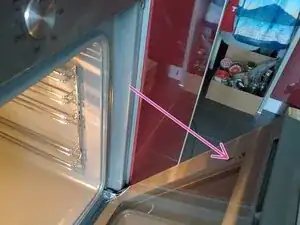

Наклоните предохранительный рычаг вперёд с левой и правой стороны

Оттяните дверь вперёд, чтобы снять её с кронштейнов

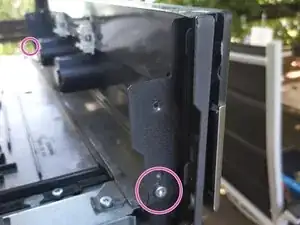

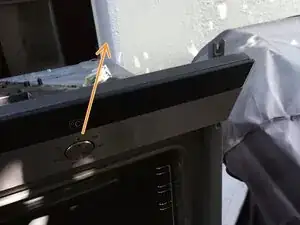

Удалите эти винты из духовки

Выдвиньте духовку и поставьте её на пол.

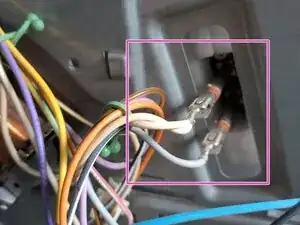

Отключите электрическое соединение

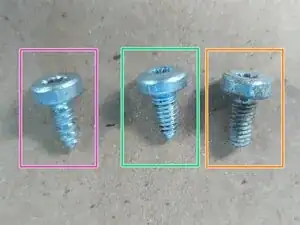

Винт тип 1

Винт тип 2

Винт тип 3

Снимите крышку

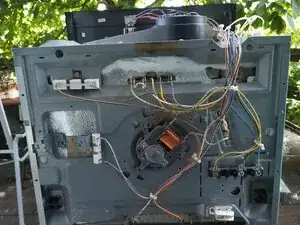

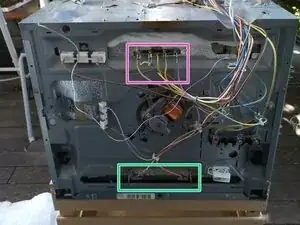

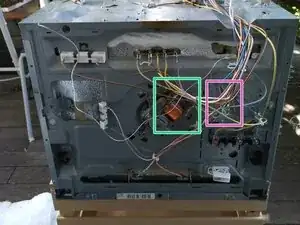

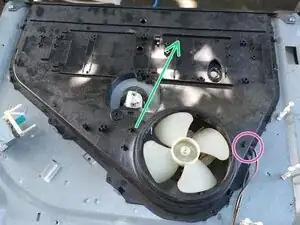

Снимите заднюю панель

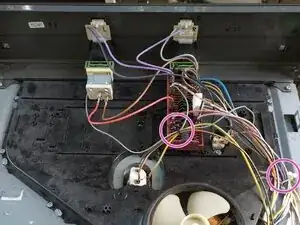

Разделите хомуты кабелей

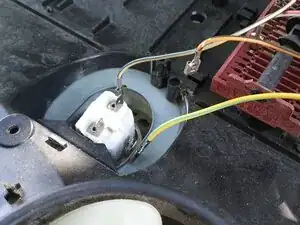

Снимите лампу

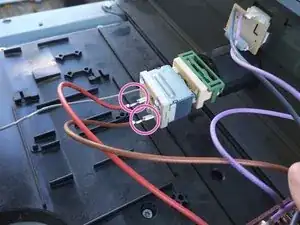

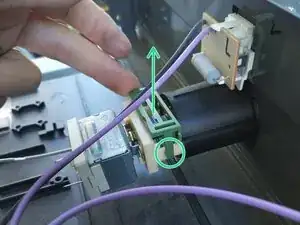

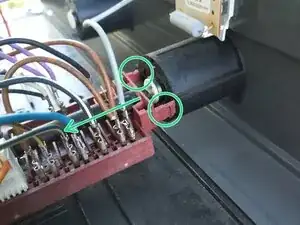

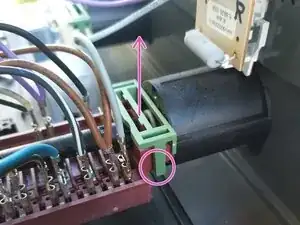

Снимите зелёный зажим

Немного разведите выводы наружу

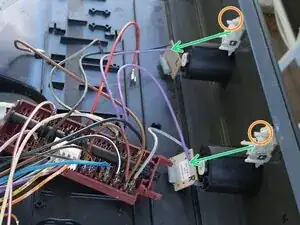

Снимите селектор

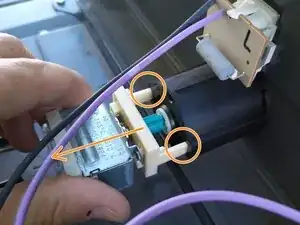

Нажмите с боков

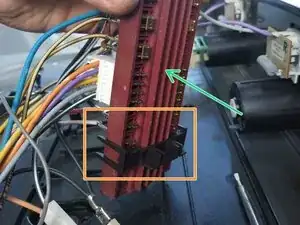

Оставьте чёрный зажим под переключателем на месте.

Снимите переключатель

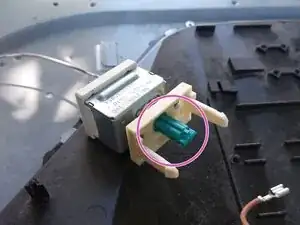

Снимите зелёный зажим

Немного разведите выводы наружу

Снимите переключатель

Нажмите с боков

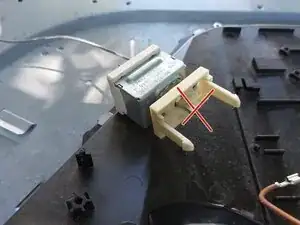

Оставьте зелёную опору на переключателе

Снимите регулятор температуры

Винты имеют мелкий профиль (тип 2)

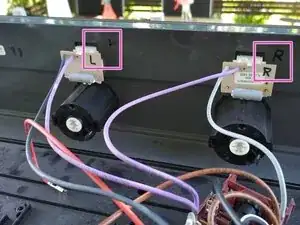

Маркируйте дисплеи (чтобы вернуть их в правильные положения)

«Отщёлкните» дисплеи

Поднимите верхнюю защёлку вверх и выньте дисплей.

Ослабьте винты

Наклоните вперёд

Вытащите переднюю панель

Ослабьте винты в пластиковом корпусе

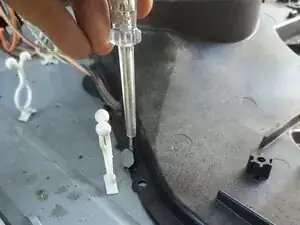

Отогните металлические защёлки

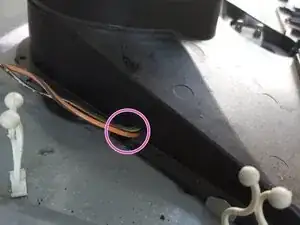

Протяните кабель через отверстие

Затем снимите корпус

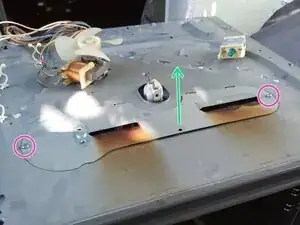

Ослабьте винты

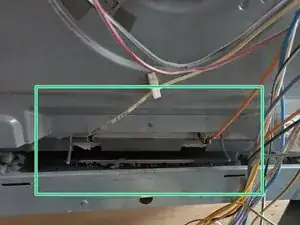

Снимите выпускной канал

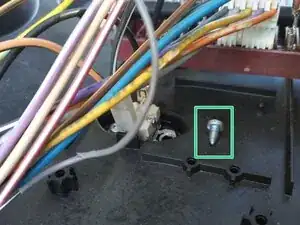

Снимите винт

Снимите предохранитель безопасности

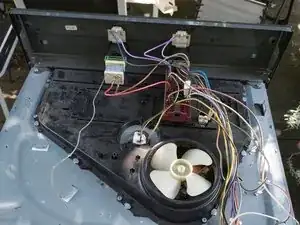

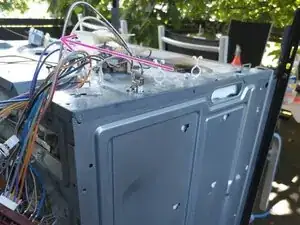

Переместите все кабели назад

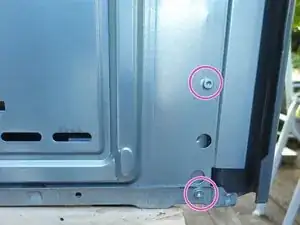

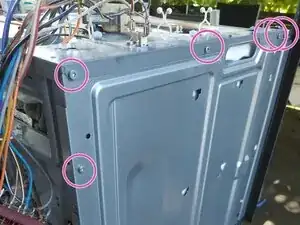

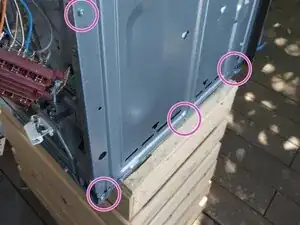

Снимите винты с боковых панелей

Сделайте это с обеих сторон

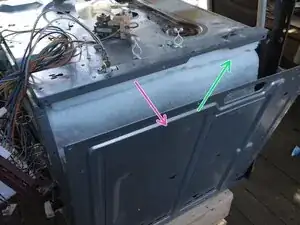

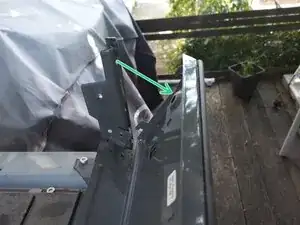

Наклоните боковую панель

затем потяните боковую панель вверх

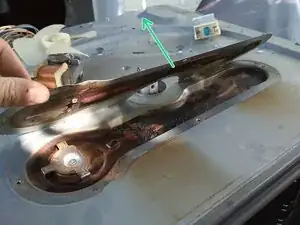

Наклоните верхнюю часть поддона назад

Оттяните листовой металл к задней части

Отсоедините верхний нагревательный элемент

Отсоедините нижний нагревательный элемент

Отключите кабель «кольцевого нагревателя»

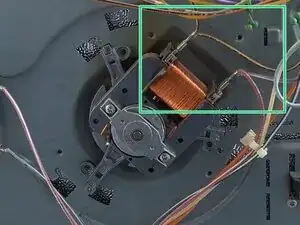

Отключите кабели вентилятора

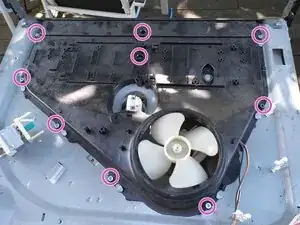

Удалите винты с кожуха горячего воздуха

снимите кожух горячего воздуха

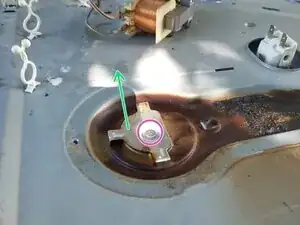

Снимите гайку с «колеса» вентилятора

Гайка с левой резьбой
