Как заставить работать нижнюю духовку Thermador 272US
Произвольно, чаще всего после перебоя с питанием, Thermador 272US перестаёт обнаруживать нижнюю из двух духовок. По сути он ведёт себя так, как будто существует только одна духовка.
Многие другие полезные руководства предлагают сбросить термовыключатель, расположенный над нижней духовкой. Начните с этого.
Но если это не поможет (а у меня не помогло), возможно, придётся заменить плату реле. Я предполагаю, что это обойдётся в тысячи долларов.
Я обнаружил, что на плате реле установлены незапечатанные миниатюрные реле, открытые для пыли и тепла. Когда нижняя духовка кажется «мёртвой» (а это происходит слишком часто), очистка воздухом и «щёлканье» этих реле возвращает нижнюю духовку к жизни.
Шаг 1
ОТКЛЮЧИТЕ ПИТАНИЕ НА АВТОМАТЕ! Вы НЕ хотите получить удар током!
Шаг 2

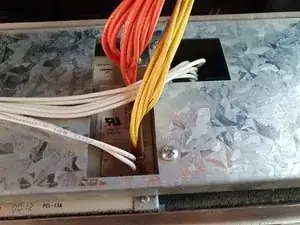

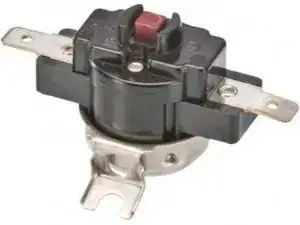

Многие сайты указывают, что причиной отключения нижней духовки может быть термовыключатель. Прилагается ссылка на PDF другой модели Thermador, но термовыключатель находится в точно таком же месте. Термовыключатель обычно срабатывает после самоочистки нижней духовки (не делайте этого!).

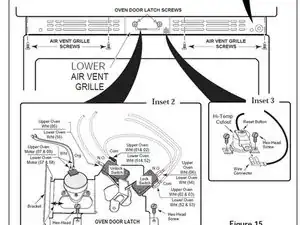

Проверьте страницы 48–49 по этому поводу для определения расположения термовыключателя.
Шаг 3

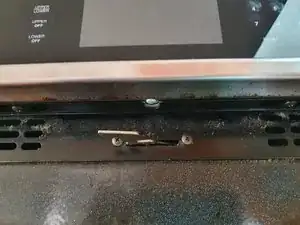

Вам нужно снять панель управления и дисплея. Для этого откройте дверцу верхней духовки. Снизу панели управления/дисплея найдите 4 чёрных самореза по металлу и один серебряный (в центре).
Шаг 4

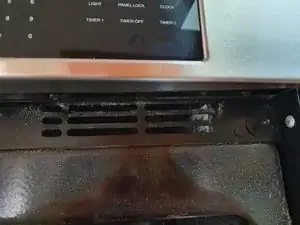

Снимите ТОЛЬКО 4 чёрных самореза по металлу крестовой отвёрткой. Не отворачивайте серебряный в середине.
Шаг 5
Потяните (аккуратно, но уверенно) нержавеющую панель управления/дисплея к передней части и немного вверх. Помимо 4 чёрных винтов, которые вы сняли, панель удерживается двумя опорными фиксаторами по бокам. Если потянуть достаточно сильно (но не чрезмерно), панель выйдет наружу и останется висеть только на проводных жгутов.
Совет: выдвиньте верхнюю решётку и положите на неё телефонные справочники, полотенца и т. п., чтобы удерживать панель управления/дисплея на нужной высоте, пока вы работаете, не потеряв провода.
Шаг 6

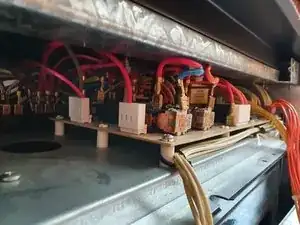

За местом, где была панель управления/дисплея, вы увидите плату с небольшими, незакрытыми реле. (Почему они не защищены от пыли и тепла в устройстве за несколько тысяч долларов — загадка!)
Шаг 7
Осторожно подвесьте панель управления/дисплея (или держите её на верхней решётке, как указано выше) и пропшикайте воздухом по как можно большему числу маленьких реле. (Некоторые находятся глубоко). Также пальцами попробуйте несколько раз переключить реле. Ход у них небольшой. Не давите сильно, чтобы не погнуть контакты.
Совет: вместо пальцев используйте заострённую бамбуковую палочку или шпажку.
--- Будьте осторожны, чтобы не отсоединить проводные жгуты от их разъёмов на плате реле/управления ---
Шаг 8
На этом этапе, при подвешенной панели управления/дисплея, я включаю автомат на щите только для теста. Будьте осторожны. Откройте дверцу нижней духовки. Если загорается лампочка (и вы услышите реле), то вы всё исправили. Но ВЕРНИТЕСЬ И ОТКЛЮЧИТЕ АВТОМАТ для безопасной сборки.
--- Следите, чтобы проводные жгуты сами не выскочили из разъёмов на плате реле. ---
Шаг 9
Выравняйте панель управления/дисплея по штифтам и аккуратно нажмите к корпусу духовки — она «щёлкнет» на место.
Верните 4 чёрных винта в нижнюю часть панели управления/дисплея.
Шаг 10
Предположительно вы исправили проблему. Я не могу точно объяснить, ПОЧЕМУ это помогло, поскольку сервисный мануал Thermador не указывает, что эти реле имеют отношение к проблеме, но «если работает — не трогай».
Заключение
Когда закончите, предположительно ваша нижняя духовка снова будет работать.
Перевод руководства с ifixit.com
