Ремонт переключателя нагрева Frigidaire CFEF3012PWC

Бытовая техника

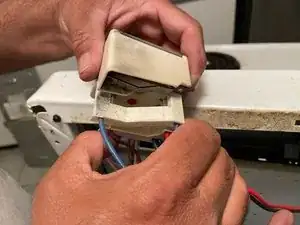

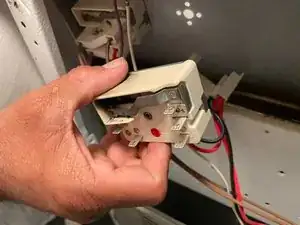

Если у вашей электрической плиты Frigidaire CFEF3012PWC конфорка работает неправильно, это руководство покажет, как отремонтировать переключатель нагрева. Переключатель нагрева распределяет питание на каждую конфорку, и когда эта деталь неисправна, конфорка может перестать работать или нагреваться неравномерно. Прежде чем начинать, дважды проверьте контроллер и клеммы, чтобы убедиться, что проблема не вызвана неплотным соединением. Если с ними всё в порядке, но конфорка по-прежнему работает неправильно, замена переключателя нагрева, вероятно, решит проблему.

Важные советы:

Отключите питание и вытащите вилку плиты из розетки перед началом работ, чтобы избежать поражения электрическим током.
Убедитесь, что плита и все конфорки полностью остыли, прежде чем прикасаться к каким-либо деталям.
Держите под рукой руководство пользователя, чтобы идентифицировать проводку и расположение деталей.

Шаг 1

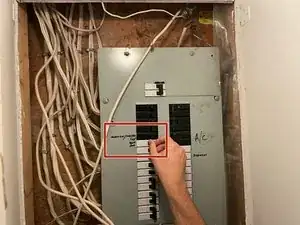

Для безопасности отключите питание на автоматическом выключателе. Это предотвращает электрические травмы при работе с духовкой.

Шаг 2

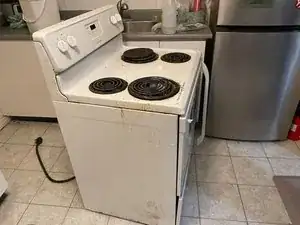

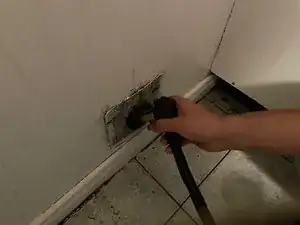

Для безопасности выньте вилку духовки из розетки.

Переместите её в свободное пространство, чтобы было достаточно места для работы.

Шаг 3

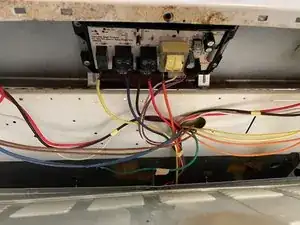

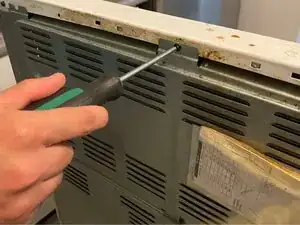

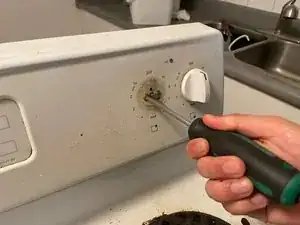

Открутите заднюю панель плиты. В зависимости от модели крышка может находиться сверху или снизу.

Используйте крестообразную/квадратную отвертку.

Если винты прижаты плотно, используйте плоскогубцы для их снятия.

Шаг 4

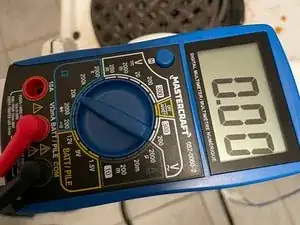

Установите мультиметр в положение омов. В противном случае вы можете вызвать короткое замыкание при неправильной настройке.

Шаг 5

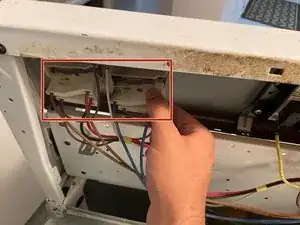

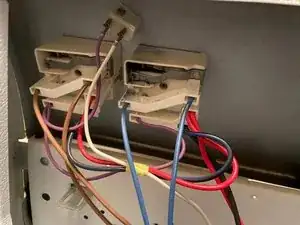

Необходимо отключить провода, чтобы предотвратить возникновение электрических проблем.

Запомните, где были размещены исходные провода. Хорошо сделать фото перед началом.

Шаг 6

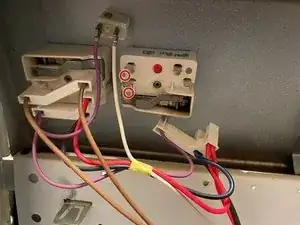

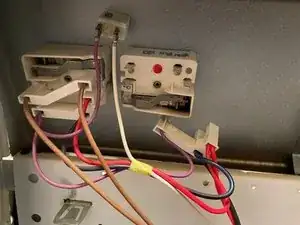

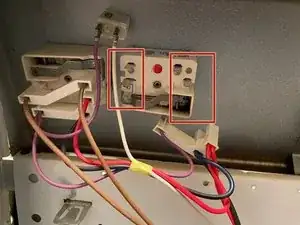

Найдите клеммы на переключателе. Они могут выглядеть по-разному в зависимости от того, стандартная у вас конфорка или двойная. Каждая клемма должна быть промаркирована.

В данном случае будут проверены клеммы L1 с H1 и L2 с H2. (L=линия, H=нагрев). Черный провод на L, красный на H. Положение может отличаться в зависимости от вашего переключателя. Читайте маркировку на переключателе.

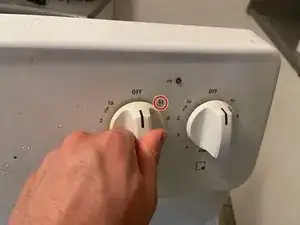

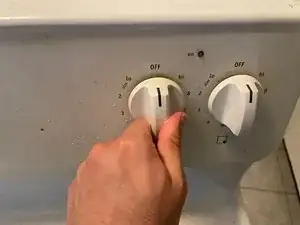

После нахождения клемм поверните регулятор нагрева в положение «HI».
