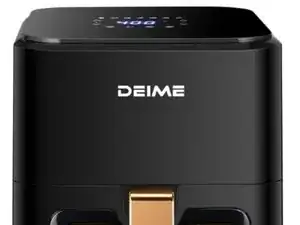

Ремонт предохранительного выключателя фритюрницы Deime RA410DV
В фритюрницах обычно есть предохранительный выключатель, предотвращающий прикосновение к раскалённому нагревательному элементу. В модели Deime RA410DV установлен выключатель, который определяет, что корзина полностью вставлена.
Механизм предохранительного выключателя имеет конструктивный дефект, из‑за которого устройство не включается, даже если корзина вставлена правильно.
Симптом — устройство не получает питание: дисплей не загорается.
Этот ремонт — простая модификация механизма предохранительного выключателя для улучшения обнаружения корзины.
Шаг 1
Подключите фритюрницу к сети и вставьте корзину. Загорается ли дисплей? Если нет, это руководство может помочь исправить проблему.
Шаг 2

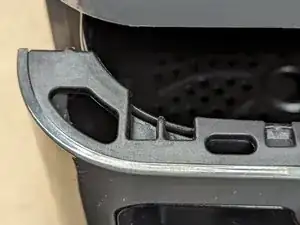

Обратите внимание, что в верхнем левом углу корзины есть выступ, который заходит в корпус фритюрницы. Этот выступ приводит в действие предохранительный выключатель и включает питание фритюрницы. Его цель — предотвратить прикосновение пользователя к горячей спирали.

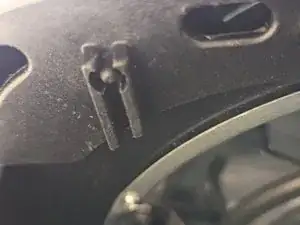

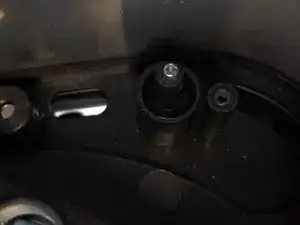

Загляните внутрь камеры фритюрницы и найдите штифт в верхнем левом углу. Это часть механизма предохранительного выключателя.
С вытащенной корзиной нажмите на штифт предохранительного выключателя небольшой отвёрткой, лопаткой и т. п. Если панель управления загорится, продолжайте ремонт.
Шаг 3
Может возникнуть соблазн открутить винты на дне фритюрницы. Для этого ремонта туда лезть не нужно. Нужно снять панель управления сверху.
Отключите питание!

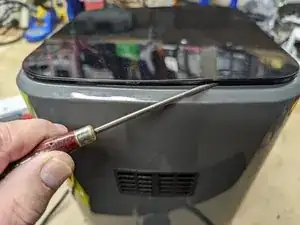

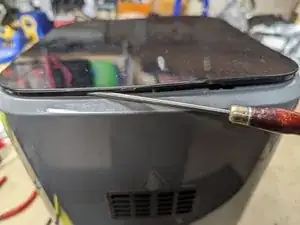

Сзади корпуса найдите узкую щель между панелью управления и корпусом.
Вставьте небольшую плоскую отвёртку в щель, аккуратно сдвиньте её вправо и отожмите защёлку. Повторите слева.
Продвигайтесь вокруг панели управления, чтобы освободить все защёлки.

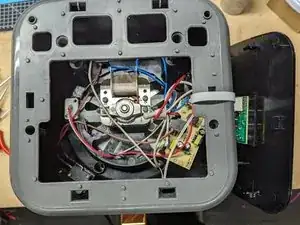

Будьте осторожны при снятии панели управления. К плате управления прикреплён ленточный шлейф. Вы можете отсоединить его при необходимости.
Шаг 4

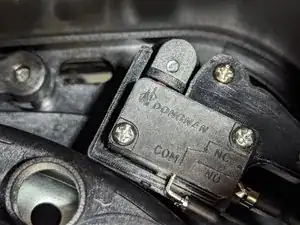

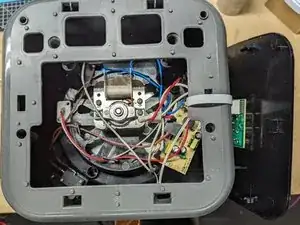

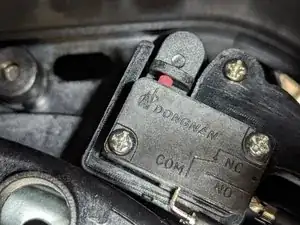

Посмотрите внутрь устройства, слева спереди найдите узел предохранительного выключателя. Это микропереключатель и рычаг. При вставленной корзине кнопка микропереключателя не полностью нажимается. Небольшой отвёрткой можно надавить на выступ рядом с кнопкой микропереключателя и услышать щелчок.
В креплении предохранительного узла 4 винта. Два винта крепят сам микропереключатель к корпусу узла — их можно оставить. Удалите остальные два винта и извлеките узел.

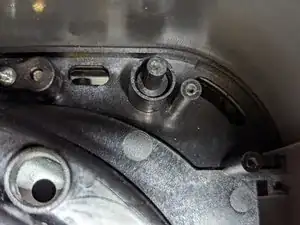

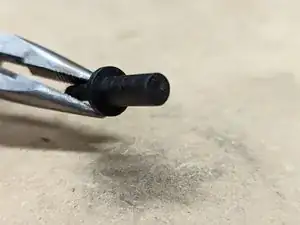

Найдите штифт предохранительного выключателя. Снимите его тонкогубцами или иными подходящими инструментами.
Шаг 5
Проблема в том, что штифт предохранителя не перемещается достаточно, чтобы замкнуть кнопку микропереключателя.
Один из способов исправить это — удлинить штифт предохранительного выключателя небольшим винтом.

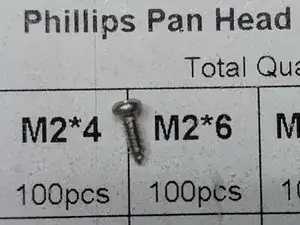

Используйте винт M2x6 мм с полупотайной головкой и самонарезающий.
Сверлом или шилом сделайте вмятину в центре верхней части штифта.
Шаг 6

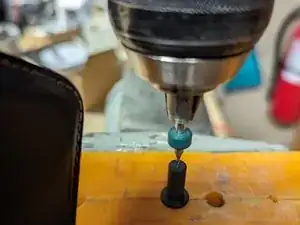

С помощью небольшой дрели сверлите направляющее отверстие в штифте предохранительного выключателя.

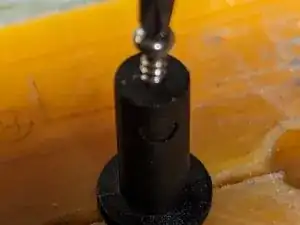

Вкрутите винт полностью в штифт с помощью отвёртки.
Верните штифт на место в фритюрнице.
Установите узел предохранительного выключателя на место и закрепите двумя винтами, которые вы сняли ранее.
Шаг 7

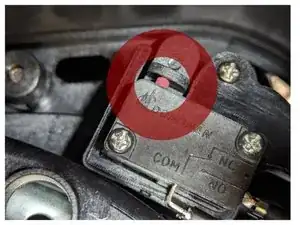

Вставьте и выньте корзину из фритюрницы. Слышен ли теперь щелчок микропереключателя? (Можно проверить работу переключателя омметром или тестером на непрерывность.)
Если микропереключатель не размыкается, возможно, потребуется снять немного материала с верхней части добавленного винта, чтобы укоротить его.
Если микропереключатель не замыкается, возможно, потребуется отрегулировать добавленный винт, удлинив его.
Шаг 8
Аккуратно установите панель управления на верхнюю часть фритюрницы. Защёлните фиксаторы по одному, проверяя выравнивание. Не нажимайте слишком сильно, чтобы не сломать защёлки!

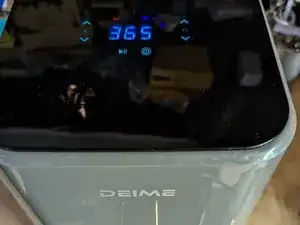

Приятного пользования отремонтированной фритюрницей!
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
