Замена вентилятора духовки Cannon Henley

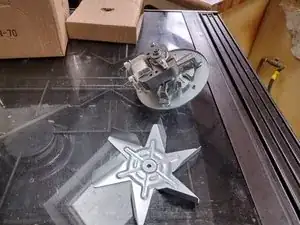

Ваш новый вентилятор будет отдельно от мотора. Гайка имеет левую резьбу, у меня была гайка на 10 мм.

Отключите питание. Переключатель плиты будет находиться рядом с плитой или в шкафу.

Выдвиньте плиту из ее места, осторожно избегая напряжения на газовых или электрических соединениях. Они должны быть достаточно длинными, чтобы обеспечить доступ, но не пытайтесь их отключать.

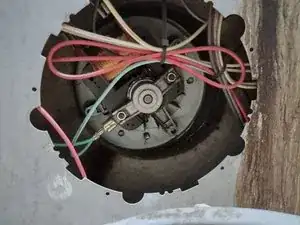

Вы должны увидеть перфорированную круглую панель на задней крышке. Она удерживается 5 маленькими язычками, которые можно отломать. Сохраните деталь для последующей установки.

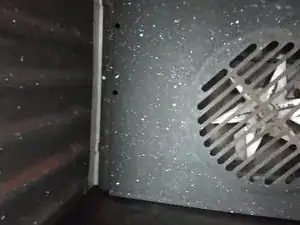

Уберите четыре винта, крепящие заднюю панель внутри духовки, и снимите ее, обнажив нагревательный элемент, термостат и вентилятор.

Гайку вентилятора можно снять, поворачивая ее по часовой стрелке с помощью головки или ключа на 10 мм, у нее левая резьба.

Существуют три винта, удерживающие вентилятор. Уберите нижний центральный и ослабьте два верхних.

Осторожно уберите проводку с пути, если необходимо, снимите стяжки.

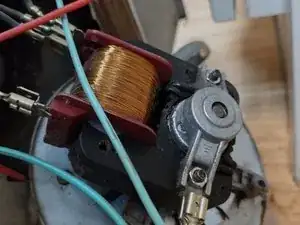

Затем можно поднять мотор и вытянуть его из верхних двух винтов с отверстием в форме ключа.

Штыревые соединители можно снять с их креплений.

Зафиксируйте положение каждого из трех соединений к мотору, включая заземление к корпусу.

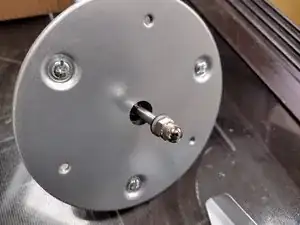

Установите два винта в соответствующие отверстия в новом моторе, чтобы вставить их в ключевые отверстия.

Установите мотор на место, зацепив два винта в их отверстия. Полезно иметь второго человека, который удерживает мотор на месте, пока вы устанавливаете третий винт изнутри духовки и затягиваете.

Подключите штыревые соединители, чтобы соответствовать оригинальным соединениям.

Проверьте, чтобы все провода были правильно расположены. Сейчас может быть хорошее время, чтобы включить плиту и проверить работу мотора. Не забудьте сбросить таймер духовки на ручной режим. Затем снова отключите духовку.
