Замена датчика воды Keurig 2.0-400

Найдите и возьмите резервуар для воды руками.

Поднимите резервуар для воды вверх. Он должен легко отделяться от основной части устройства.

Выньте поддон для капель, потянув его из устройства.

Поддон для капель — это съёмная нижняя часть кофемашины Keurig, куда ставят чашку или кружку.

Используя шлицевую отвёртку №1, выверните шесть винтов длиной 140 мм с нижней стороны кофемашины Keurig.

Если сложно открутить только отвёрткой, вставьте удлинитель оси длиной 60 мм в задний конец отвёртки, чтобы облегчить процесс.

Воспользуйтесь металлической лопаткой, чтобы отсоединить серебристую панель с правой стороны кофемашины Keurig.

Переверните устройство вверх дном и возьмитесь за нижнюю часть серебристой панели.

Руками снимите серебристую панель с кофемашины Keurig.

Одной рукой поместите палец внутрь каркаса, в область, где была прикреплена серебристая панель, и удерживайте основание.

Другой рукой потяните вниз, чтобы отделить переднюю часть корпуса кофемашины Keurig.

Теперь Вы должны видеть компоненты, находящиеся внутри кофемашины Keurig.

Руками отогните заднюю внешнюю часть устройства с правой стороны кофемашины Keurig.

Используйте синий инструмент для вскрытия, чтобы отделить верхнюю правую серебристую панель от задней внешней части.

Используя шлицевую отвёртку №1, выверните винт длиной 120 мм, расположенный в верхнем левом углу, с боковой стороны устройства, где находился резервуар для воды.

Используя шлицевую отвёртку №1, выверните винт длиной 140 мм, расположенный под концом пустого слота, проходящего по левой стороне кофемашины Keurig.

Отделите боковую панель от верхней рамы устройства, при необходимости помогая синим инструментом для вскрытия.

Положите устройство на бок, как показано на изображении.

Используя металлическую лопатку, отогните корпус, окружающий боковые стороны кофемашины Keurig, от нижней части.

Двигайтесь по периметру основания.

Снимите всю заднюю внешнюю часть, окружающую кофемашину, отсоединив защёлки, соединяющие её с серебристой рамой сверху. Для этого используйте металлическую лопатку, чтобы поднять защёлки вверх и наружу.

Теперь внутренняя часть кофемашины Keurig открыта.

Переориентируйте устройство, как показано на изображении.

Найдите четыре винта длиной 140 мм, которые крепят верхнюю раму кофемашины Keurig. Выверните эти винты с помощью шлицевой отвёртки №1.

Два винта находятся внутри рамы, около нагревателя воды.

Возможно, потребуется уменьшить размер отвёртки, чтобы она поместилась внутрь рамы. Для этого извлеките удлинитель наконечника.

Другие два винта находятся с внешней стороны рамы.

Снимите верхнюю часть рамы, которая окружает печатную плату.

Отсоедините провода, подключённые к верхней части печатной платы.

Вытяните разноцветные провода за основания.

Пучок с чёрными проводами и одним красным подключён к самой верхней части печатной платы. Чтобы отсоединить их, сожмите белые защёлки, одновременно вытягивая провода.

Используя металлическую лопатку, выталкивайте печатную плату из защёлок на нижней стороне платы.

Отключите остальные провода, подключённые к печатной плате, вытягивая их за основания.

Чтобы полностью освободить печатную плату, необходимо отпаять соединения, удерживающие её. Воспользуйтесь нашим руководством по пайке и демонтажу соединений, чтобы правильно и безопасно выполнить эту процедуру.

Извлеките печатную плату из устройства.

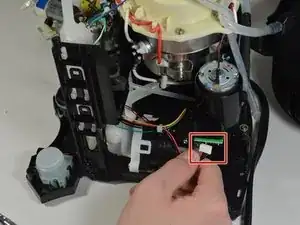

Вытяните белую колодку с проводами, соединяющими датчик воды с водяным насосом.

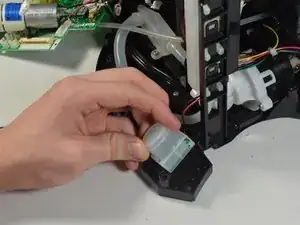

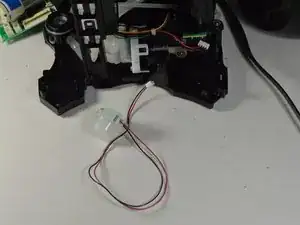

Отогните датчик воды из рамы в нижней части устройства и извлеките его.
