Замена сборки переключателя блокировки крышки Frigidaire FFLG1011MW0
Это руководство поможет Вам отремонтировать стиральную машину в составе комбинированной прачечной установки Frigidaire, которая перестала работать. Если стиральная машина не включается, но сушильная камера работает, вероятно, в стиральной машине неисправна сборка переключателя блокировки крышки. Неисправная сборка блокировки не позволит закрыть крышку/дверцу и запустить стиральный цикл. Если стиральная машина не запускается, а из области крышки/дверцы раздаётся постоянный щелчок, это, скорее всего, указывает на неисправность сборки переключателя блокировки, которую необходимо заменить. Давайте выполним это вместе!
Шаг 1

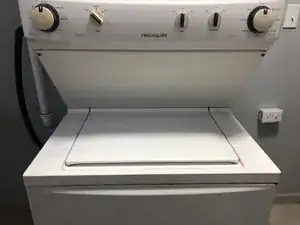

Отключите прачечную установку Frigidaire от электросети и перекройте подачу воды.
Убедитесь, что устройство надёжно зафиксировано и устойчиво стоит.
Шаг 2

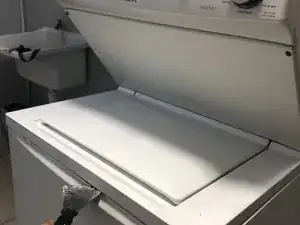

С помощью металлического рычага (например, шпателя) аккуратно отогните верхнюю панель стиральной машины.
Обойдите металлическим рычагом зазор по периметру верхней панели и аккуратно поднимите её.
Три зацепа фиксируют верхнюю панель на месте: один спереди и два с боковых сторон.
Используйте минимальное усилие при подъёме, поскольку зацепы пластиковые и могут сломаться.
Шаг 3

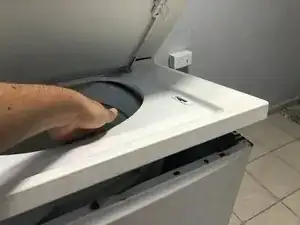

Откройте крышку стиральной машины.

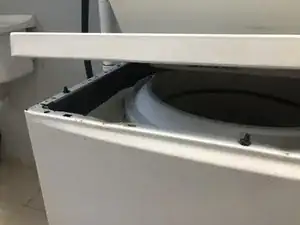

Поднимите верхнюю панель изнутри.

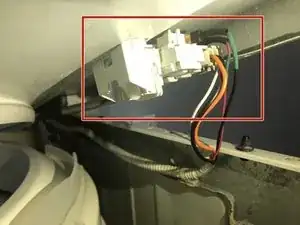

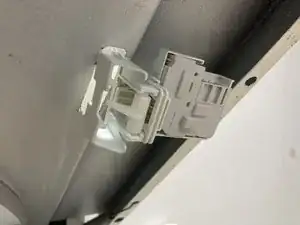

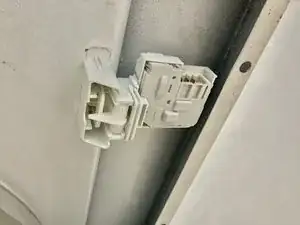

Сборка переключателя блокировки находится под правой частью верхней панели.
Шаг 4

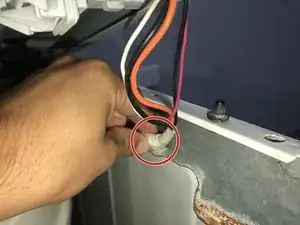

Вы заметите, что пространство над двигателем ограничено. Чтобы решить эту проблему, снимите пластиковый фиксатор, удерживающий колодку проводов, руками.
Не используйте плоскогубцы для снятия фиксатора, чтобы не повредить его.

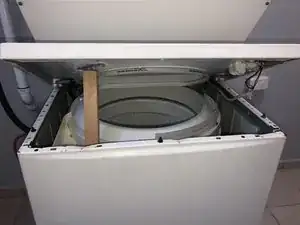

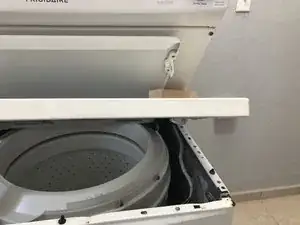

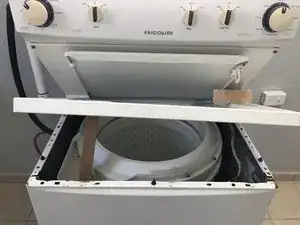

Полностью поднимите верхнюю панель и зафиксируйте её в открытом положении прочным предметом, например, деревянной рейкой.
Шаг 5

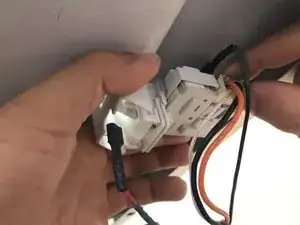

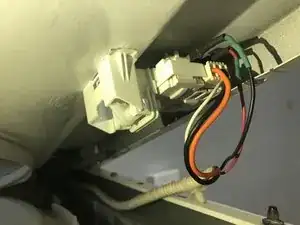

Одной рукой крепко удерживайте сборку переключателя, а другой — отсоедините три электрических разъёма.
Поднимите крышку стиральной машины и зафиксируйте её в открытом положении с помощью прочного предмета, например, деревянной рейки.
Сфотографируйте электрические соединения перед их отключением. Это поможет правильно подключить их при сборке.
Шаг 6

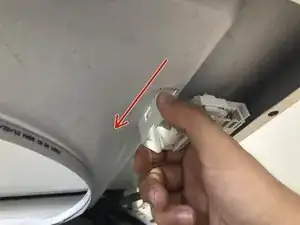

Аккуратно постукивайте резиновым молотком по сборке переключателя, пока она не двинется вперёд.

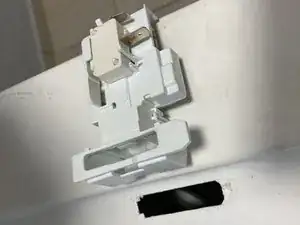

Извлеките сборку переключателя.
Шаг 7
Приобретите новую деталь и убедитесь, что она идентична старой. Обратите внимание на металлические штырьки, куда подключаются разъёмы, так как они могут различаться в зависимости от производителя.

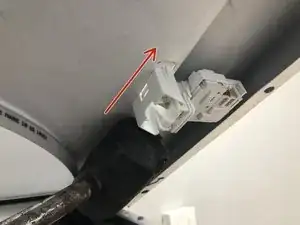

Установите сборку переключателя в паз и сдвиньте её на место до щелчка.
Не используйте резиновый молоток на этом этапе, чтобы не повредить сборку переключателя.
Шаг 8
Уберите деревянную рейку, фиксирующую крышку, и опустите крышку.
Убедитесь, что крышка закрывается правильно и сборка переключателя совмещена с крышкой.
Шаг 9

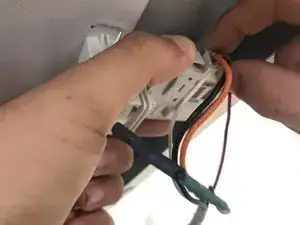

Подключите электрические разъёмы, одной рукой удерживая сборку переключателя, а другой — вставляя разъёмы на место.
Вставьте разъёмы до характерного щелчка.
Сверьтесь с фото, сделанным на шаге 5, и убедитесь, что все электрические разъёмы подключены правильно.
Шаг 10
Уберите деревянную рейку, удерживающую верхнюю панель, и начните её опускать.

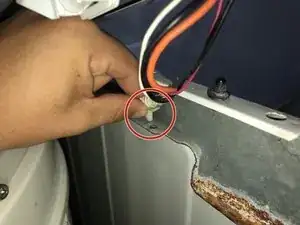

По мере опускания верхней панели установите обратно пластиковый фиксатор, удерживающий колодку проводов.
Фиксатор нужно устанавливать после удаления деревянной рейки. Если попытаться установить его до этого, фиксатор не достигнет отверстия.
Шаг 11

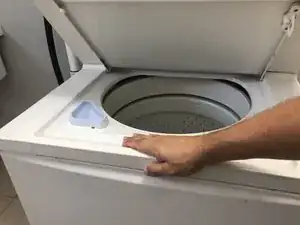

Совместите верхнюю панель стиральной машины с тремя зацепами, удерживающими её, и надавите, пока панель не зафиксируется плотно.
Перевод руководства с ifixit.com
