Замена мотора Dyson DC56

Мотор является наиболее важной частью DC56. Если пылесос полностью перестает работать, возможно, потребуется заменить мотор.

Шаг 1

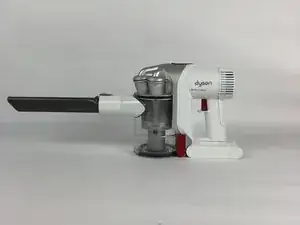

Убедитесь, что пылесос отключен от зарядного устройства.

Предупреждение: Избегайте нажатия красного курка, так как пылесос включит устройство и начнет всасывание.

Найдите фиолетовую кнопку в верхней части устройства.

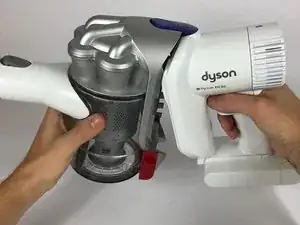

Разъедините устройство, используя фиолетовую кнопку.

Извлеките фильтр.

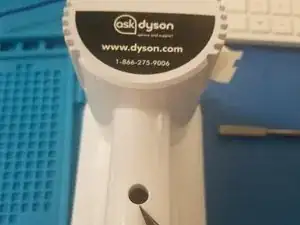

Найдите и удалите винт с крестообразной головкой 10 мм с помощью отвертки Phillips #1.

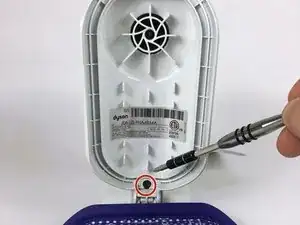

Найдите и удалите винт #000 размером 25 мм с крестообразной головкой с обратной стороны пылесоса.

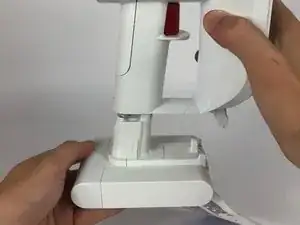

Потяните аккумуляторный блок вниз и от основного корпуса и удалите его из устройства.

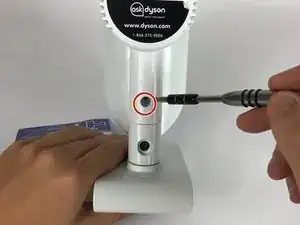

Извлеките винт 10 мм с помощью отвертки Phillips #1.

Используйте лопатку, чтобы отделить заднюю крышку, закрывающую мотор.

Будьте осторожны при попытке удалить мотор с помощью металлической лопатки. Убедитесь, что аккумулятор извлечен перед полным удалением мотора.

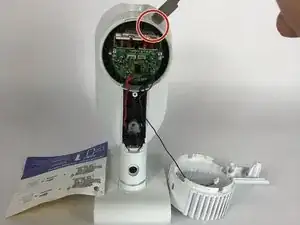

Используйте плоскую лопатку, чтобы ослабить и удалить мотор из пылесоса.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
