Как очистить щётки iRobot Roomba 4100
Если Ваш iRobot Roomba 4100 перестал убирать так эффективно, как в новом состоянии, щётка под корпусом может быть забита.
Это руководство проведёт Вас по шагам по снятию, очистке и повторной сборке ключевых компонентов iRobot Roomba 4100 для очистки щёток с подробными шагами и визуальными иллюстрациями.
Для выполнения этой работы инструменты не требуются.
Щётки Roomba необходимо регулярно очищать, особенно если помещение, которое она убирает, совместно с пушистыми животными.
Шаг 1
Переверните Roomba, чтобы увидеть жёлтый аккумуляторный блок.
Шаг 2
Извлеките аккумулятор, поместив пальцы в два отверстия и плотно нажав пальцами с обеих сторон аккумулятора.
Поднимите аккумулятор непосредственно вверх и выньте его из устройства.
Шаг 3
Совместите большую боковую выступающую часть запасного аккумулятора с большим соответствующим отверстием, а меньшую выступающую часть — с меньшим отверстием.
Вставьте запасной аккумулятор в пустое пространство и плотно нажмите на аккумулятор до характерных двух щелчков.
Шаг 4

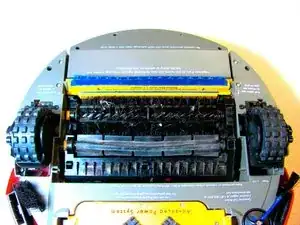

Положите Roomba на ровную поверхность вверх дном, при этом синяя полоса должна быть от Вас.
Шаг 5

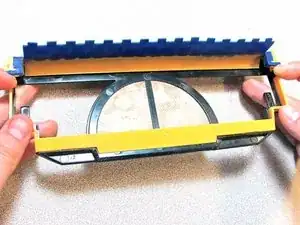

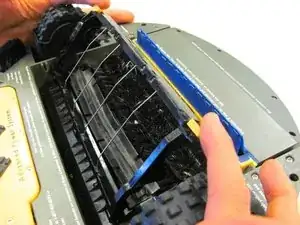

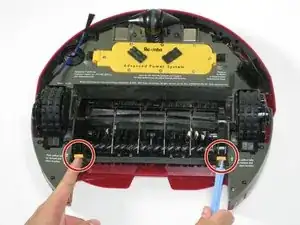

Используя указательные пальцы, потяните жёлтые язычки к себе.

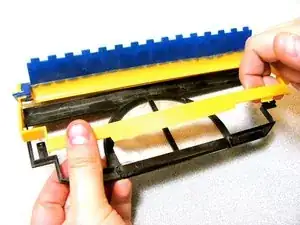

Продолжая тянуть жёлтые язычки указательными пальцами, приподнимите защиту щёток.
При сборке убедитесь, что защита щёток защёлкнулась на место.
Шаг 6

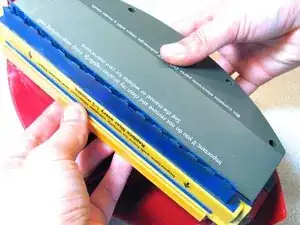

Оттяните защиту щёток назад, чтобы отцепить её от защёлок.

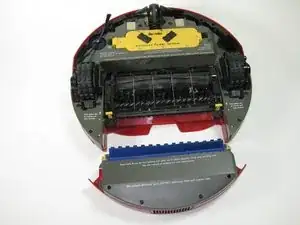

Снимите защиту щёток, подняв её вверх и вынув из Roomba.

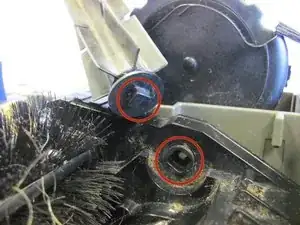

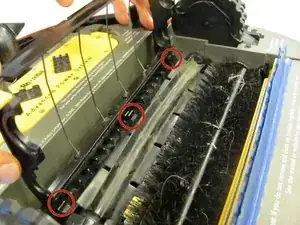

На этой фотографии изменена ориентация, чтобы показать защёлки. Продолжайте разбирать Roomba с синей полосой от Вас.
Шаг 7

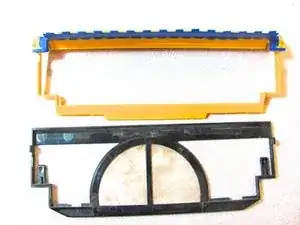

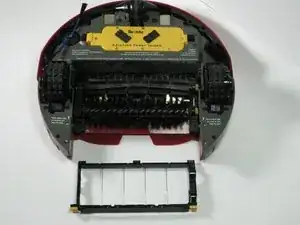

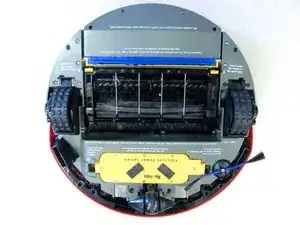

Отложите защиту щёток в сторону.
Гибкая резиновая щётка — это гладкая, полностью резиновая щётка, расположенная ближе всего к жёлтому аккумулятору.
Шаг 8

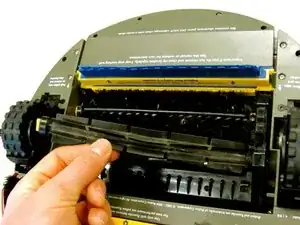

Снимите гибкую резиновую щётку, захватив её и потянув вверх и наружу из Roomba.
При обратной сборке ориентируйте Roomba так, чтобы аккумулятор был ближе всего к Вам:
Сначала вставьте чёрный конец гибкой резиновой щётки в чёрное квадратное отверстие справа.
Во-вторых, уложите гибкую резиновую щётку на место.
Шаг 9

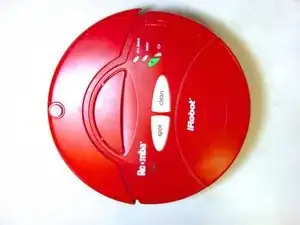

Положите Roomba на ровную поверхность красной стороной вверх.
Шаг 10

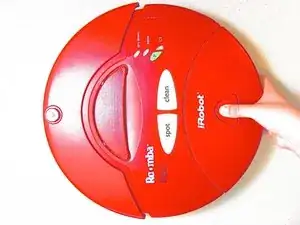

Нажмите большим пальцем на красную кнопку в форме капли.

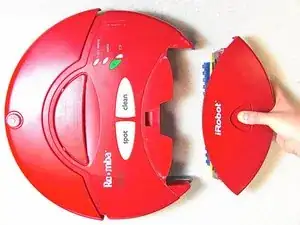

Удерживая кнопку нажатой, сдвиньте заднюю часть корпуса от основной части Roomba.
Шаг 11

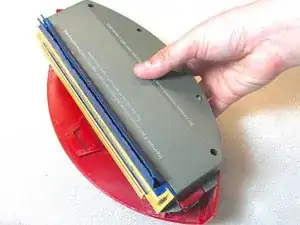

Переверните заднюю часть корпуса в руке.
Другой рукой захватите жёлтый язычок и оттяните его от задней части корпуса.
Шаг 12

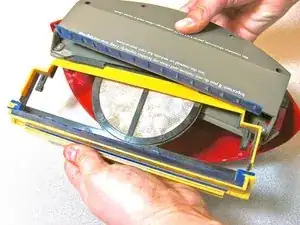

Сожмите чёрный пластик фильтра и потяните его от жёлтого держателя фильтра.
Шаг 13
Снимите контейнер для частиц с задней части Roomba.
Шаг 14
Выдавите два жёлтых язычка, чтобы снять крышку щёток.
Шаг 15

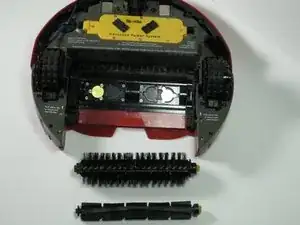

Снимите две щётки с iRobot Roomba 1400.
Щётки легко вынимаются и вставляются при их очистке.
Полностью удалите любые загрязнения или запутанные волосы вокруг щёток при очистке.
Заключение
Для повторной сборки iRobot Roomba 4100 выполните указанные инструкции в обратном порядке.
