Замена бокового колеса Neato BOTVAC CONNECTED

Поместите верхнюю часть Neato Botvac Connected на ровную поверхность.

Удалите два винта 5,5 мм крестовой отверткой Phillips #2.

С помощью лопатки снимите панель, закрывающую аккумулятор.

Аккуратно отсоедините соединительные провода, присоединённые к аккумулятору.

Провода подключены к пылесосу через разъём.

С помощью лопатки аккуратно извлеките аккумулятор из устройства.

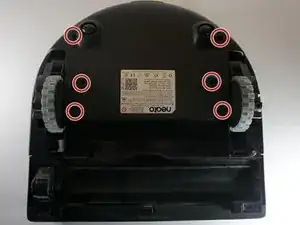

Удалите следующие винты отвёрткой Torx:

Четыре винта 2,3 мм.

Осторожно снимите тонкую панель, удерживаемую четырьмя винтами, с помощью лопатки.

Аккуратно снимите два небольших колеса и оси, прикреплённые к ним.

Осторожно снимите панель, расположенную над передним роликом, с помощью лопатки.

Аккуратно извлеките переднюю щётку.

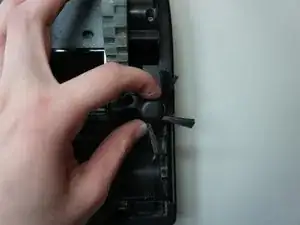

Осторожно покрутите боковую щётку взад‑вперёд.

Поверните боковую щётку против часовой стрелки.

С помощью лопатки аккуратно подденьте и снимите боковую щётку.

Переверните пылесос и найдите переднюю панель.

Аккуратно снимите переднюю панель, поддев её лопаткой.

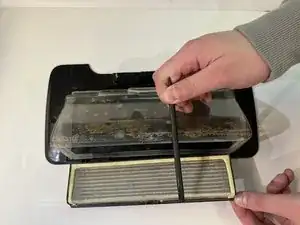

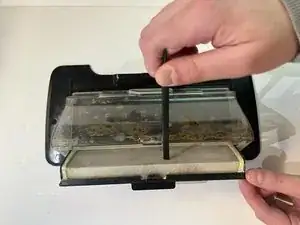

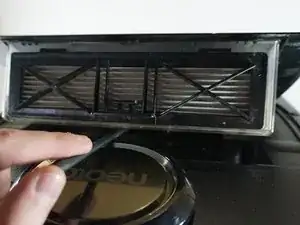

С помощью лопатки аккуратно извлеките бумажный фильтр.

Удалите следующие винты отверткой Torx TR10:

Шесть винтов 2,3 мм.

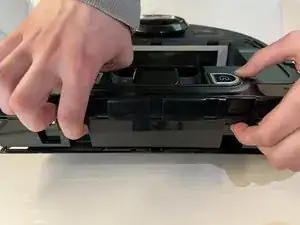

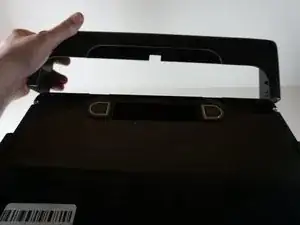

Снимите передний бампер, потянув его по горизонтали с каждой стороны.

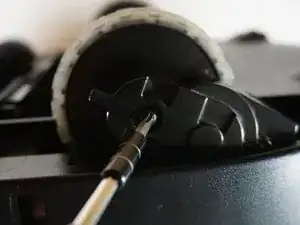

Снимите винт, который прикреплён непосредственно к боковому колесу, крестовой отверткой Phillips #2.

Удалите два винта 2,3 мм на передней части пылесоса отверткой Torx TR10.

Снимите слой под передним бампером, сильно нажав на две расположенные рядом защёлки.

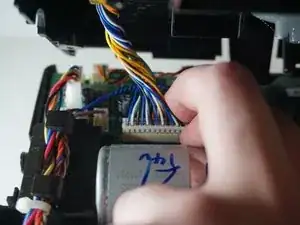

Аккуратно выньте верхнюю панель и отсоедините соединительные провода.

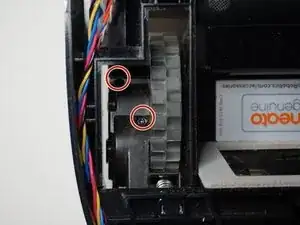

Удалите следующие винты отверткой Torx TR10:

Два винта 2,3 мм.

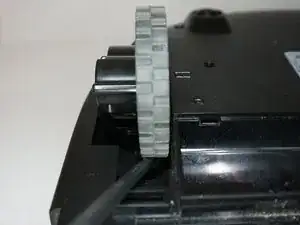

Переверните пылесос и снимите колесо с помощью лопатки.
