Замена основной платы управления в старом холодильнике Samsung с французской дверью
Используйте это руководство для замены основной платы управления в более старой модели холодильника Samsung с французской дверью. Основная плата управления в вашем холодильнике Samsung находится на задней стороне агрегата за металлической крышкой.
Основная плата управления — это «мозг» холодильника, она контролирует его работу. Она не выходит из строя очень часто, поэтому перед заменой убедитесь, что вы тщательно проверили другие возможные причины неполадок.
При отказе основной платы управления может нарушиться множество функций холодильника, включая охлаждение, оттаивание, подачу воды, производство льда и выдачу льда.
Это руководство было составлено на примере холодильника Samsung модели RFG298HDRS с французской дверью, выпущенного в 2013 году. Другие старые модели Samsung с двумя испарителями должны быть похожи.
Шаг 1
Перед началом ремонта отключите холодильник от электросети.
Если вы проверяете или ремонтируете перечисленные ниже элементы, также может потребоваться отключить и перекрыть подачу воды:
Двигатель вентилятора конденсатора
Компрессор и тепловое предохранительное устройство
Сборка запорного клапана подачи воды
Шаг 2
Используйте отвертку Phillips #2, чтобы удалить винты, фиксирующие крышку платы управления.
Шаг 3
Возьмитесь за крышку за верхний край и наклоните верхний край к себе.
Поднимите нижний край с защёлок внизу и снимите крышку.
Шаг 4

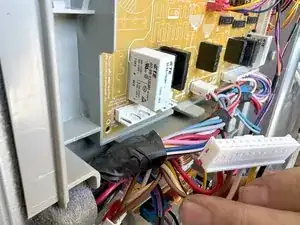

При отсоединении платы управления сожмите фиксирующие защёлки, как показано.
Для наглядности на изображении разъём показан отсоединённым.
Шаг 5

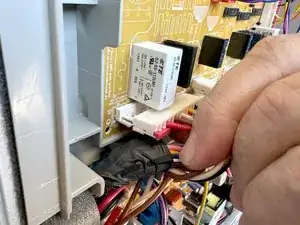

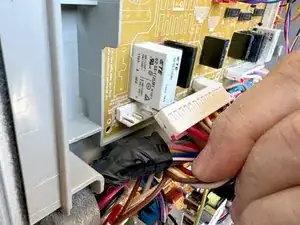

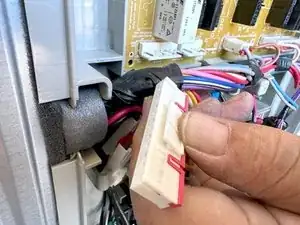

Чтобы отсоединить разъёмы, сожмите фиксирующую защёлку, как на предыдущем шаге, и вытяните разъём прямо наружу.
Шаг 6

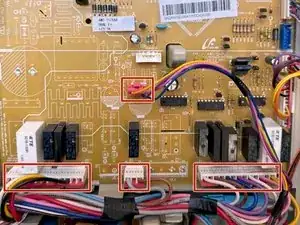

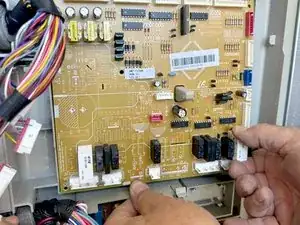

Отключите разъёмы в нижней кромке и по центру платы управления.

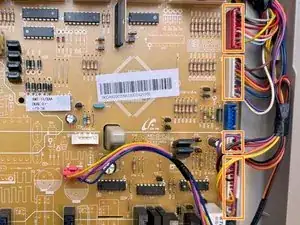

Отключите разъёмы с правой кромки платы управления.
Отключите разъёмы в верхней кромке платы управления.
Шаг 7

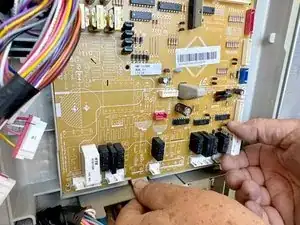

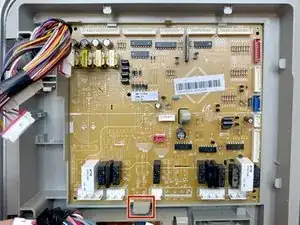

Нажмите вниз на защёлку, чтобы освободить основную плату управления.
Вытащите нижний край наружу мимо защёлки.
Шаг 8

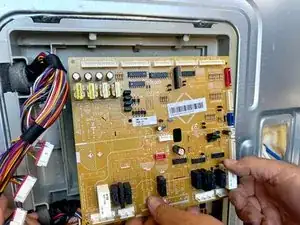

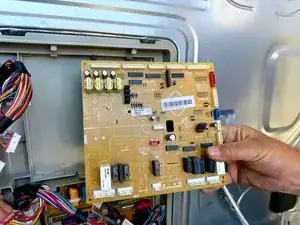

Снимите плату управления с шасси.
Заключение
Для повторной сборки выполните эти инструкции в обратном порядке.
Отнесите электронные отходы в утилизацию, сертифицированную по стандартам R2 или e-Stewards.
Ремонт прошёл неудачно? Обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
