Замена верхнего узла льдогенератора в старом холодильнике Samsung с французскими дверцами

Отключите холодильник от сети перед началом ремонта.

Если вы проверяете или ремонтируете перечисленные ниже элементы, также может потребоваться перекрыть и отключить подачу воды:

Вентилятор конденсатора

Компрессор и термозащитное реле

Сборка запорного клапана подачи воды

Откройте обе дверцы холодильной камеры.

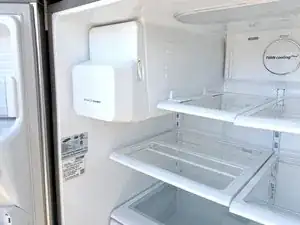

Контейнер для льда должен располагаться в верхней левой части холодильной камеры.

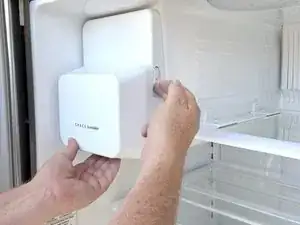

Оттяните рычажок фиксации вперёд, чтобы освободить контейнер для льда.

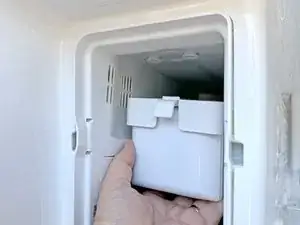

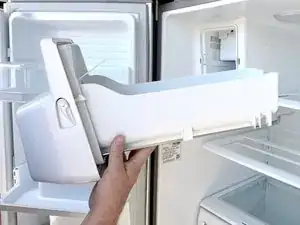

Выньте контейнер для льда из отсека льдогенератора.

Если контейнер для льда примерз, следуйте этому руководству по размораживанию контейнера.

Проверьте контейнер и шнековую сборку на наличие трещин или повреждений.

Проверьте уплотнение на задней стороне лицевой панели контейнера и шнековой сборки. Если уплотнение порвано, потрескалось, свернулось или стало слишком жёстким, контейнер не будет герметично закрываться и может обледенеть. При необходимости замените контейнер.

Проверьте уплотняющий край по краю отверстия отсека льдогенератора на наличие льда или трещин.

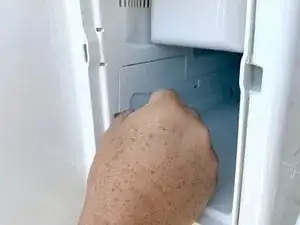

Удалите винт, удерживающий крышку кабеля.

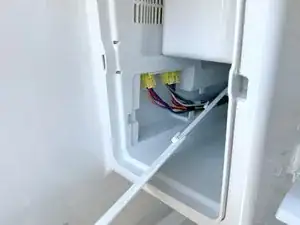

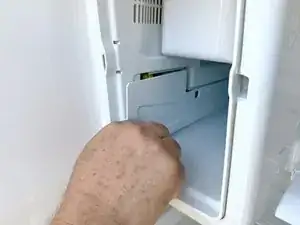

Сожмите крышку кабеля у переднего края и потяните её из стороны отсека льдогенератора пальцами.

В начале процедуры может понадобиться лопатка или маленькая плоская отвёртка.

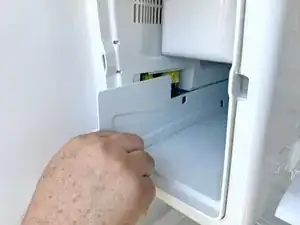

Сдвиньте крышку кабеля к передней части отсека, потянув за передний край.

Следует сдвигать крышку к передней части, а не тянуть вбок, иначе вы можете сломать защёлки, удерживающие заднюю часть крышки.

При сборке уделите время и убедитесь, что вы сдвигаете эту деталь до полного прилегания. Бережно обращайтесь с защёлками, чтобы не сломать их. Проверьте совпадение отверстий под винты и то, что все защёлки размещены в своих гнёздах, а весь край крышки заподлицо прилегает.

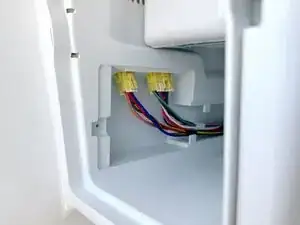

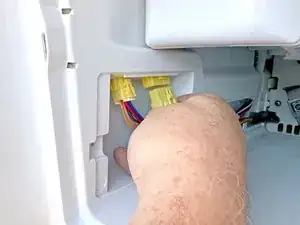

Найдите разъёмы льдогенератора и мотора шнека.

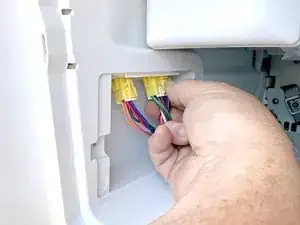

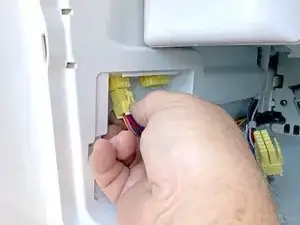

Сожмите фиксирующую защёлку, чтобы освободить разъём, и потяните его, чтобы отключить.

Повторите то же для второго разъёма.

Отключение обоих кабелей облегчит извлечение кабеля льдогенератора из направляющей.

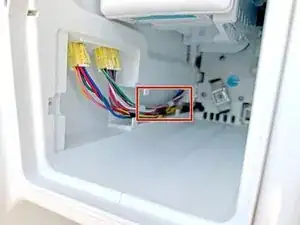

Снимите оба кабеля с канала направляющей кабеля.

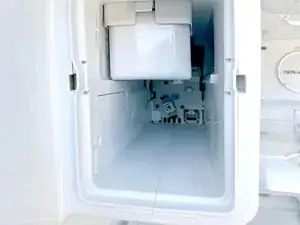

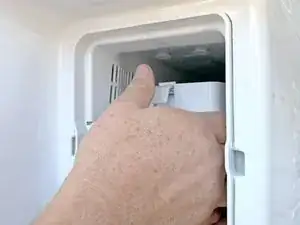

Нажмите на фиксирующую защёлку сверху льдогенератора.

Вы должны услышать щелчок, когда защёлка освободится. Для этого может потребоваться усилие.

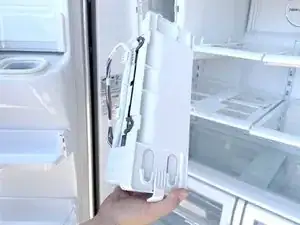

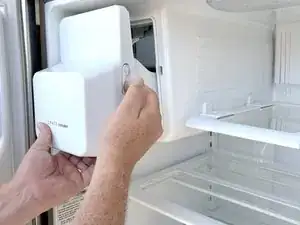

Потяните льдогенератор на себя.

Он должен опуститься по мере того, как вы тянете его на себя. Это произойдёт после смещения примерно на 2–3 см (3/4–1").

Опустите и снимите льдогенератор из отсека.

При сборке удерживайте льдогенератор ровно и заподлицо с верхней частью отсека.

Затем вставьте его обратно в отсек так, чтобы направляющие в передней части отсека вошли в овальные прорези на льдогенераторе, а задняя кромка льдогенератора зацепилась за бортик в задней части отсека.
