Замена вентилятора испарителя для свежих продуктов в холодильниках Samsung с двумя дверями

Отключите холодильник от сети перед началом ремонта.

Если вы тестируете или ремонтируете следующие элементы, вам также может потребоваться отключить и отключить подачу воды:

Мотор вентилятора конденсатора

Мотор компрессора и термозащитное устройство

Клапан подачи воды

Откройте оба дверцы холодильного отделения.

Поднимите передний край полки, чтобы освободить её от креплений.

Поднимите всю полку и потяните её к передней части холодильника.

Выдвиньте ящики для овощей до упора.

Поднимите передний край ящика и вытяните его до конца.

Используйте отвертку Philips №2, чтобы удалить винт, крепящий кронштейн к креплению полки.

Разблокируйте нижнюю полку, нажав на замковые язычки, расположенные по обеим сторонам полки прямо рядом с колесами ящиков для овощей.

Поддерживайте небольшое давление вверх на полку руками в процессе, чтобы язычки не защелкнулись обратно на место.

Используйте обе руки, чтобы поднять переднюю часть полки вверх.

Потяните полку на себя, как только она поднята достаточно, чтобы освободить её от фиксаторов на боковых опорах полки.

Теперь вы должны увидеть некоторые винты, которые держат заднюю панель на месте.

Используйте отвертку или лопатку, чтобы вставить её в нижнюю часть крышки винта, затем подденьте вверх, чтобы ослабить и снять её. Удалите крышку и отложите в сторону.

Используйте отвертку Philips №2, чтобы удалить винты, крепящие крышку испарителя к задней стенке отделения для свежих продуктов.

Схватите нижний край крышки испарителя и потяните её вперед.

Не прилагайте чрезмерных усилий при перемещении крышки испарителя. Крышка в основном сделана из пенопласта и может сломаться при неосторожном обращении.

Если она не хочет освобождаться, проверьте наличие наледи, которая может быть в небольших вентиляционных отверстиях.

После того как нижний край освободится, потяните правый край.

Поверните крышку испарителя так, чтобы она смотрела на левую сторону отделения для свежих продуктов.

Получите доступ к разъемам на левой задней стенке отделения для свежих продуктов.

Отключите провода, ведущие к крышке испарителя, нажав на замковый язычок на каждом разъёме и потянув разъём на себя.

Завершите отключение крышки испарителя.

Удалите крышку испарителя из отделения для свежих продуктов.

Используйте отвертку Philips №2, чтобы удалить винты, крепящие сборку вентилятора испарителя свежих продуктов к крышке испарителя.

Отщелкните провода термистора и провода вентилятора испарителя от сборки вентилятора испарителя.

Поднимите сборку вентилятора испарителя, чтобы отделить её от крышки испарителя.

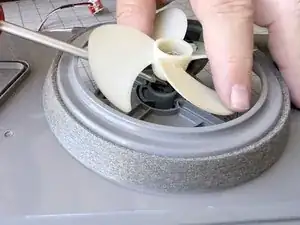

Используйте отвертку с плоским лезвием 1/4" для того, чтобы снять лопатки вентилятора с вала вентилятора.

Они удерживаются на месте только за счет трения и легко снимаются. Пытайтесь поддеть как можно ближе к валу вентилятора; избегайте поддевания лопаток вентилятора.

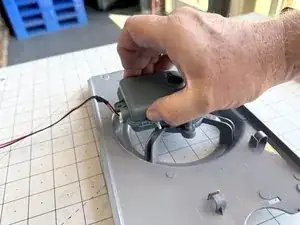

Сожмите крышку двигателя вентилятора в местах замков, расположенных по бокам крышки, чтобы освободить ее.

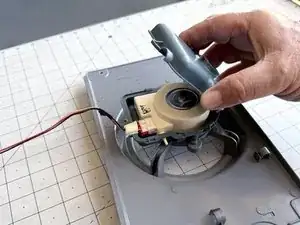

Снимите крышку двигателя вентилятора.

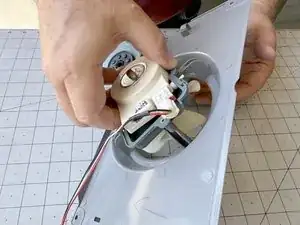

Поднимите двигатель вентилятора из крышки двигателя вентилятора в сборке вентилятора испарителя.

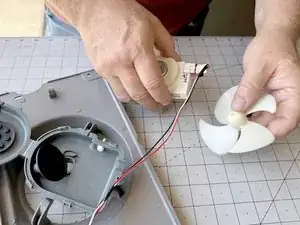

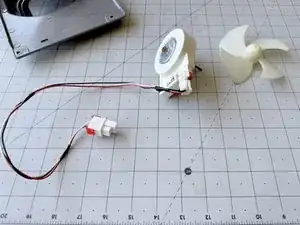

Сохраните лопатки вентилятора для установки на замену двигателя.
