Замена главного колесного узла Shark ION Robot 750

Убедитесь, что устройство полностью обесточено перед началом работ.

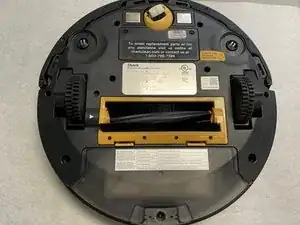

Переверните пылесос на плоской и свободной от предметов поверхности так, чтобы нижняя часть была сверху.

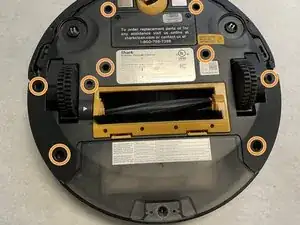

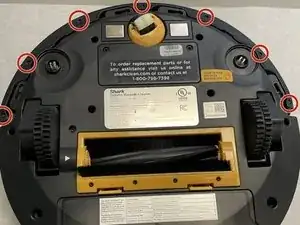

Удалите все семь винтов Torx T15 длиной 9,1 мм с переднего бампера устройства.

Удалите девять болтов Torx T6 длиной 9,1 мм с внешней оболочки.

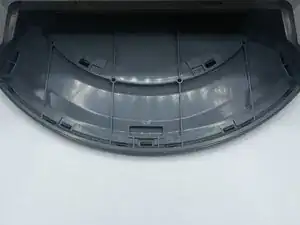

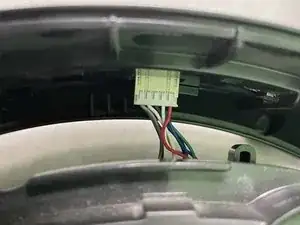

Слегка потяните передний бампер, чтобы обнажить внутренние проводка.

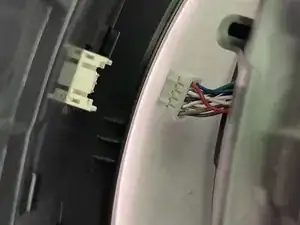

Отключите проводку переднего бампера и полностью снимите бампер.

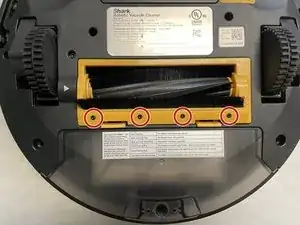

Снимите четыре болта Torx T6 длиной 9,5 мм с жёлтой рамки щётки.

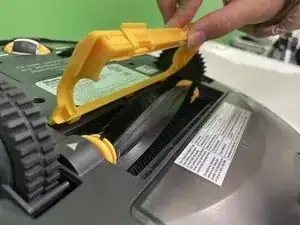

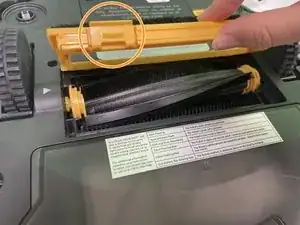

Осторожно нажмите на две защёлки рамки, затем поднимите рамку и снимите её.

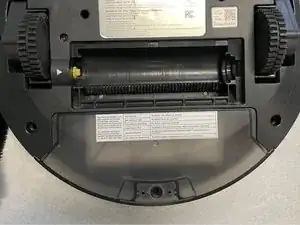

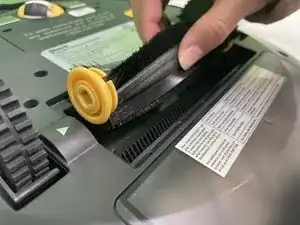

Возьмите щётку и извлеките её из пылесоса.

Сдвиньте щётку вправо и поднимите её.

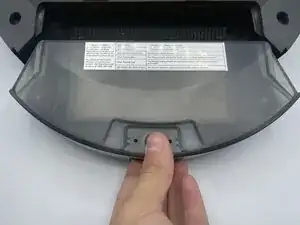

Нажмите и удерживайте кнопку извлечения контейнера для пыли и выдвиньте контейнер.

Поднимите внешнюю оболочку, чтобы получить доступ к внутренностям Shark.

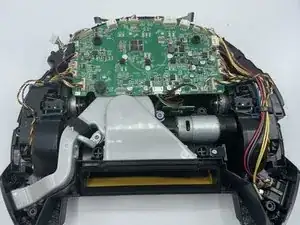

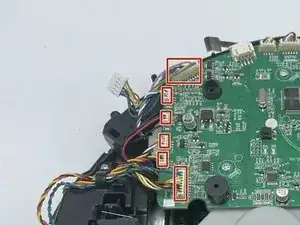

Отключите все кабельные разъёмы, подключённые к плате, чтобы освободить колесный узел как для левого, так и для правого колеса.

Для подробной информации об отключении различных типов разъёмов посмотрите руководство Распознавание и отключение кабельных разъёмов.

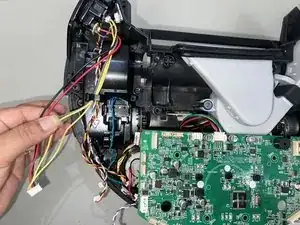

Используйте лопатку или пальцы, чтобы отсоединить все кабели от разъёмов на плате, подключённых к колесам.

В этом руководстве показан демонтаж правого колеса, но те же шаги применимы для удаления левого колесного узла.

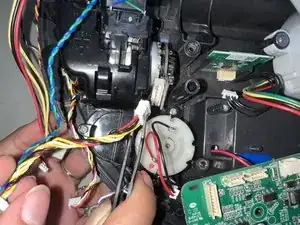

Отстегните оставшиеся провода, подключённые к задней части колеса.

Не рвите провода при отсоединении их от колеса и платы.

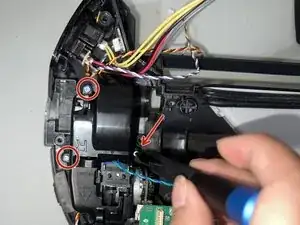

С помощью отвёртки Phillips #1 удалите три винта длиной 12 мм, которые удерживают правое колесо.

Будьте осторожны, чтобы не сорвать шлицы винтов при их выкручивании. Посмотрите руководство по Лучшим практикам использования отвёрток.

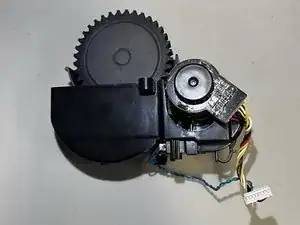

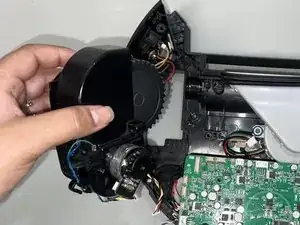

Снимите правый колесный узел с гнезда.
