Замена мотора боковой щётки в Shark ION Robot R75
Моторы боковых щёток приводят в движение две боковые щётки робота Shark ION Robot R75. Если ваш робот ION Robot продолжает работать без вращения боковых щёток и щётки уже были заменены, это руководство покажет процесс замены сгоревшего или неисправного мотора боковой щётки. Это руководство немного сложнее некоторых других, более простых руководств, поэтому проявите терпение и следуйте шагам. Вам следует воспользоваться этим руководством в случае, если моторы щёток выйдут из строя или если потребуется заменить контактные элементы зарядки.
Шаг 1


Убедитесь, что робот выключен, нажав кнопку питания сверху.

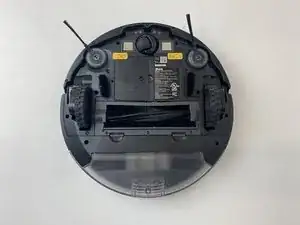

Переверните R75 так, чтобы дно было обращено вверх.
Отверткой Phillips #1 выкрутите 4-мм винт в крышке отсека аккумулятора.
Снимите крышку отсека аккумулятора.
Шаг 2


Будьте аккуратны при извлечении аккумулятора, он всё ещё подключён проводом.
Медленно потяните белые фиксаторы наружу, чтобы вынуть аккумулятор.
Шаг 3

Будьте осторожны при отсоединении разъёма, деталь может сломаться при чрезмерном усилии.
Надавите на защёлку разъёма аккумулятора пинцетом и потяните разъём от робота, чтобы освободить провод.
Удалите аккумулятор из устройства.
Шаг 4

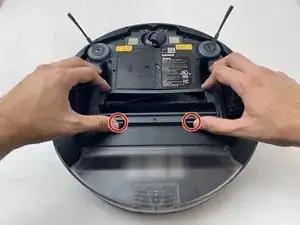

Нажмите на две защёлки по краю крышки основной щётки и потяните вверх, чтобы снять крышку.
Шаг 5

Слегка потяните основную щётку вправо, чтобы вынуть её из отсека.
Шаг 6

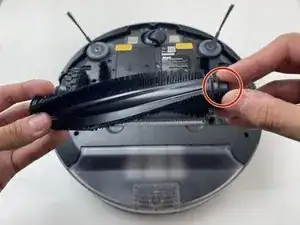

Снимите резиновую заглушку на торце, отмеченную красным кругом.
Этот шаг не обязателен при замене. Однако он важен для обслуживания. Со временем в этой области скапливаются волосы, что вызывает появление сообщений об ошибке, а также останавливает работу и передвижение R75.
Проверяйте эту деталь как минимум каждые шесть месяцев. Интервал может быть короче, если у вас есть животные.
Шаг 7


Возьмите боковые щётки за пластиковую лапку у основания щетины и аккуратно потяните вверх.
Рекомендуется очистить область сухой микрофибровой тряпкой во время замены, так как под щёткой может скапливаться грязь.
Шаг 8

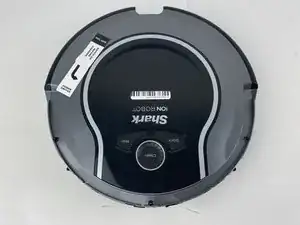

Переверните R75 на нижнюю сторону.
Убедитесь, что R75 выключен.
Для дополнительной безопасности отсоедините аккумулятор, следуя предварительному руководству.
Шаг 9

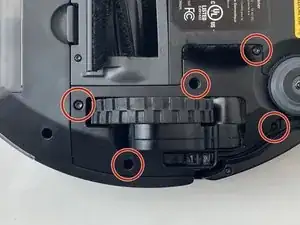

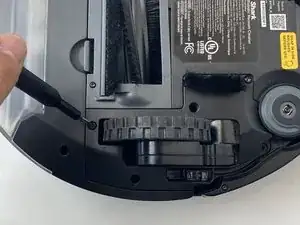

Отверткой Torx T15 выкрутите пять винтов крепления узла ведущего колеса.

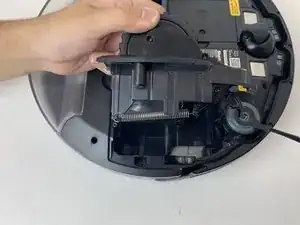

Осторожно поднимите узел ведущего колеса из колёсной ниши, аккуратно потянув колесо вверх.
Узел всё ещё будет подключён к плате через кабель, поэтому не тяните слишком сильно, чтобы кабель не порвался.
Шаг 10

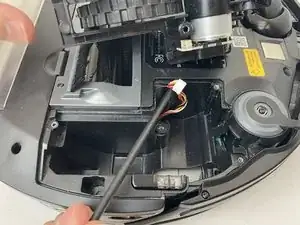

Переверните узел колеса и отсоедините кабельный разъём на его нижней стороне.

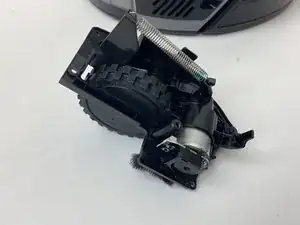

Снимите узел ведущего колеса.
При необходимости повторите процесс для другой стороны.
Шаг 11

Ориентируйте устройство так, чтобы его дно было обращено вверх.
Шаг 12


Пластиковым инструментом для вскрытия подденьте сначала одну сторону колеса, затем другую, чтобы вынуть его из поворотного кронштейна.
Снимите колесо.
Шаг 13


Отверткой Torx TR9 выкрутите оба винта крепления поворотного узла под колесом.
Поднимите поворотный узел из его посадочного места в устройстве.
Шаг 14


Нажмите на чёрную защёлку и извлеките контейнер для пыли.
Шаг 15

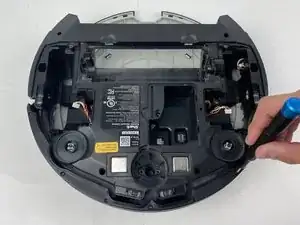

Отверткой Torx TR15 выкрутите пять винтов на нижней крышке.
Шаг 16


Убедитесь, что робот направлен назад

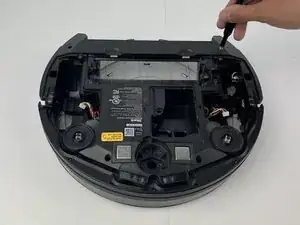

Отверткой Torx TR15 выкрутите пять винтов вдоль переднего края устройства.

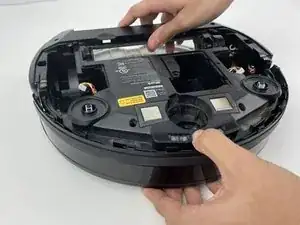

Оттяните нижнюю часть бампера от корпуса устройства.
Шаг 17

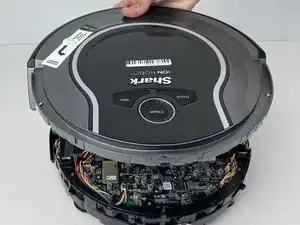

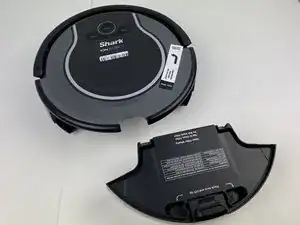

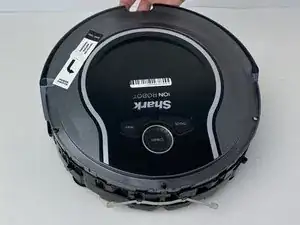

Поднимите верхнюю крышку с задней части робота, чтобы отделить её от остальной части устройства.
Будьте осторожны при отделении верхней части от остального корпуса, пластиковые защёлки могут сломаться при приложении чрезмерной силы.
После этого обеспечивается лёгкий доступ ко всем датчикам, основному мотору щётки и вентилятору.
Шаг 18

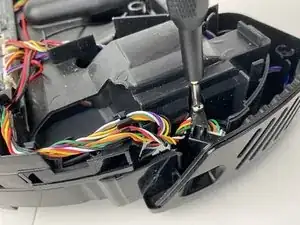

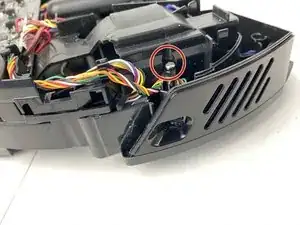

Используя отвертку Phillips №00, выньте винт, фиксирующий боковую крышку с диагональными вентиляционными отверстиями.
Вытяните датчик из основания робота
Шаг 19

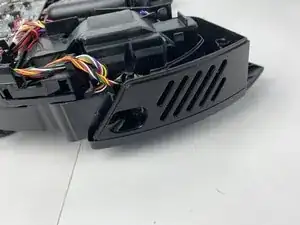

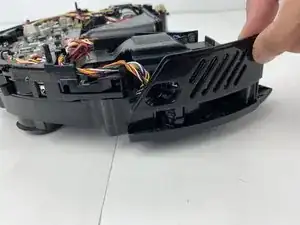

Поднимите диагональную вентиляционную крышку на боковой части робота, содержащую боковой датчик.
Шаг 20

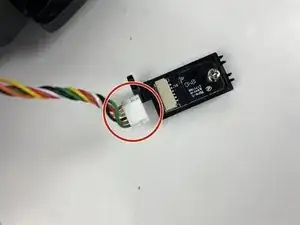

Отключите белый разъём от датчика.
Шаг 21

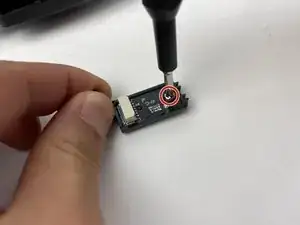

Используя отвертку Phillips №00, выньте винт, крепящий датчик.

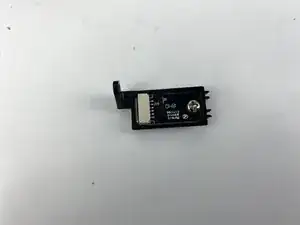

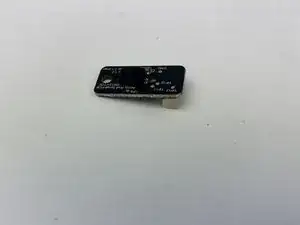

Снимите датчик с его крепления.
Шаг 22

Убедитесь, что оба боковых датчика — левый и правый — извлечены из своих отсеков.

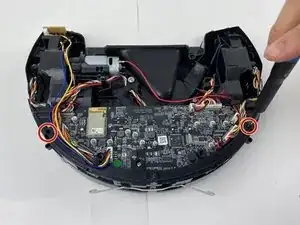

Используя отвертку Phillips №0, снимите два винта по обеим сторонам материнской платы.
Шаг 23

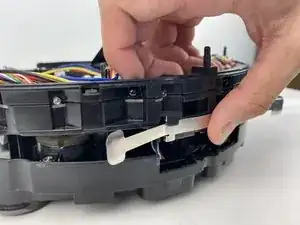

Поместите пальцы в выемку прямо над датчиком удара.

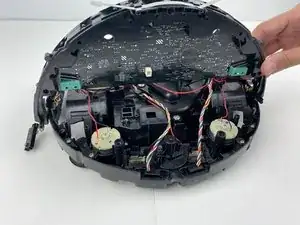

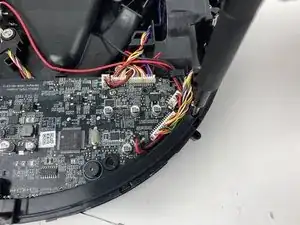

Аккуратно приподнимите материнскую плату с пластиковой сборкой, чтобы открыть доступ к моторам и контактам зарядки.
Шаг 24

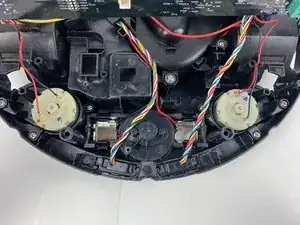

Выньте неисправный мотор из его гнезда в устройстве.
Распаяйте два контакта на неисправном моторе.
Если вы не знакомы с техниками пайки и правилами безопасности, ознакомьтесь с нашим руководством «Как паять и распаивать соединения»!
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
