Замена датчика в роботе-пылесосе Shark ION Robot 750
Робот-пылесос Shark ION Robot 750 использует датчики для навигации по помещению, чтобы не сталкиваться с мебелью, стенами и другими предметами. В этом руководстве показан процесс доступа к датчикам и их замены в роботе-пылесосе. Некоторые признаки неисправных датчиков: частые удары о мебель, нерегулярное движение робота и мигающие индикаторы ошибок.
Перед началом ремонта убедитесь, что устройство выключено.
Шаг 1
Убедитесь, что устройство полностью обесточено перед работой.
Переверните пылесос на плоской и чистой поверхности дном вверх.
Снимите все семь винтов Torx T15 длиной 9,1 мм с переднего бампера устройства.
Снимите девять болтов Torx T6 длиной 9,1 мм с внешнего корпуса.
Шаг 2
Слегка оттяните передний бампер, чтобы открыть внутреннюю проводку.
Отключите проводку переднего бампера и полностью снимите бампер.
Шаг 3
Снимите четыре болта Torx T6 длиной 9,5 мм с жёлтой рамки щётки.
Осторожно нажмите на две защёлки рамки, затем поднимите рамку и снимите её.
Шаг 4
Возьмите щётку и извлеките её из пылесоса.
Сдвиньте щётку вправо и поднимите её.
Шаг 5
Нажмите и удерживайте кнопку извлечения контейнера для пыли, чтобы выдвинуть контейнер.
Шаг 6
Поднимите внешний корпус, чтобы открыть внутреннюю часть устройства.
Шаг 7

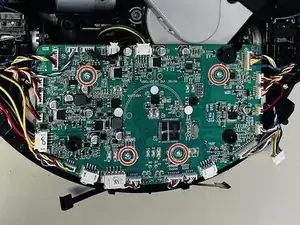

Используйте отвёртку Phillips #1, чтобы удалить четыре винта длиной 11,5 мм с основной платы.
Шаг 8

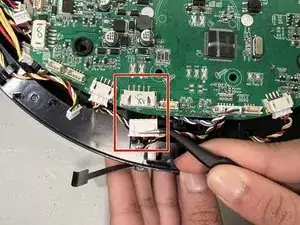

Используйте лопатку или пинцет, чтобы отсоединить белый разъёмный кабель от гнезда на материнской плате.

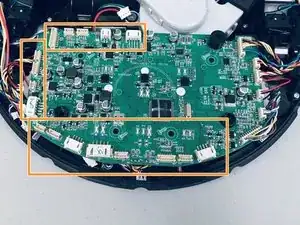

Отсоедините 17 коннекторов от материнской платы.
Для подробной информации по отсоединению разных типов разъёмов ознакомьтесь с руководством Распознавание и отсоединение кабельных разъёмов.
Не тяните за кабели — они могут повредиться и повлиять на работу пылесоса.
Шаг 9

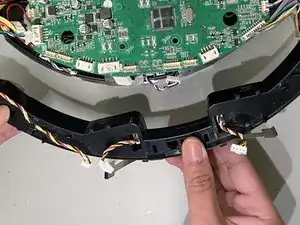

Отведите наружный корпус от робота-пылесоса, чтобы открыть доступ к датчикам.
Шаг 10

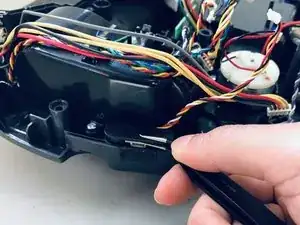

Вставьте пинцет между крышкой датчика и нижней частью корпуса.

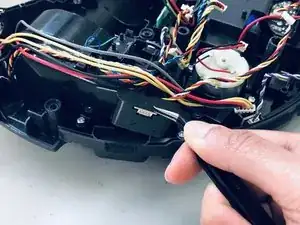

Осторожно подденьте каждый датчик пинцетом и извлеките его вверх.
Заключение
Для повторной сборки следуйте инструкциям в обратном порядке. Утилизируйте электронные отходы через переработчика, сертифицированного по стандартам R2 или e-Stewards.
