Замена электродвигателя боковой щётки iRobot Roomba 692
Это руководство покажет, как получить доступ к электродвигателю боковой щётки iRobot Roomba 692, снять его и установить новый. Если вы меняете боковую щётку, убедитесь, что у вас есть аккумулятор для Roomba 692 перед началом демонтажа.
Перед выполнением любых работ по обслуживанию или ремонту пылесоса ознакомьтесь со страницей устранения неполадок iRobot Roomba 692.
Шаг 1
Чтобы получить доступ к отсеку аккумулятора iRobot Roomba 692, переверните пылесос iRobot Roomba 692 вверх дном.
С помощью крестовой отвёртки #0 отверните винт 4,0 мм в центре жёлтой боковой щётки и снимите деталь.
Шаг 2
С помощью крестовой отвёртки #0 отвёрните четыре чёрных винта 3,5 мм на нижней панели.
Снимите нижнюю панель.
Не можете найти винты? Обратите внимание на красные круги на изображении Шага 1.
Шаг 3
Используя чёрные язычки на обоих коротких торцах аккумуляторного блока, аккуратно потяните аккумулятор вверх и извлеките его из гнезда.
Шаг 4

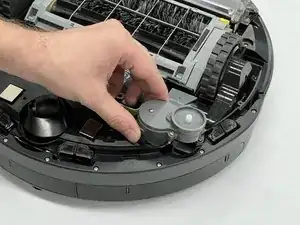

Отверните два золотых винта 12 мм, крепящих двигатель, и извлеките двигатель.
Заключение
Для повторной сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
