Замена колес iRobot Roomba 692
Данный гид научит вас, как получить доступ, удалить и заменить основные модули колес вашего iRobot Roomba 692. Если вы заменяете аккумулятор, убедитесь, что у вас есть подходящие модули колес для Roomba 692 перед началом удаления.
Не забудьте ознакомиться со страницей по устранению неполадок iRobot Roomba 692 перед тем, как приступить к обслуживанию или ремонту вашего пылесоса.

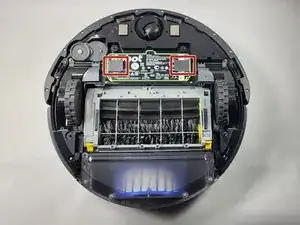

Шаг 1
Чтобы получить доступ к отсеку для аккумулятора iRobot Roomba 692, переверните ваш iRobot Roomba 692 вверх дном.

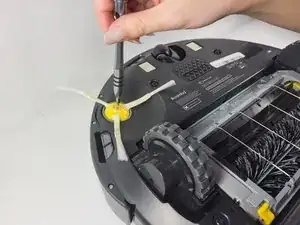

С помощью отвертки Phillips #0 удалите винт 4,0 мм в центре желтой боковой щетки и поднимите деталь.
Шаг 2

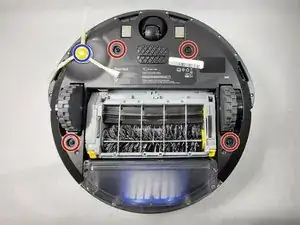

Используя отвертку Phillips #0, удалите четыре черных винта 3,5 мм на нижней панели.

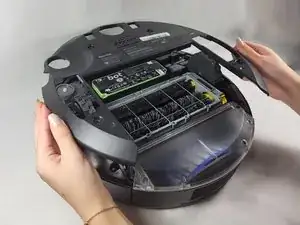

Снимите нижнюю панель.
Не можете найти винты? Обратитесь к красным кругам на изображении Шага 1.
Шаг 3

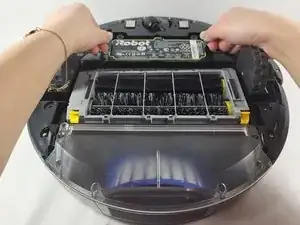

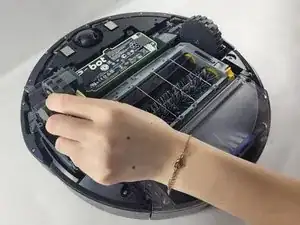

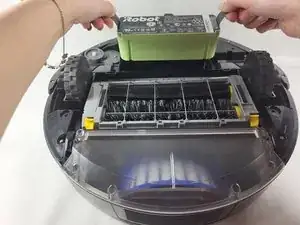

Используя черные вкладки с обеих коротких сторон аккумуляторного блока, аккуратно вытяните аккумулятор из его отсека.
Шаг 4

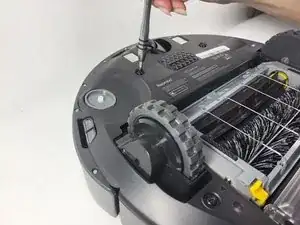

Удалите три золотых винта 12 мм с каждого ведущего колеса, используя отвертку Phillips #0.
Снимите ведущие колеса с пылесоса.
Каждое ведущее колесо обозначено как левое или правое.
Заключение
Для сборки вашего устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
