Замена материнской платы iRobot Roomba 692
Это руководство покажет, как получить доступ к материнской плате iRobot Roomba 692, снять её и установить новую. Перед снятием убедитесь, что у вас имеется подходящая материнская плата для модели Roomba 692.
Перед выполнением технического обслуживания или ремонта пылесоса рекомендуем ознакомиться со страницей по устранению неполадок iRobot Roomba 692.
Шаг 1

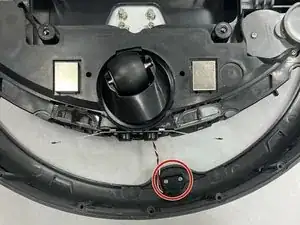

Чтобы получить доступ к отсеку аккумулятора iRobot Roomba 692, переверните пылесос iRobot Roomba 692 вверх дном.
Используя крестовую отвертку №0, выньте винт 4.0 мм в центре жёлтой боковой щётки и снимите деталь.
Шаг 2

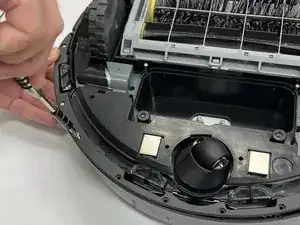

С помощью крестовой отвертки №0 отвинтите четыре чёрных винта 3,5 мм в нижней панели.
Снимите нижнюю панель.
Не можете найти винты? Обратите внимание на красные круги на изображении к Шагу 1.
Шаг 3
Зацепившись за чёрные язычки на обеих коротких сторонах аккумуляторного блока, осторожно потяните аккумулятор вверх и выньте его из посадочного места.
Шаг 4

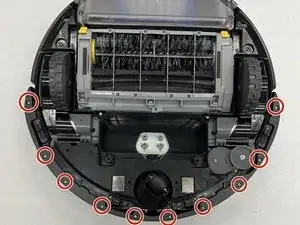

Снимите десять винтов 13,3 мм с помощью крестовой отвертки №00.

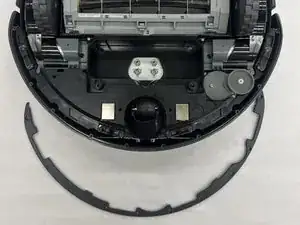

Снимите наружные и внутренние держатели.
Шаг 5

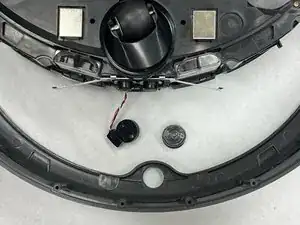

Используя крестовую отвертку №00, отвинтите два винта 7,4 мм, удерживающие датчик.
После снятия винтов сдвиньте датчик, чтобы освободить его от отбоя слайдера.
Шаг 6

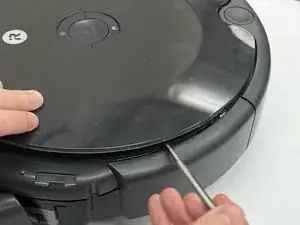

Подденьте верхнюю крышку инструментом для вскрытия.
Подожмите боковые и средние защёлки вверх, чтобы снять верхнюю крышку.
Шаг 7

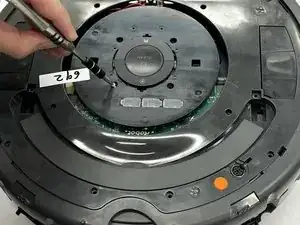

С помощью крестовой отвертки №00 выкрутите и удалите следующие винты:
Десять винтов 9,6 мм.
Четыре винта 9,4 мм.
Один винт 9,5 мм.
Шаг 8

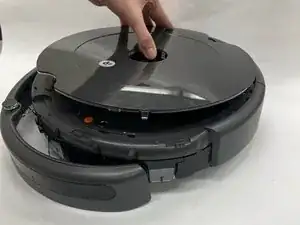

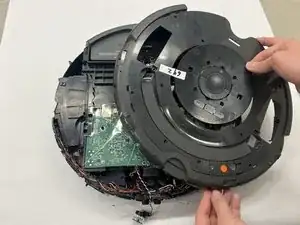

Поднимите верхнюю крышку, чтобы получить доступ к материнской плате.

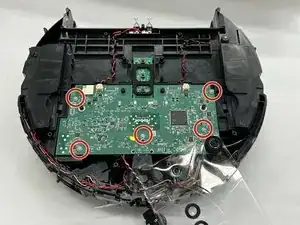

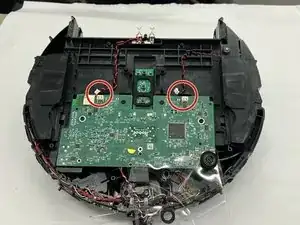

С помощью крестовой отвертки №00 удалите все пять винтов 7,6 мм, удерживающих её.
Шаг 9

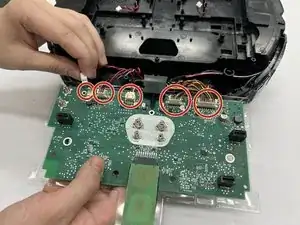

Отключите проводку, потянув её наружу.
После отсоединения всех штекеров материнскую плату можно снять, отремонтировать или заменить.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
