Замена основных колес iRobot Roomba 770

Переверните Roomba так, чтобы колеса были обращены вверх, а контейнер для пыли был ближе к вам.

С помощью отвертки J1 Phillips найдите и открутите два винта Phillips длиной 11 мм, находящиеся над щетками на панели с батареей.

Снимите пластиковую пластину с батарейного отсека.

Найдите два зеленых зажима слева и справа от большой желтой батареи.

Сожмите зажимы руками и поднимите их прямо вверх.

С помощью отвертки J1 Philips открутите винт длиной 15,5 мм, расположенный в центре боковой щетки.

Снимите щетку, потянув вверх.

Не наклоняйтесь прямо над щеткой при попытке снять её. Удаление щетки требует усилия и может произойти внезапно.

С помощью отвертки J1 Philips открутите два винта длиной 15,5 мм, находящиеся на дне пластины, закрывающей нижнюю часть Roomba.

Поднимите вверх, чтобы снять нижнюю пластину.

С помощью отвертки J1 Philips открутите два золотых винта длиной 15,5 мм, находящиеся на синем пластиковом модуле, к которому ранее была прикреплена боковая щетка.

Поднимите синий модуль вверх. Модуль содержит мотор для боковой щетки.

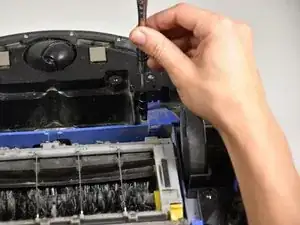

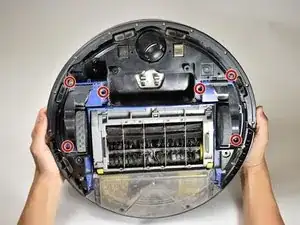

Найдите три винта длиной 15,5 мм вокруг каждого колеса. Используйте отвертку J1 Philips, чтобы открутить их.

Винт, расположенный ближе к центру каждого колеса, может быть труден для поиска и казаться недоступным. Головка вашего винта достаточно длинная, чтобы его достать.

Используйте отвертку J1 Philips, чтобы открутить эти винты.
