Замена материнской платы Tineco FLOOR ONE S3 Breeze

Бытовая техника

Стиральная машина Tineco FLOOR ONE S3 (модель FW007600US) может проявлять неустойчивое поведение или полную неисправность системы. Это, как правило, вызвано неисправностью материнской платы. Следуйте этим шагам, чтобы заменить материнскую плату.

Материнская плата является важным компонентом этой уборочной машины. Она является основным компьютером, который управляет моторами при активации определенных кнопок. Без материнской платы пылесос не сможет работать.

Шаг 1

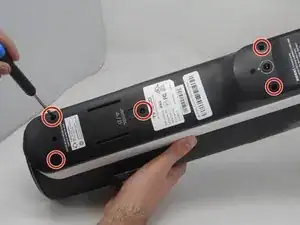

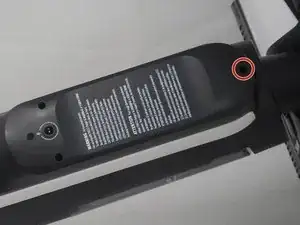

Снимите шесть винтов 10.6 мм с задней части пылесоса с помощью отвертки Phillips #1.

Снимите всю заднюю панель.

Шаг 2

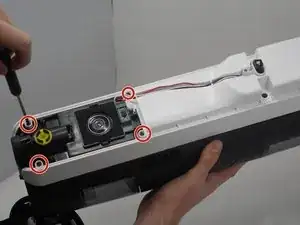

Снимите четыре винта 10.6 мм с оставшейся белой задней панели с помощью отвертки Phillips #1.

Шаг 3

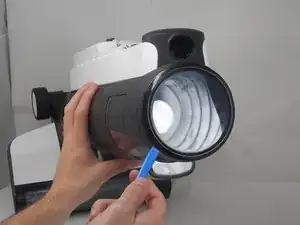

Отогните и снимите черное кольцо в верхней части пылесоса с помощью инструмента для открытия.

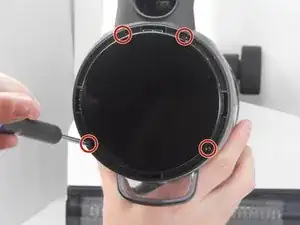

Снимите четыре винта 10.6 мм, расположенные под ранее снятым кольцом, с помощью отвертки Phillips #1.

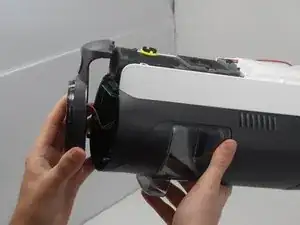

Снимите верхнюю круглую деталь с корпуса пылесоса.

Шаг 4

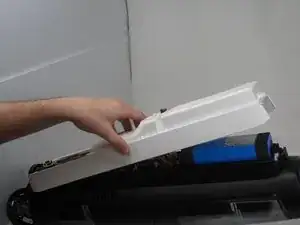

Снимите белую заднюю панель пылесоса.

Шаг 5

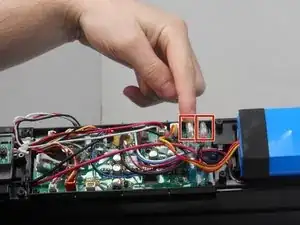

Отключите провода аккумулятора, осторожно поднимая их с материнской платы.

Выдвиньте аккумулятор из его слота и замените его на новый аккумулятор.

Соединение может быть трудно снять. Будьте осторожны, чтобы не оторвать весь разъем от материнской платы.

Шаг 6

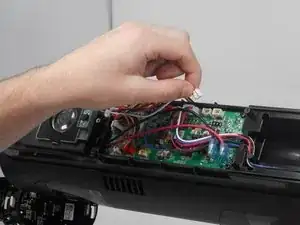

Осторожно снимите все соединения проводов с материнской платы.

Обратите внимание на то, где и как провода были подключены, чтобы их можно было переподключить к новой материнской плате.

Шаг 7

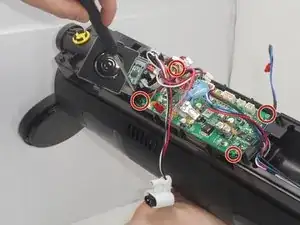

Удалите четыре винта 10.6 мм, крепящих материнскую плату, с помощью отвертки Phillips #1.

Осторожно снимите материнскую
