Замена аккумулятора Bissell CrossWave Cordless Max 2554A
Хорошей отправной точкой для Bissell Crosswave Cordless Max (модель 2554A) является снятие ручки, чтобы пылесос стал более удобным в обращении. Руководство по снятию ручки доступно здесь. Компонент аккумулятора питает пылесос. Если заряд исчерпан, требуется подзарядка. Первая рекомендация — пройти руководство по устранению неполадок перед переходом к замене.
Используйте это руководство, если аккумулятор постоянно теряет заряд или не держит заряд. Для снятия потребуется несколько винтов, а также две проволоки, которые необходимо перерезать. Шаг 4 требует разрезания проводов, и основным инструментом для этого являются бокорезы. Если их нет под рукой, будьте осторожны и используйте необходимые изолированные инструменты для резки, чтобы защититься от электрических проблем. В данном руководстве содержится информация о снятии аккумулятора и мерах безопасности.
Шаг 1

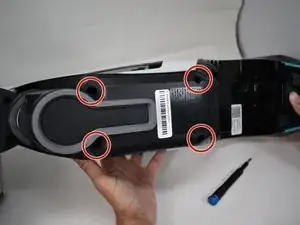

Удалите четыре винта Phillips #2 длиной 16 мм на задней части пылесоса под резервуаром для чистой воды.
Шаг 2

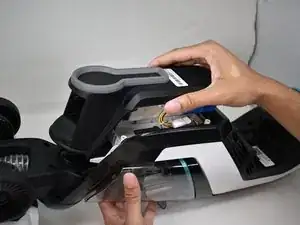

Оттяните блок аккумулятора от основного корпуса.
По-прежнему существуют провода, соединяющие блок аккумулятора с основным корпусом. Не применяйте силу, чтобы полностью разделить эти два элемента.
Шаг 3

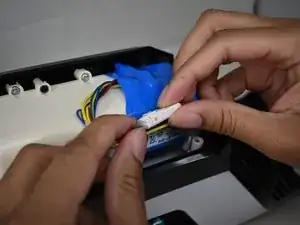

Отсоедините провода, удерживающие блок аккумулятора в основном корпусе, нажав на защёлку, фиксирующую разъём.
Шаг 4

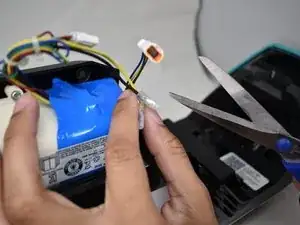

Этот шаг включает перерезание проводов, находящихся под напряжением от аккумулятора. При возможности используйте изолированные режущие инструменты и не прикасайтесь к оголённым проводам. Используйте бокорезы вместо ножниц, показанных на изображениях.

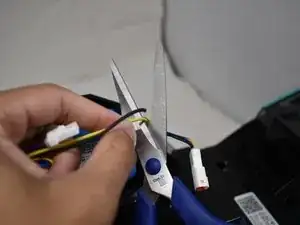

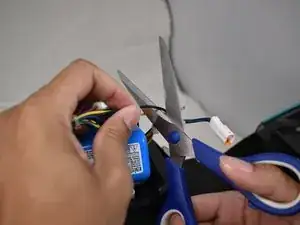

Перережьте оставшиеся жёлтый и чёрный провода, чтобы отделить аккумулятор от основного корпуса.
Эти провода действительно имеют устройство, соединяющее их с проводами в основном корпусе, но эти соединители невозможно снять без специализированного оборудования.
Шаг 5
Основной корпус теперь можно отложить до сборки.
Шаг 6

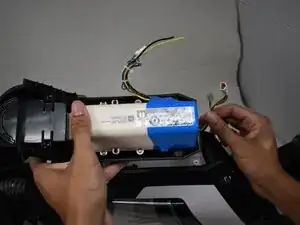

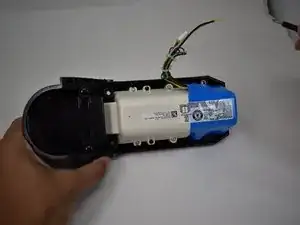

Удалите четыре серебристых винта Phillips #2 длиной 13.5 мм.
Не удаляйте два видимых чёрных винта. Они удерживают две половины корпуса аккумулятора вместе и не должны разъединяться.
Шаг 7

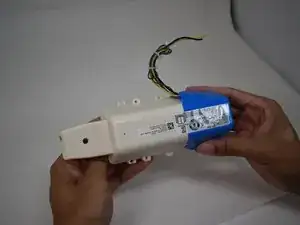

Выньте аккумулятор из его корпуса.
Припаяйте провода нового аккумулятора к проводам в основном корпусе пылесоса.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке. Убедитесь, что вы правильно изолировали разрезанные провода при их повторном соединении.
Перевод руководства с ifixit.com
