Замена материнской платы и дисплея Bissell CrossWave Cordless Max 2554A
Материнская плата и дисплей в Bissell CrossWave Cordless Max (модель 2554A) управляют кнопкой самоочистки, различными режимами пылесоса и уведомлениями. Без дисплея пылесос не будет работать. Замена необходима после того, как будет проверено руководство по устранению неполадок. Доступ к материнской плате осуществляется тем же способом, что и к аккумулятору. Провода аккумулятора могут оставаться подключёнными во время снятия. Затем работа продолжается в той же области пылесоса, где расположен мотор. Последние шаги включают отсоединение проводов, которые можно убрать перед выкручиванием материнской платы, прикреплённой к дисплею с другой стороны.
Шаг 1

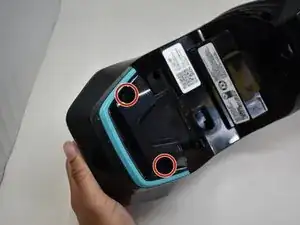

Снимите четыре винта Phillips #2 длиной 16 мм на задней части пылесоса и под резервуаром для чистой воды.
Шаг 2

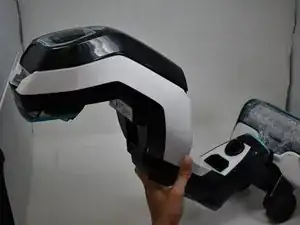

Оттяните узел аккумулятора от корпуса пылесоса.
С узлом аккумулятора всё ещё соединены провода. Не применяйте силу, чтобы полностью разъединить эти детали.
Шаг 3
Отсоедините провода, удерживающие узел аккумулятора в корпусе, нажав на защёлку, фиксирующую разъём.
Шаг 4

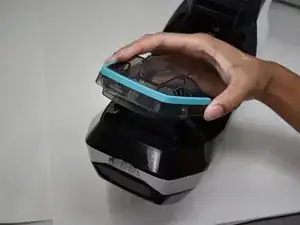

Снимите резервуары для чистой и грязной воды.
Снятие резервуаров даёт доступ ко всем отверстиям под винты, необходимым для разборки корпуса пылесоса.
Шаг 5

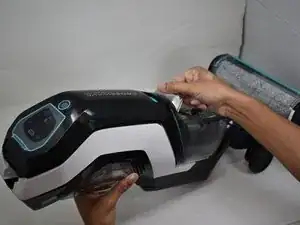

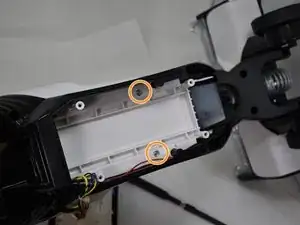

Снимите два винта Phillips #1 длиной 13.8 мм, которые крепят ручку для переноски к корпусу.
Шаг 6

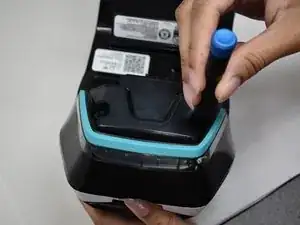

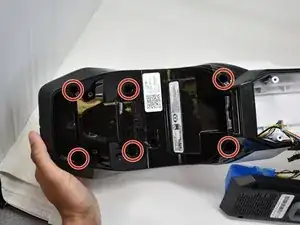

Удалите шесть винтов Phillips #1 длиной 14 мм, расположенных там, где раньше был резервуар для чистой воды.
Снимите два серебристых винта длиной 14 мм, расположенные под аккумулятором, используя отвертку Phillips #1.
Шаг 7

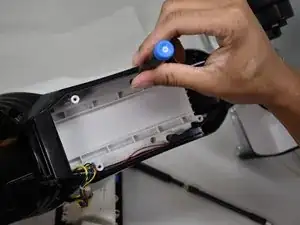

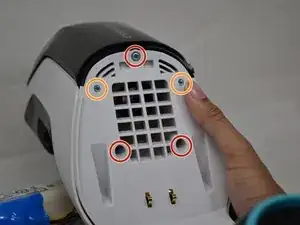

Переверните устройство и удалите три винта Phillips #1 длиной 12.3 мм.
Удалите два винта Phillips #1 длиной 15 мм.
Шаг 8

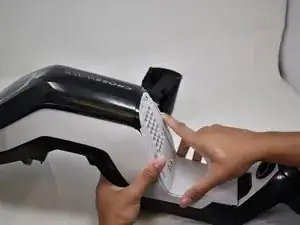

Снимите две передние пластиковые панели с корпуса пылесоса.
К этим передним панелям по-прежнему подсоединено множество проводов. Будьте осторожны при отделении пластика, чтобы не повредить проводку.
Шаг 9
Панель можно откинуть, чтобы открыть материнскую плату и дисплей.

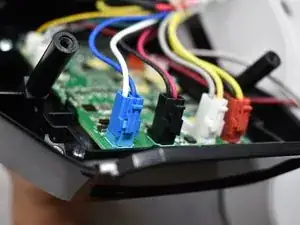

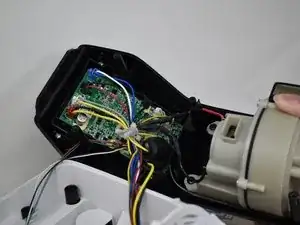

Отключите девять проводных разъёмов, подключённых к материнской плате пылесоса.
Шаг 10

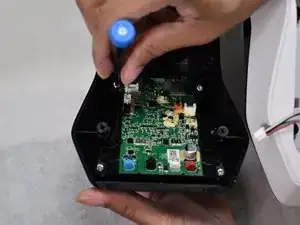

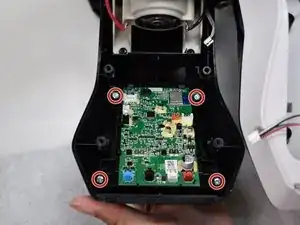

Удалите четыре винта Phillips #1 длиной 12.3 мм, крепящие материнскую плату к переднему пластику.
Материнскую плату можно отделить от переднего пластика и заменить на новую.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
