Схема и инструкция по замене аккумуляторного блока Bissell ION (литий‑ионный)

Нажмите серебристую кнопку, чтобы отсоединить контейнер для мусора от ручного пылесоса.

Удалите четыре винта длиной 4,4 см, используя отвертку с насадкой P0 и отвертку.

Снимите эмблему Bissell, чтобы получить доступ к двум винтам длиной 4,4 см; используйте насадку P0 и отвертку.

С помощью металлической лопатки вставьте её и поднимите, чтобы отделить рамку от корпуса.

Продвигайтесь вдоль линии и повторите с другой стороны.

Снимите оранжевую рамку.

Удалите 3 винта на правой стороне пылесоса.

С помощью металлической лопатки снимите металлическую скобу с обеих сторон.

Разъедините корпус устройства, приложив значительную силу.

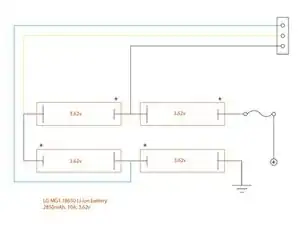

К разъёму с гнездом ведут три провода, вероятно для балансировки элементов, измерения напряжения и т. п. Они голубой, жёлтый и белый (в этой схеме чёрный провод).

Элементы — 18650 Li‑Ion, LG MG1: 2850 мА·ч, 10A, 3,62 В.

Встроенный предохранитель на положительном проводе (+) — F16AH250VP.

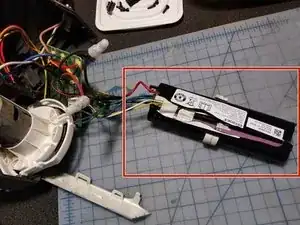

Отсоедините старый аккумуляторный блок (фото 1) от платы. Мои силовые провода были обжаты, их легко разжать плоскогубцами с тонкими губками.

Осторожно выдёрните трёхпиновый гнездовой разъём с платы.

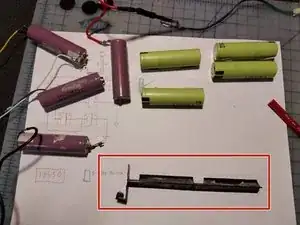

Разберите/распаяйте старый блок. Временно соберите новые аккумуляторы. Я использовал старую держатель-скобу (фото 2) и провода.

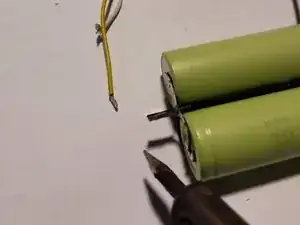

Спаяйте аккумуляторы согласно схеме (фото 3). Оберните собранный блок термоусадочной трубкой или изолентой.

Подключите провода (+) и (−) с помощью обжимов, пайки или небольших клемм; я использовал клеммные соединители.

Подключите трёхпиновый разъём обратно к плате.

Установите аккумуляторный блок в отсек рукояти и соберите пылесос обратно.
