Замена выключателя питания Bissell CleanView Compact 3508

Установите пылесос в вертикальное положение, нажмите защёлку на задней части стойки и снимите ручку с пылесоса.

Отверткой Phillips #2 снимите пять винтов длиной 20,7 мм с нижней стороны крышки вала щётки.

Используйте лопатка-упор или плоскую отвёртку, чтобы отщёлкнуть два фиксирующих зажима, удерживающих крышку вала щётки.

Снимите крышку вала щётки.

Отсоедините основной чёрный шланг от его нижней точки крепления.

Отверткой Phillips #2 удалите два винта длиной 20,7 мм с нижней точки крепления шланга.

Отверткой Phillips #2 удалите четыре винта длиной 20,7 мм на верхних крышках.

Снимите две верхние крышки.

Осторожно поднимите верхнюю половину вверх и отведите в сторону, от вала привода, чтобы разделить обе половины корпуса.

Протяните ремень через гнездо и снимите ремень с вала привода.

Нажмите кнопку на контейнере, чтобы снять его со стойки.

Отложите контейнер в сторону.

Отверткой Phillips #2 удалите один винт длиной 20,7 мм.

Отделите стойку от мотора.

Отверткой Phillips #2 удалите четыре винта длиной 2,7 мм.

Нажмите вниз на красный рычаг, чтобы получить доступ к ещё одному винту длиной 20,7 мм. Удалите этот винт отверткой Phillips #2.

Разделите половины корпуса.

Осторожно: не тяните сильно за подключённые кабели.

Размотайте силовой кабель с его стойки и аккуратно вытащите мотор из корпуса.

После извлечения мотора из корпуса становится доступна крышка выключателя.

Отверткой Phillips #2 удалите винт длиной 20,7 мм с крышки.

Осторожно снимите крышку.

Аккуратно отсоедините мотор от разъёма.

Снимите мотор.

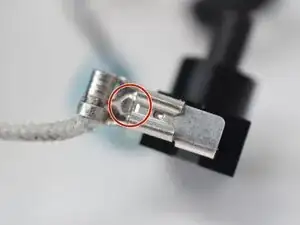

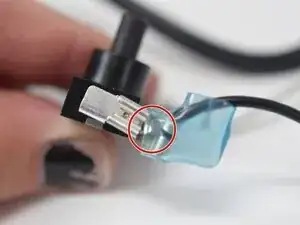

Определите два контактных места проводов.

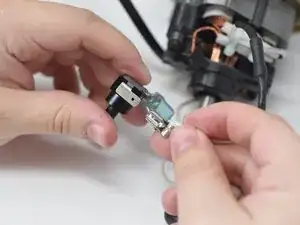

Нажмите на контактные точки и сдвиньте их, чтобы вынуть.

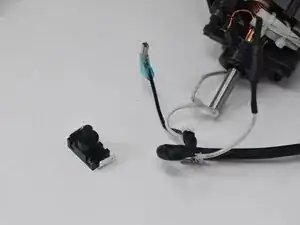

После разделения у вас должно быть 3 детали: силовой кабель, выключатель и мотор.
