Замена шнура питания с катушкой для пылесоса Bissell OptiClean Cyclonic

Возьмите за рукоятку гибкого шланга и за удлинительную трубку.

Тяните прямо, чтобы отсоединить рукоятку от удлинительной трубки.

Найдите фиксатор на другом конце гибкого шланга.

Нажмите фиксатор, чтобы разблокировать гибкий шланг от пылесоса.

Снимите гибкий шланг с пылесоса.

После снятия шланга положите пылесос на спину и отстегните верхний отсек.

Откройте отсек.

Выньте контейнер для сбора пыли из пылесоса.

Отложите контейнер для пыли в сторону.

Найдите предварительный моторный фильтр.

Выньте фильтр, потянув за язычок сверху.

Поверните пылесос и найдите крышку фильтра внизу.

Поместите пальцы в отверстие и снимите крышку фильтра.

Разместите пальцы на каждой защёлке постмоторного HEPA-фильтра и выньте его.

Выньте фильтр для очистки или замены.

Чтобы очистить контейнер для сбора пыли, отщёлкните крышку и снимите её.

Переверните контейнер для пыли и найдите прижимной язычок.

Поднимите HEPA-фильтр стакана для пыли вверх, чтобы снять его.

На третьем изображении показаны все фильтры, вынутые из пылесоса.

Открутите два винта под контейнером для пыли внутри пылесоса.

Переверните пылесос.

Открутите оба винта на дне рукоятки.

Открутите оба винта рядом с колёсами.

Переверните пылесос.

Осторожно поднимите верхнюю часть.

Не пытайтесь снять полностью. К корпусу все ещё подключены провода.

Найдите плату управления.

Отсоедините каждый оранжевый разъём.

Убедитесь, что Вы помните, какой оранжевый разъём куда подключался!

Отключите красные провода. Провода могут сниматься с трудом. Если это так, можно использовать плоскогубцы, чтобы снять провода.

Не раскачивайте провода, это может повредить металлические крепления.

Снимите верхнюю часть.

Открутите два верхних винта на пылесосе.

Открутите два задних винта.

Поднимите мотор и сдвиньте его, чтобы получить доступ к катушке.

Открутите винт на катушке.

Снимите пластиковый круг.

Снимите мотор.

И Вы закончили!

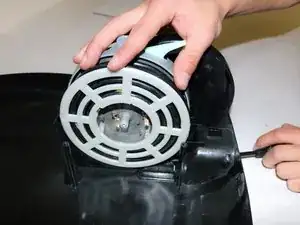

Возьмите катушку со шнуром и сам шнур. Убедитесь, что шнур полностью втянут.

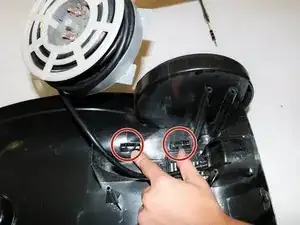

Потяните катушку со шнуром, чтобы вынуть её. Вы должны услышать щелчок, указывающий на то, что она отстегнулась в месте, показанном на изображении.

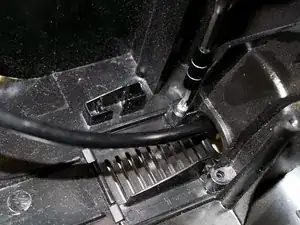

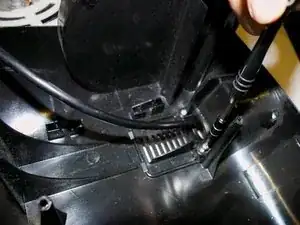

Используйте отвертку, чтобы выкрутить винты с обеих сторон шнура.

Переверните пылесос.

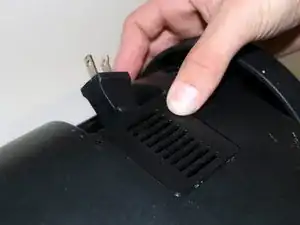

Снимите решётку, удерживающую сетевой шнур, как показано на фото.

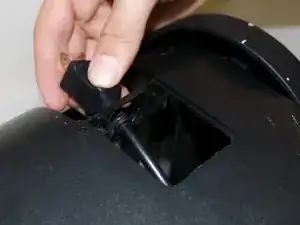

Возьмитесь за головку сетевого шнура и потяните вверх.

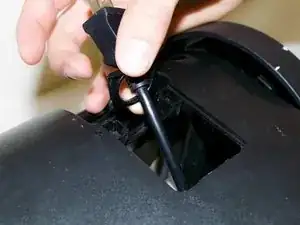

Сетевой шнур должен отсоединиться от корпуса пылесоса, как показано на фото.

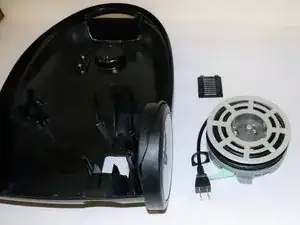

Снимите барабан шнура и сам шнур с корпуса пылесоса.
