Xiaomi ROBOROCK S50200 полная разборка

Выключите устройство, удерживая кнопку питания.

Откройте крышку вверх.

Поднимите контейнер для пыли вверх и извлеките его.

Вставьте лопатку (лопатку-плоский инструмент) с боковой стороны

Освободите защёлки, провернув лопатку

Поднимите крышку вверх

На этих фотографиях передний бампер уже снят. Для этих инструкций это не обязательно.

Ослабьте 6 винтов петлей

Поднимите и снимите петли

Снимите заслонку, подняв её вверх

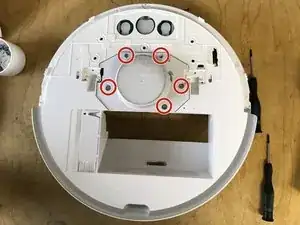

Удалите 5 винтов, крепящих крышку

Снимите крышку, подняв её вверх

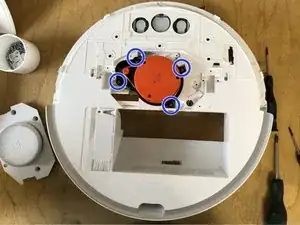

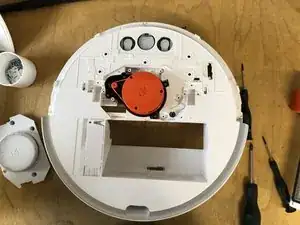

Снимите 4 винта лазерного модуля

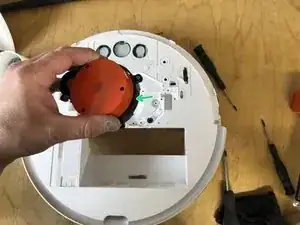

Поднимите модуль вверх (модуль всё ещё подключён к плате)

Снимите держатель основной щётки, нажав оба фиксатора внутрь и подняв его вверх.

Извлеките основную щётку.

Удалите винт, фиксирующий боковую щётку.

Винт не нужно откручивать полностью; просто ослабьте его и снимите вместе с щёткой.

Снимите боковую щётку вместе с винтом, подняв её вверх.

Подденьте переднее колесо отверткой.

Полностью вытяните переднее колесо вверх, чтобы снять его.

Удалите семь винтов, крепящих нижнюю панель.

Поднимите нижнюю крышку вверх.

Поднимите аккумулятор за две язычка.

Отключите разъём.

Удалите четыре винта корпуса основной щётки

Выньте корпус основной щётки, подняв его вверх

Удалите 8 винтов с нижней стороны бампера

Снимите металлическую полосу

Оттяните бампер вперёд, избегая изгиба двух металлических пластин

На фотографиях установлена другая кромка, которой нет в оригинальном состоянии

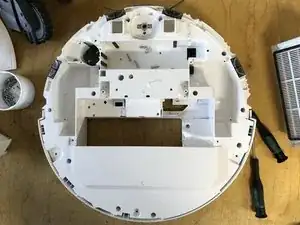

На фотографиях показано, что пол уже снят — для этого ремонта это не обязательно

Удалите три винта крепления мотора

Вытяните мотор вверх (разъём подключён к плате)

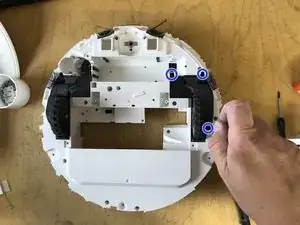

Удалите три винта привода

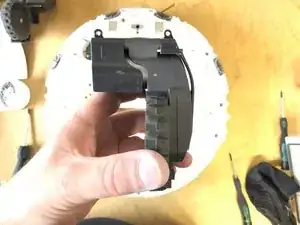

Снимите колесо вверх (подключено к плате через разъём)

Удалите три винта привода

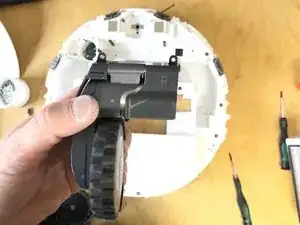

Снимите колесо вверх (подключено к плате через разъём)

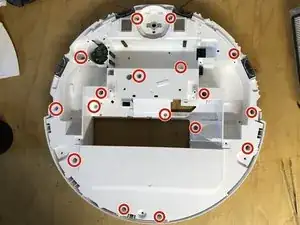

Удалите 17 винтов на нижней стороне

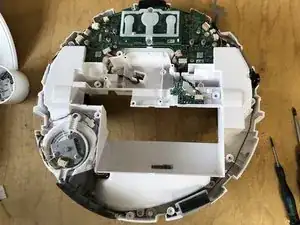

Поднимите крышку вверх
