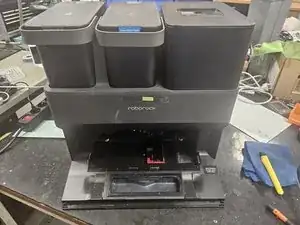

Док-станция S7 MaxV Ultra: замена всасывающего вентилятора

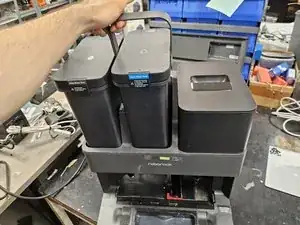

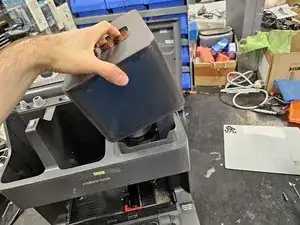

Снимите резервуары для воды и крышку пылесборника.

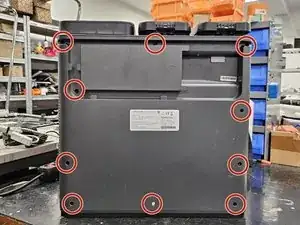

Выверните винты крестовой отверткой PH2.

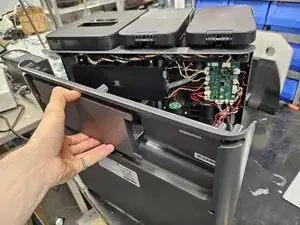

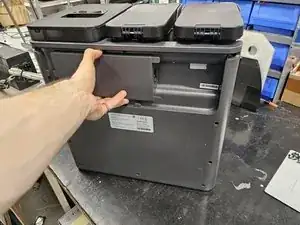

Снимите заднюю крышку.

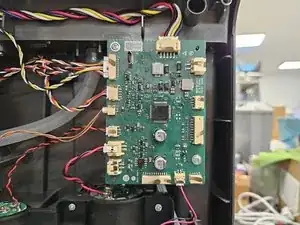

Отключите отмеченные разъёмы от материнской платы.

Можно отключить все разъёмы, но это не обязательно.

Снимите стяжку.

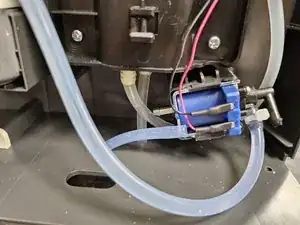

Отключите трубку подачи воды к щётке обслуживания.

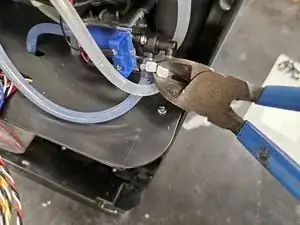

Перережьте стяжку.

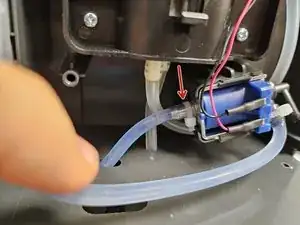

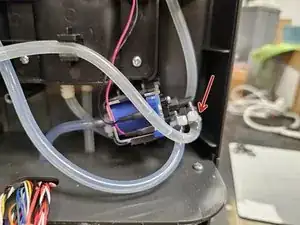

Отсоедините трубку от клапана.

Отключите трубку грязной воды.

Необходимо отсоединить её только снизу, не нужно отсоединять и сверху.

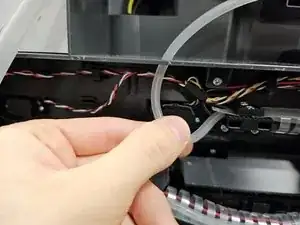

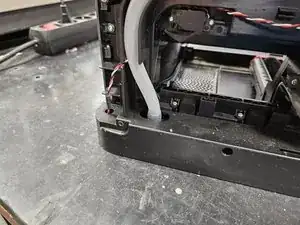

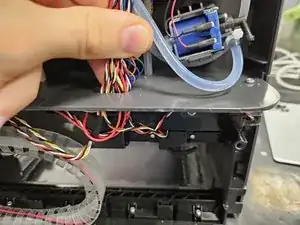

Протолкните провода и трубку через отверстия в нижнюю половину док-станции.

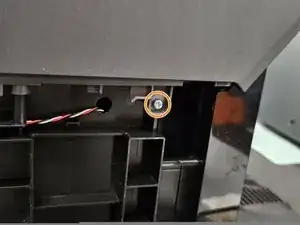

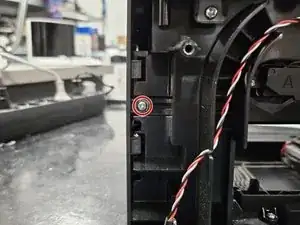

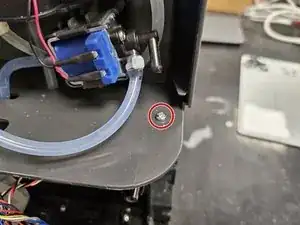

Выверните отмеченный винт крестовой отверткой PH2.

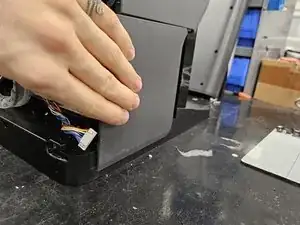

Подвиньте боковую панель на себя.

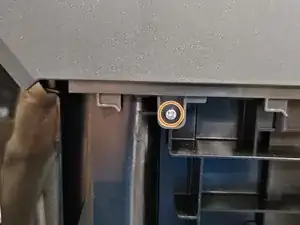

Выверните винт крестовой отверткой PH2.

Выверните винт крестовой отверткой PH2, затем сдвиньте панель с направляющих.

Выверните винт крестовой отверткой PH2.

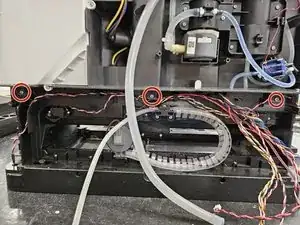

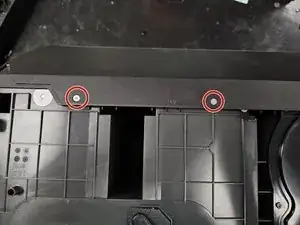

Выверните отмеченные винты крестовой отверткой PH2.

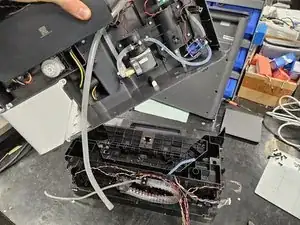

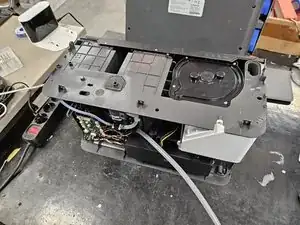

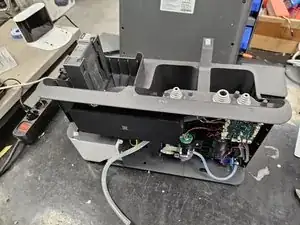

Плотно возьмитесь за верхнюю половину.

Разъедините их.

Отложите нижнюю половину в сторону, так как в этом руководстве мы будем работать с верхней частью.

Переверните её.

Выверните отмеченные винты крестовой отверткой PH1.

Снимите переднюю крышку. Она всё ещё удерживается несколькими защёлками.

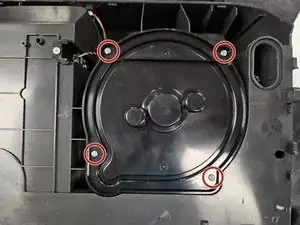

Выверните отмеченные винты крестовой отверткой PH2.

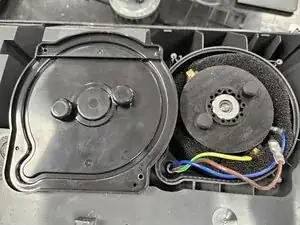

Снимите пластиковую крышку.

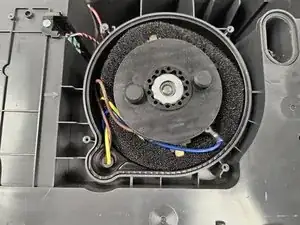

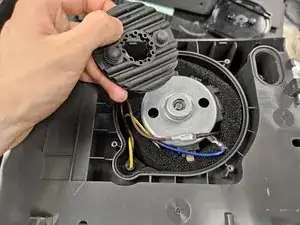

Снимите резиновую заглушку.

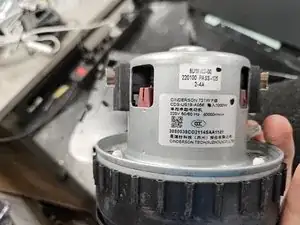

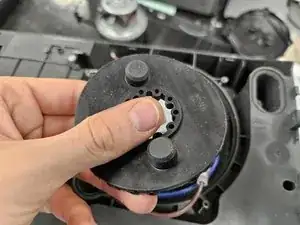

Извлеките всасывающий вентилятор.

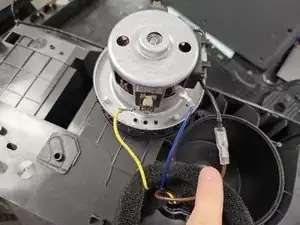

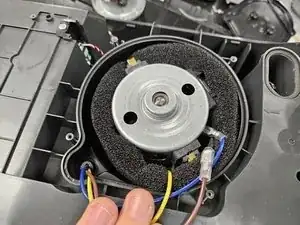

Сдвиньте поролон дальше по проводам, чтобы обнажить все разъёмы, затем отключите их.

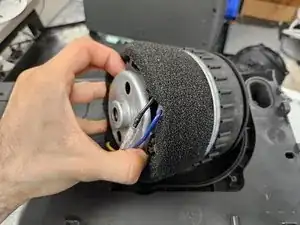

Подсоедините разъёмы к новому всасывающему вентилятору, затем натяните на него поролон.

Установите вентилятор обратно.

При установке резиновой заглушки убедитесь, что всасывающий вентилятор правильно расположен, чтобы пластиковая крышка на него надевалась корректно.

После этого соберите устройство в обратном порядке.

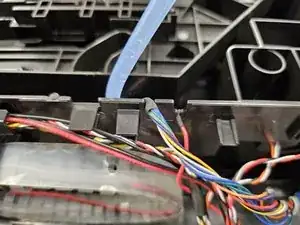

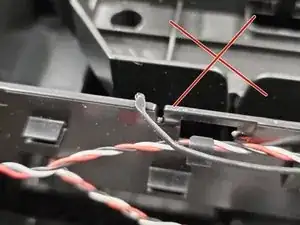

При стыковке половин убедитесь, что кабели лежат в своих пазах.
