Док станция S7 MaxV Ultra: Замена материнской платы

В этом руководстве показано, как заменить материнскую плату блока дока робот-пылесоса Roborock S7 MaxV Ultra.

Рекомендуется прочитать всё руководство перед началом разборки, а затем следовать шагам по мере необходимости.

Шаг 1

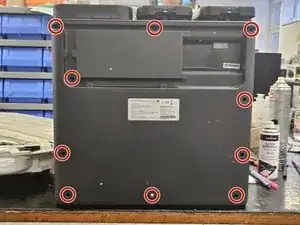

Удалите отмеченные винты.

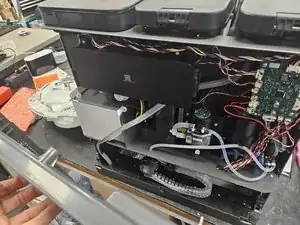

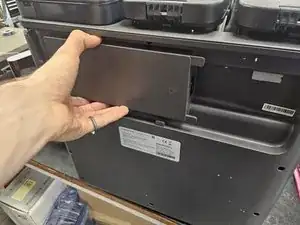

Снимите заднюю крышку.

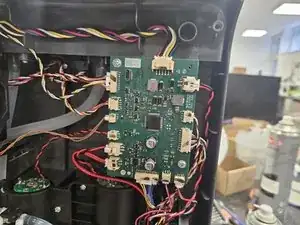

Отключите кабели от материнской платы.

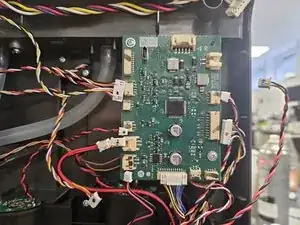

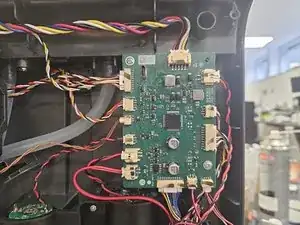

Материнская плата находится в верхнем правом углу самого дока.

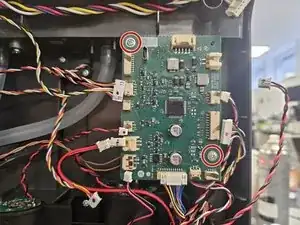

Удалите винты.

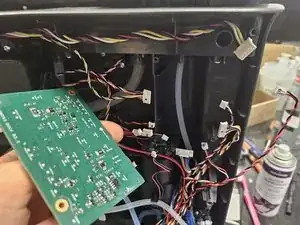

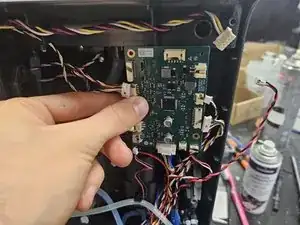

После этого извлеките материнскую плату.

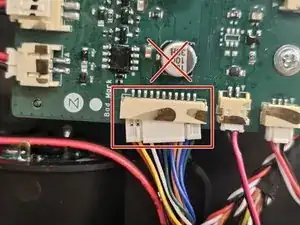

При подключении кабелей к новой материнской плате убедитесь, что все разъемы полностью подключены.

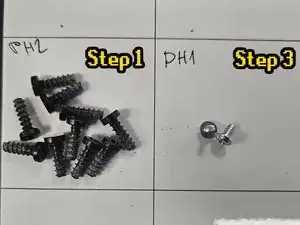

Вот винты, организованные по шагам и размерам.

Используйте это как справочник во время сборки, если потребуется.

Чтобы завершить сборку, просто установите заднюю крышку и закрутите её обратно.

Перевод руководства с ifixit.com
