Roborock S7: Замена датчика расстояния лазера

Фиксируется только защёлками.

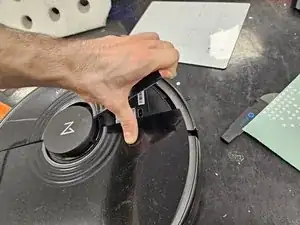

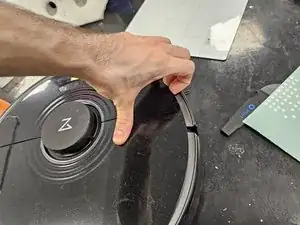

Сильно потяните крышку.

Удалите винты.

Снимите пластиковые защёлки, затем снимите заднюю часть верхней крышки.

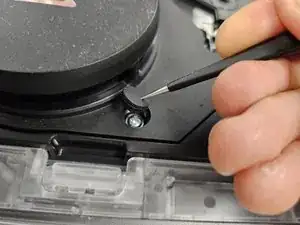

Снимите резиновые заглушки, закрывающие 2 винта.

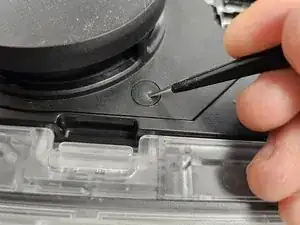

Существует несколько приёмов для этого, но я обычно просто прокалываю их пинцетом с острым наконечником. Также можно поддеть их между корпусом и резиновой заглушкой.

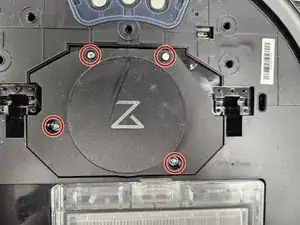

Удалите винты.

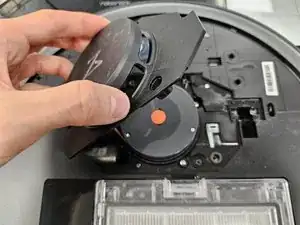

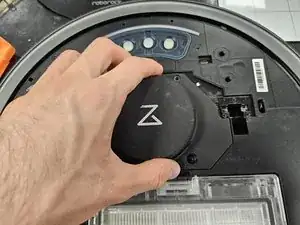

Затем просто возьмите и поднимите каркас LDS.

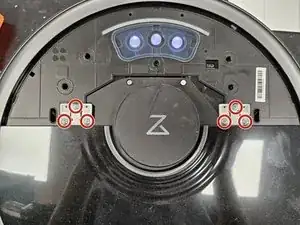

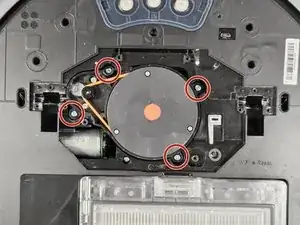

Удалите четыре отмеченных винта.

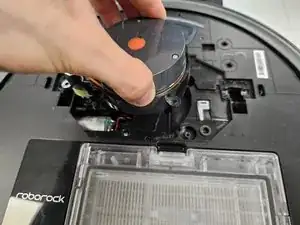

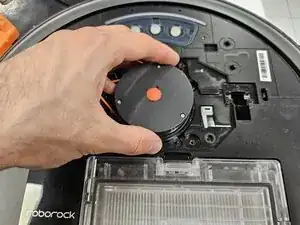

Затем, как и с каркасом, просто поднимите LDS из гнезда.

Одна версия LDS меньшего размера и соединена с материнской платой через кабельный разъём. Вы также увидите 8 винтов, просто отвинтите внутренние 4, затем медленно приподнимите модуль, пока не сможете перевернуть его и отключить разъём.

Если у вас есть замена LDS, просто установите новый модуль и соберите устройство обратно.

Если вы планируете заменить или почистить мотор LDS, выполните следующие действия.

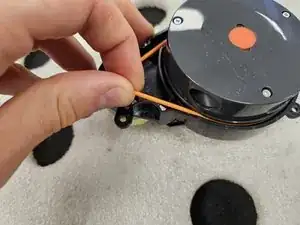

Просто снимите резиновое кольцо, соединяющее LDS и мотор.

Не растягивайте его. Оно гибкое, но при сохранении растянутого состояния деформируется окончательно.

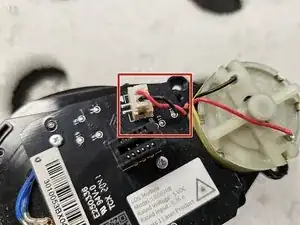

Опять же, существуют разные версии LDS. У одних есть разъёмы для мотора, у других мотор припаян.

В зависимости от вашей версии, возможно, придётся припаять новый мотор.

Если есть разъём, отключите его сейчас.

Эти винты очень легко сорвать. Поддерживайте хорошее прижатие и поворачивайте медленно.

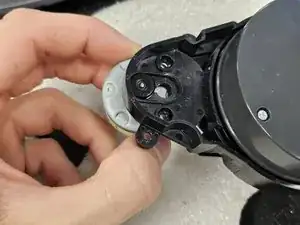

Удалите винты. Используйте точную отвертку PH #00.

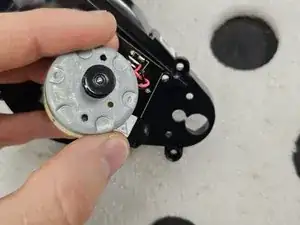

Если мотор припаян к плате LDS и вы ещё не распаяли его, медленно и осторожно извлеките его.

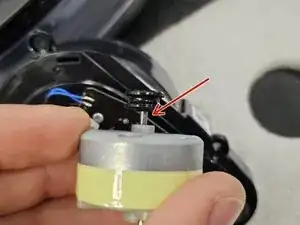

После извлечения мотора проверьте, чист ли приводной шток. Если нет — очистите его, затем проверьте, устранило ли это Ошибку 1.

Во многих случаях приводной шток забит волосами, пылью и грязью, что приводит к заеданию мотора и невозможности вращать LDS (особенно в новых версиях с меньшим LDS).

Вы можете проверить мотор, подключив его к батарее 5 В. Можно использовать и 12 В, но при длительной работе вы рискуете повредить мотор.

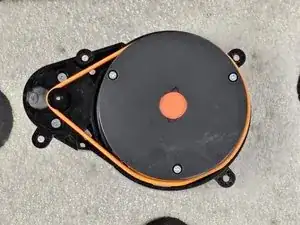

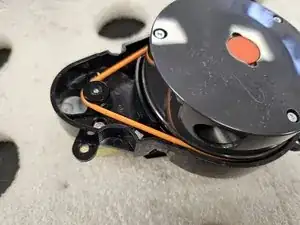

Установите резиновое кольцо в канавку на моторе и над канавкой вокруг LDS.

Нажмите резинку вниз, затем поверните LDS, чтобы посадить резинку в канавку.

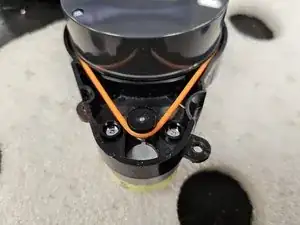

Сделайте полный оборот и зафиксируйте всё резиновое кольцо.

Проверьте вращение LDS. Если он свободно крутится и медленно останавливается — всё в порядке. Если останавливается резко, вы неправильно установили резинку или мотор что-то заедает.

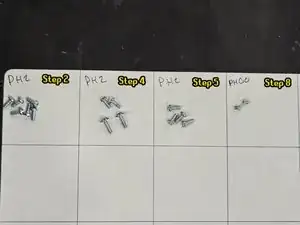

Здесь винты организованы по шагам и размерам.

Используйте это как справочник при сборке.
