Ремонт реле морозильника BQP2-4.7
Мотор в компрессорах морозильников требует немного больше мощности для запуска, чем для работы. Он получает эту дополнительную мощность через вторичную катушку, которая включается, когда морозильник впервые включается, а затем питание на эту катушку отключается. После запуска мотор может продолжать работать только с первой катушкой.
Вторичная катушка управляется запускным реле. Оно работает с термистором — резистором, сопротивление которого увеличивается после достижения определенной температуры, тем самым отключая ток на катушку запуска.
Если катушка запуска выходит из строя, вы можете заметить, что морозильник не охлаждает, тогда как компрессор становится теплым. Часто термистор может лопнуть, и вы услышите его греметь внутри реле, но это не всегда так. Вы можете проверить реле с помощью измерителя сопротивления. У BQP2-4.7 значение должно составлять около 4.7 Ом при комнатной температуре. Любое другое значение означает, что оно, вероятно, неисправно.
По какой-то причине довольно сложно достать BQP2-4.7, поэтому мы будем ремонтировать одно, используя детали из легко доступного и недорогого аналогичного реле — QP2-4R7.
Шаг 1

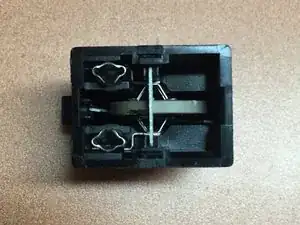

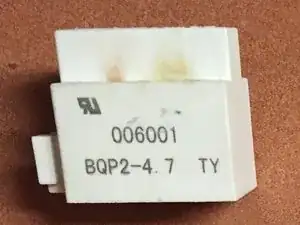

Сгоревшее реле. Обратите внимание на коричневые следы от тепла. На изображении показан реле с уже удаленными внутренностями, поэтому ваше будет показывать выводы.
Шаг 2

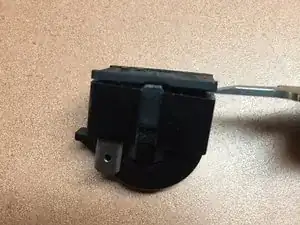

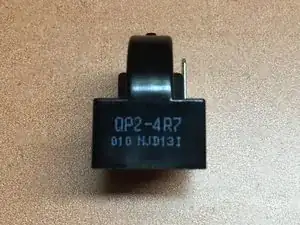

Снимите дно с QP2-4R7. Вы можете сломать заклепки на нижней пластине, но это нормально, так как нам не нужно корпус. Загляните внутрь, и вы увидите диск, удерживаемый короткой металлической опорой. Используйте плоскогубцы, чтобы снять опору и извлечь диск.
Повторите процесс для BQP2-4.7, но будьте осторожны, чтобы не повредить корпус, если это возможно.
Шаг 3
Обратите внимание на сгоревший компонент в красном квадрате по сравнению с блестящим новым в зеленом квадрате.
Очистите выводы на BQP2-4.7 от любых остатков, чтобы обеспечить хорошее соединение с новым термисторным диском.
Соберите BQP2-4.7, сначала вставив выводы, затем вставив диск между соединителями и наконец, закрепив крышку обратно.
Если у вас есть измеритель сопротивления, проверьте, что сопротивление на выводах составляет около 4.7 Ом при комнатной температуре.
Заключение
Установите реле обратно в морозильник и протестируйте его.
Имейте в виду, что морозильник включится только если диск холодный, поэтому, если он включится сначала, а затем вы выключите морозильник, он, вероятно, не включится снова сразу, так как термистор уже теплый. Дайте ему 5 минут и попробуйте снова.
Перевод руководства с ifixit.com
