Ремонт диффузора холодильника Side-by-side

Опорожните верхние три полки холодильника и верхние две полки морозильника, переложив содержимое в кулер(ы).

Отметьте положение полок кусочком ленты. Затем снимите полки, поднимая передний край, затем поднимите и потяните их на себя.

Выключите холодильник (у нас выключатель находится в верхнем левом углу холодильника). Затем отключите его от сети или выключите автомат.

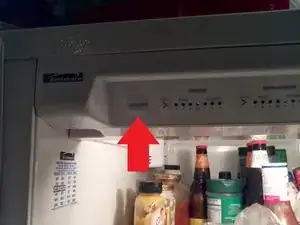

Снимите крышку проводки в верхней левой кромке холодильника. Она крепится одним винтом с крестообразной шлицем.

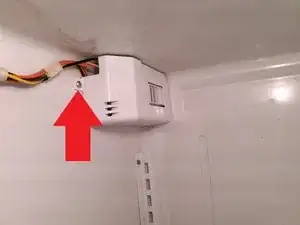

Отвинтите винт на передней части крышки диффузора. Сам диффузор по-прежнему будет плотно сидеть на месте.

Отстегните проводной разъём от нижней части диффузора. Снимите кусок ленты, держащий провода на диффузоре. Другой проводной разъём спереди диффузора мы снимем позже.

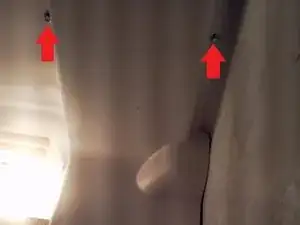

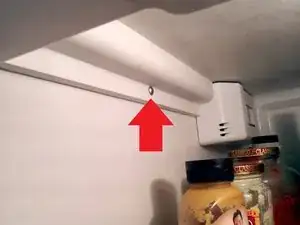

Закройте дверцу холодильника и откройте дверцу морозильника. Вверху морозильника находится воздушный канал, который выйдет вместе с задним воздушным каналом. Снимите пару винтов на верхнем канале, используя шестигранную головку 1/4". Задний канал по-прежнему будет удерживать верхний канал на месте.

Если Вы помогаете кому-то, Вы можете заметить, что диспенсер льда находится прямо рядом со спиной человека, занятыми работой в холодильнике. Если только не очень жарко, постарайтесь не просыпать кубики льда внутрь одежды вашего товарища.

Посмотрите, как задний и верхний каналы соединяются. Задний канал, по крайней мере у нас, закреплён на скрытых пружинных защёлках. Потяните нижний край заднего канала вперёд. По мере выхода верхней части заднего канала верхний канал выпадет тоже. Не дайте ему упасть на пол.

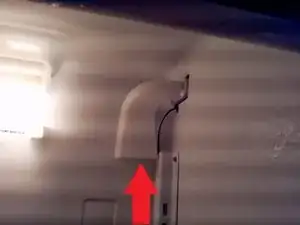

Теперь виден угловой воздуховод со стороны холодильника. Он просто вынимается влево.

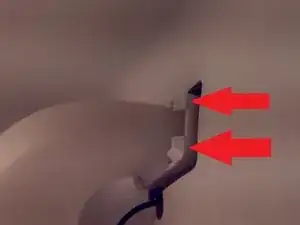

В каждом углу воздуховода холодильника есть пружинная защёлка. Аккуратно сдвиньте их к центру отверстия, затем к холодильнику.

Защёлок четыре, но на фото показаны только две. (Я забыл снять фото после удаления углового воздуховода, так что представьте, что он убран и Вы видите остальные две. Пожалуйста, сделайте фото и обновите эту страницу.)

Закройте дверцу морозильника и вернитесь к стороне холодильника. Но сначала, если Ваш помощник уронил лёд в спину Ваших шорт на предыдущем шаге, не стесняйтесь отплатить тем же.

Добро пожаловать обратно к стороне холодильника. Теперь просторно после того, как Вы были загнаны в морозильник, не так ли? Модуль диффузора должен свободно выдвинуться. В следующем шаге мы снимем провода.

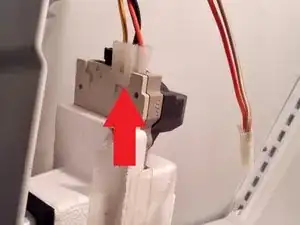

На стороне диффузора, прилегающей к стенке, Вы увидите маленькую защёлку, удерживающую проводной разъём. Аккуратно подденьте её и снимите разъём.

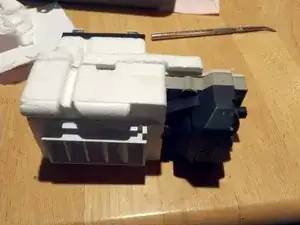

Теперь Вы можете отнести неисправную деталь в лучшее освещение. Возможно, Вы сможете просунуть мизинец и пошевелить дверцу диффузора. Если она свободно открывается и закрывается, защёлка дверцы сломана. Если нет, возможно, мотор тоже вышел из строя. (Кто-нибудь, пожалуйста, внесите диагностику для этого)

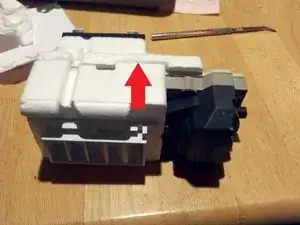

Сборка диффузора является «необслуживаемой» частью. Если Вы не упрямы, как я. Аккуратно разрежьте пену по линии клея по кругу с помощью резака или острого ножа. Теперь снимите верхнюю половину пены.

Теперь снимите крышку диффузора. Она удерживается четырьмя парами защёлок. Сожмите каждую пару защёлок плоскогубцами с длинными губками и аккуратно поднимите этот угол. После освобождения всех защёлок Вы можете снять крышку. Не наклоняйте основание, иначе дверца выпадет.

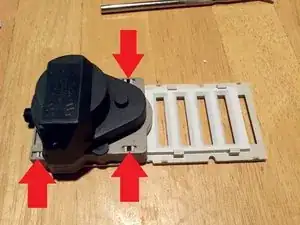

На фото я отметил только три защёлки. Если не можете найти четвёртую защёлку, то я знаю, что Вы сделали с пивом, которое не поместилось в кулер на шаге первом!

Обратите внимание, какая сторона дверцы вверх. Теперь Вы можете выдвинуть дверцу и найти пластиковую защёлку, которая отломалась.

Осмотрите дверцу, чтобы определить, где её можно усилить, не мешая работе кулачка и не утолщая дверцу. Приклейте пластиковую защёлку на место, используя кусочек плоской зубочистки или обрезок пластика в качестве усилителя. Используйте суперклей или эпоксидную смолу. Не применяйте нагрев для отверждения эпоксидки — этот пластик легко размягчается под теплом.

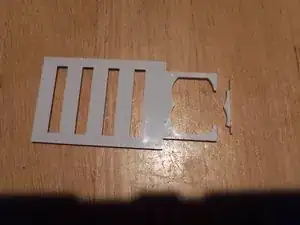

На фотографии видно сломанную защёлку и кусочек зубочистки рядом с ней.

Соберите диффузор обратно, убедившись, что кулачок правильно сидит в отверстии дверцы диффузора. Если при защёлкивании возникают трудности, ещё раз проверьте положение дверцы.

Зажмите пенную часть сборки обратно вокруг пластика. Заклейте шов лентой. Я использовал армированную ленту, но подойдёт упаковочная или электрическая лента.

Теперь соберите всё в обратном порядке:

«Второй куплет, то же, что и первый. Немного громче, только в обратном порядке.»

Обязательно включите холодильник, подключите его в сеть, включите автомат защиты и т.д.

Дочерпите тающее мороженое.
