Panasonic NR B 53 V1 Очистка вентилятора/вентилятора холодильника
Когда вентилятор покрывается пылью, а жалюзи забиваются жиром и пылью из кухни, снижается воздушный поток, холодильник потребляет больше электроэнергии, увеличивается шум и ухудшается охлаждение. Поэтому его необходимо почистить.
ВНИМАНИЕ: В ХОЛОДИЛЬНИКЕ СОДЕРЖИТСЯ ВОСПЛАМЕНИЯЮЩИЙСЯ ГАЗ. ПРИ УТЕЧКЕ ТРУБОПРОВОДА ОБРАЗУЕТСЯ ВЗРЫВООПАСНАЯ СМЕСЬ. ЭТО ОЧЕНЬ ОПАСНО, ЕСЛИ ВЫ РАБОТАЕТЕ НЕПРАВИЛЬНО ИЛИ НЕАККУРАТНО. НЕ ДЕЛАЙТЕ ЭТО ДОМА, ЕСЛИ ВЫ НЕ УВЕРЕНЫ, ЧТО МОЖЕТЕ ЭТО СДЕЛАТЬ.
Шаг 1
Сначала необходимо опустошить холодильник, потому что при его перемещении вещи внутри могут упасть. Отодвиньте его от стены. Следите за шлангом с водой.

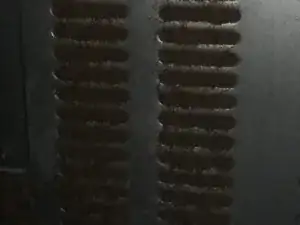

На изображении видно сильно засорённые воздушные жалюзи на задней панели моего холодильника. Это загрязнение всего ЗА ТРИ ГОДА! Воздух не может свободно проходить, что очень плохо для холодильника.
При открытии будьте ОЧЕНЬ осторожны — в трубках находится воспламеняющийся газ.
Шаг 2

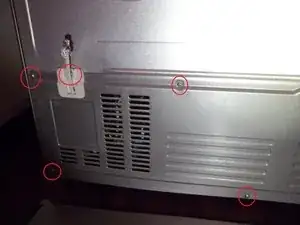

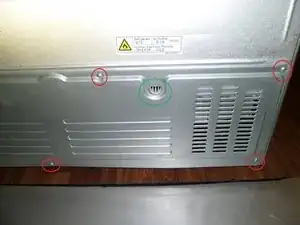

На задней панели находятся винты PH2. Один скрыт за водяным шлангом.
Все винты одинаковой длины.

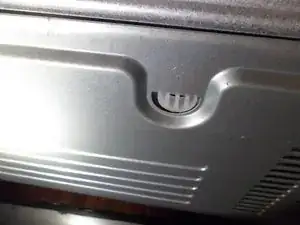

В зелёном круге виден слив воды из резервуара автоматической разморозки. В нём есть вода! Поэтому открывайте крышку медленно.

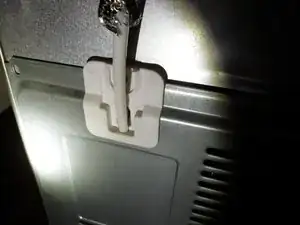

Мне пришлось обрезать водяной шланг; если вы делаете то же, не забудьте перекрыть кран. Я обмотал шланг алюминиевой фольгой, чтобы в шланг не попала пыль, так как там много пыли, и это нежелательно. Для сборки шланга вам понадобится соединитель 1/4".
Шаг 3

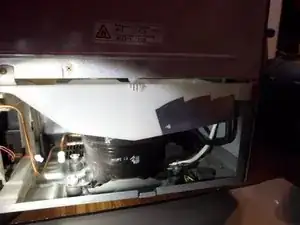

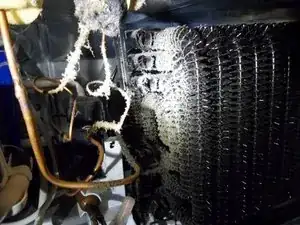

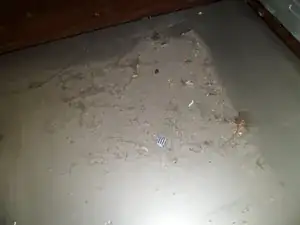

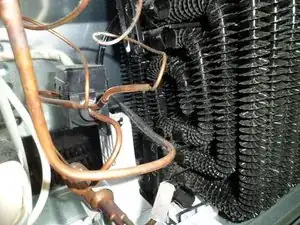

Слова не нужны. Это фотографии внутренней части за задней панелью. ... Это загрязнение ВСЕГО за 3 года, и вы не поверите, но у нас «чистое» хозяйство...
Шаг 4

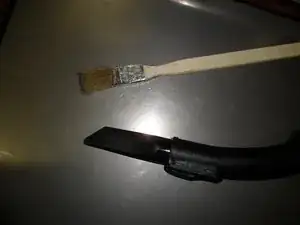

Возьмите новую чистую длинную кисть и пылесос и постарайтесь удалить всю грязь. Да, намного лучше теперь.
Шаг 5

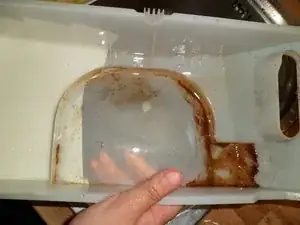

Также очистите водяной резервуар. Его можно легко вытащить, но делайте это медленно, в нём есть вода. Выглядит как подливка к моему шницелю.
Шаг 6
У вентилятора есть белый кронштейн с немного вспененного материала у газовой трубки. У меня нет фото этой детали, но её можно увидеть в шаге №9. Перейдите к шагу №9. Осторожно снимите её. Есть разъём с защёлкой. У вентилятора нет винтов и зажимов. Просто аккуратно потяните. Очень просто!
Шаг 7

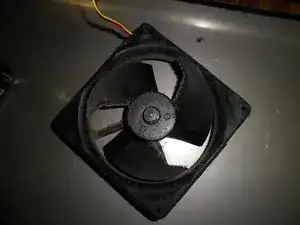

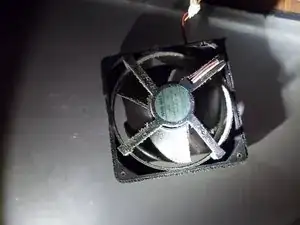

Здесь можно прочитать маркировку на вентиляторе.

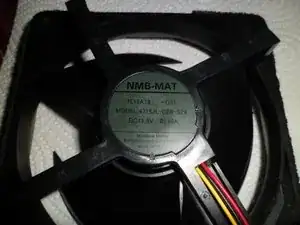

На ней указано: NMB MAT - 1L12A79 - g51 - Model 4715JL-09W-S29 - DC 11.5V - 0,19A - Minebea Motor China ...
Шаг 8

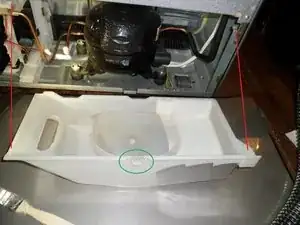

Здесь показано, как вставить водяной резервуар на место. Там нет винтов, зажимов и специальных приёмов.
Большая чёрная деталь — компрессор. Он может быть ГОРЯЧИМ, будьте осторожны — и он содержит воспламеняющийся газ, будьте ОЧЕНЬ осторожны. Трубки также заполнены воспламеняющимся газом!
Шаг 9

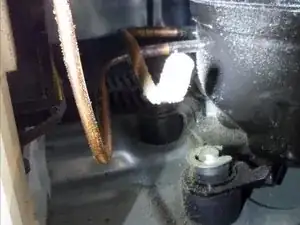

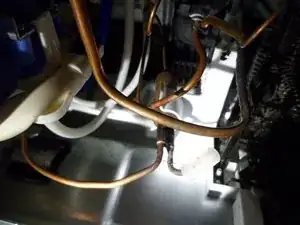

Направление вентилятора — просто вставьте его, следите за проводами и газовой трубкой. Затем установите белую деталь, как показано на втором фото: трубка лежит в этой пене. да.
Шаг 10

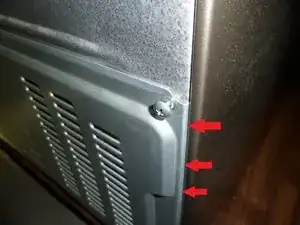

Теперь можно закрыть панель: посмотрите, где я сделал красные стрелки — это должно войти в зазор сбоку, также следите за водяным шлангом.
Заворачивайте винты как показано в шаге №2.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
