Обходной путь плюсового блока нагревателя посудомоечной машины Whirlpool DWH B00 W для подачи горячей воды

Бытовая техника

Данное руководство показывает, как модифицировать посудомоечную машину Whirlpool DWH B00 W (Ikea) для использования с подачей горячей воды, обходя блок нагревателя посудомойки.

На это меня подтолкнули, так как мой блок нагревателя был неисправен, что приводило к срабатыванию предохранителя всякий раз, когда устройство пыталось нагреть воду. Более того, можно сэкономить энергию, так как использование горячей воды (например, нагретой с помощью масла или газа) гораздо более эффективно, чем использование электрических водонагревателей.

В этом руководстве показано, как отключить блок нагревателя и обойти термосенсор управляющей цепи, чтобы принять эту модификацию без прерывания программы мойки. Поэтому замена деталей для данного метода не требуется.

Хорошо то, что модификацию можно очень просто отменить, если вы хотите повторно использовать ваш блок нагревателя (или если вы заменили неисправный блок нагревателя).

Шаг 1

Отключите электропитание посудомоечной машины перед разборкой устройства.

Закройте водяной клапан.

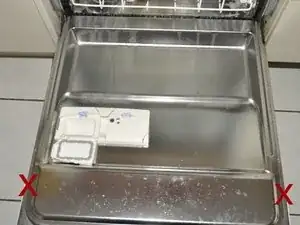

Откройте переднюю дверь устройства и ослабьте 4 винта, отмеченные красным. Не выкручивайте их полностью.

Осторожно закройте дверь, держа за ручку.

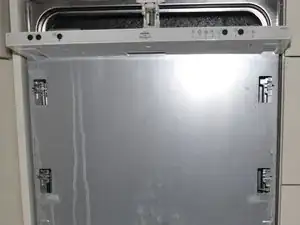

Опустите переднюю дверь примерно на 4 см. Затем вы можете снять переднюю облицовку.

Шаг 2

Откройте переднюю дверь.

Полностью выкрутите винты, отмеченные красным.

Закройте переднюю дверь.

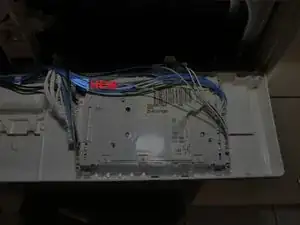

Осторожно отсоедините верхнюю белую пластиковую деталь, содержащую плату управления.

Шаг 3

Отключите разъем HEW.

Рекомендую изолировать конец кабеля с помощью изоленты.

Шаг 4

Этот шаг необходим, так как иначе посудомоечная машина прервет свою программу примерно через 25 минут, издавая сигналы и показывая мигающий узор № 3. После установки резистора на 10 кОм параллельно к NTC (имеющему около 50 кОм при 20 градусах Цельсия) управляющий блок подозревает гораздо более высокую температуру воды (около 80 градусов Цельсия).

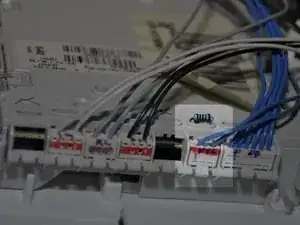

Отключите разъем NTC, который выделен на рисунке.

Согните выводы резистора и вставьте его в отверстие разъема NTC. Обмотайте провода резистора так, чтобы они были подключены параллельно к NTC (обещаю добавить фото для этого в ближайшее время). Используйте пинцет для этого.

Подключите разъем NTC, тем самым создавая соединение с резистором.

Заключение

Чтобы собрать устройство обратно, выполните эти инструкции в обрат

Перевод руководства с ifixit.com
