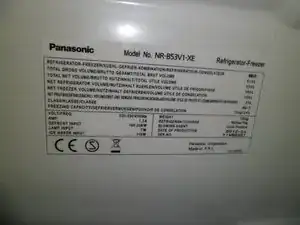

PANASONIC NR B 53 V1 Холодильник — перенос корпуса водяного фильтра наружу

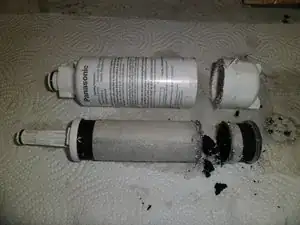

ПЕРЕД СНЯТИЕМ ФИЛЬТРА ПЕРЕКРОЙТЕ ПОДАЧУ ВОДЫ. Положите полотенце в холодильник. Также отключите сеть переменного тока. Это разобранный водяной фильтр. Внутри находится активированный уголь, который адсорбирует вредные частицы. Его нужно менять каждые 6 месяцев или чаще.

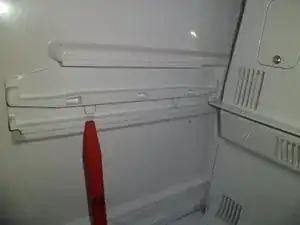

Сначала выньте три ящика. Верхний — для мяса, средний — для витаминов, нижний — зона свежести. Между отделениями для мяса и витаминов находится дно, защёлкивающееся клипсами. Используйте пластиковый инструмент или деревянную полоску, чтобы открыть клипсы и снять дно. Винтов нет.

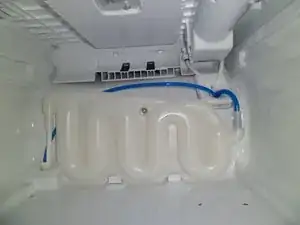

За нижним ящиком находится пластиковая панель, которую можно легко отщёлкнуть. Теперь видно резервуар для воды для водораздачи. Также справа видно трубки для фильтра. Винтов нет.

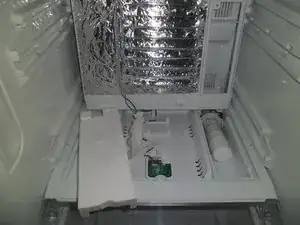

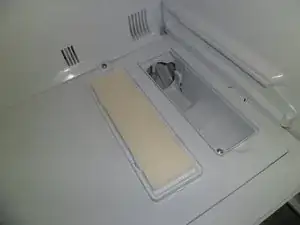

Под дном над нижним ящиком расположена нагревательная фольга. Открутите сзади винт с головкой PH2. Также есть винт PH2 спереди слева в месте фильтра. Теперь аккуратно приподнимите дно. Выньте элемент из пенопласта. Затем откройте пластиковый пакет с разъёмом питания нагрева. Перед отключением этого разъёма следует отключить сеть переменного тока.

Теперь можно снять нагреватель; верхнюю часть дна.

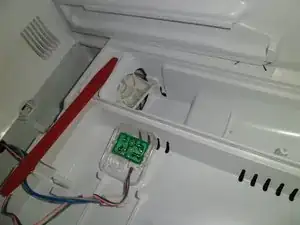

Открутите более короткий винт PH2, чтобы отсоединить светодиодную лампу на дне. Это необходимо, потому что с подключёнными проводами нельзя вытащить шасси дна.

Теперь вытащите шасси нижней части дна, используйте пластиковый инструмент для клипс. Снимите держатель водяного фильтра.

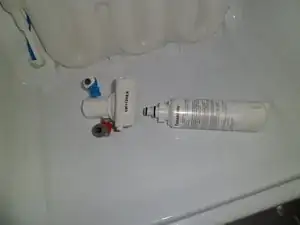

Здесь изображён держатель фильтра. Полотенце впитывает воду.

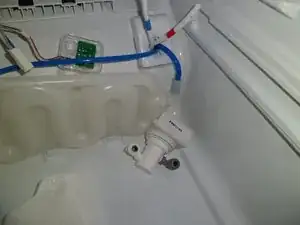

Входной шланг — 8 мм. Выходной — 6,35 мм (1/4"). Подставьте небольшое полотенце под держатель.

Снимите шланги. Может вытечь немного воды. Пометьте трубки красной и синей лентой. Это упростит повторную сборку при проверке по гарантии.

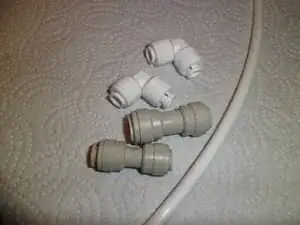

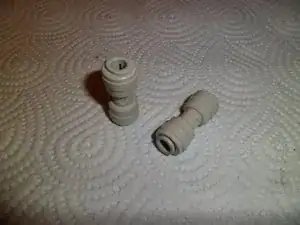

Теперь вам понадобятся соединительные муфты. Переходник с 6,35 мм (1/4") на 8 мм (5/16"), муфта 6,35–6,35 и кусок шланга 6,35 мм. Аккуратно отрежьте шланг ровно и чисто острым ножом. Затем просто защёлкните эти детали между собой. Теперь у вас есть байпас для оригинального места установки фильтра.

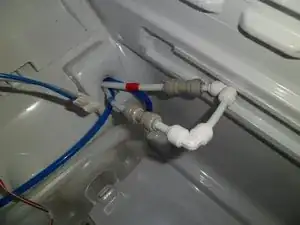

Здесь детализация входа и выхода.

Соберите всё в обратном порядке, не забудьте винты PH2 — и готово.

Теперь вы можете установить внешний водяной фильтр.

Первая течь воды будет тёмной от угольной смолы. Не пить. Также в шланге будет много воздуха, вода будет течь неравномерно и могут возникать шумы. Дайте время — это пройдёт.

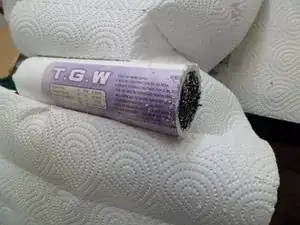

Это распиленный внешний фильтр, который я купил. Видна та же адсорбционная угольная засыпка, как в оригинальном фильтре.

Стоит примерно 10 долларов. Оригинал стоит около 80 долларов. Два фильтра требуются в год. Поэтому это было хорошее решение. Наслаждайтесь чистой водой.

Извините за мой плохой английский. Надеюсь, фото кому-то помогут.
