Ремонт термоэлектрического охладителя для вина

Бытовая техника

Термоэлектрические охладители часто используются в винных холодильниках. Эти охладители дешевле и легче, чем компрессорные установки, обычно применяемые в бытовых холодильниках. Устройства, произведённые в Китае, имеют схожую конструкцию, поэтому рекомендации в этом документе применимы ко всем подобным устройствам.

Шаг 1

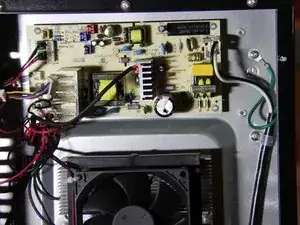

Снимите винты с задней стороны охладителя, затем снимите металлическую пластину с задней части устройства, чтобы открыть плату управления.

Шаг 2

На плате девять разъёмов. Некоторые из них расположены в очевидных местах, например, разъём подачи питания, обозначенный цифрой 1 на правой стороне платы. Другие разъёмы раскрашены в соответствии с цветом своих штекерных разъёмов. На моей плате имеются дополнительные штекерные разъёмы, что указывает на то, что эта плата используется в различных моделях.

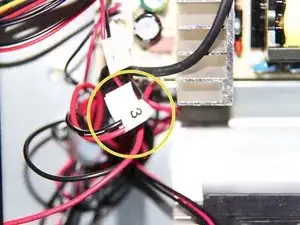

Я маркирую все разъёмы, требующие идентификации, чтобы избежать неправильного подключения.

Шаг 3

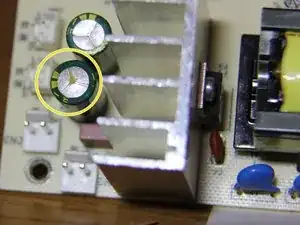

На двух конденсаторах видны следы электролита, вытекшего сверху компонента. Это типичный признак неисправного конденсатора.

Шаг 4

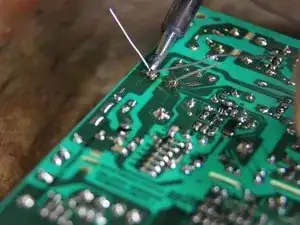

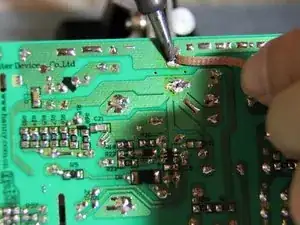

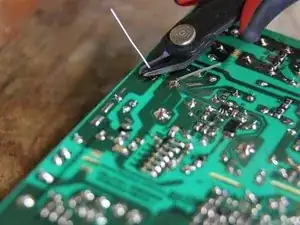

Удалите неисправные конденсаторы с помощью паяльника и медного оплетённого припоя.

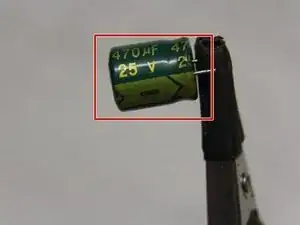

Один из вышедших из строя конденсаторов имеет параметры 25 В, 470 мкФ.

Конденсаторы чувствительны к температуре и часто маркируются допустимым диапазоном температур. В процессе работы конденсаторы нагреваются, что способствует их дальнейшему выходу из строя.

Шаг 5

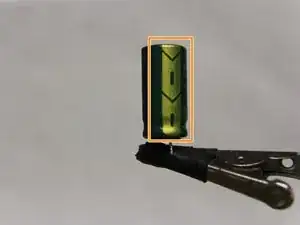

Я проверил конденсатор 470 мкФ и обнаружил, что его ёмкость составляет 237 мкФ. Проверка уже удалённого конденсатора не является строго необходимой. Если конденсатор течёт — его нужно заменить.
