Замена сетевого шнура De'Longhi EC155

Откройте верхнюю панель, чтобы открыть доступ к резервуару для воды.

Возьмитесь за резервуар за ручку и выньте его.

Переверните прибор вверх дном.

Отверткой Phillips №2 выкрутите четыре винта длиной 12 мм, расположенных в каждом углу нижней панели.

Снимите панель или переверните прибор и дайте панели выпасть.

Перед переворачиванием прибора снимите чёрный контейнер и решётку.

Переверните прибор вверх дном, лицевая часть направлена к вам.

Отверткой Phillips №2 выкрутите два винта длиной 52 мм, расположенные под верхней частью прибора.

Верните прибор в нормальное положение.

Отверткой Phillips №2 удалите два винта длиной 52 мм, находящиеся на выступе рядом с резервуаром.

Вставьте два пластиковых инструмента для поддевания под верхнюю ручку.

Используйте оба пластиковых инструмента как рычаг, чтобы снять верхнюю ручку.

Крепко возьмите крышку обеими руками.

Сильным движением тяните обеими руками от прибора.

Если вы услышите лёгкий щелчок, это нормально.

Используйте пластиковый инструмент для поддевания, чтобы нажать на защёлку на задней панели при подъёме.

Аналогично, просуньте руку в место, где был резервуар, и вставьте пластиковую лопатку под внутреннюю панель.

Не рекомендуется использовать пальцы на этом этапе, так как есть риск защемления.

Теперь вы готовы снять верхнюю часть.

Положите одну руку у задней части, другую — у передней, и приподнимите.

Можно приподнять переднюю и заднюю части по отдельности, чуть вывезя одну сторону перед другой. После этого снять верхнюю часть целиком будет проще.

Переверните прибор и отсоедините один конец трубки от отверстия резервуара для воды.

Протяните трубку через камеру с водяным насосом, чтобы она вышла из верхнего конца.

Поворачивайте клапан против часовой стрелки, мягко тянув.

Поворачивайте вспениватель по часовой стрелке, мягко тянув.

Удалите четыре винта 16 мм с головкой T20.

Снимите каждый зажим с клапана и сердечника с помощью точных угловых пинцетов.

Вытащите каждую светодиодную лампу быстрым рывком.

Аналогично, снимите каждый комплект проводов с регулятора настроек одним резким движением.

Переверните прибор и отсоедините один конец трубки от отверстия резервуара.

Полностью удалите другую трубку как из отверстия резервуара, так и из фильтра к водяному насосу.

Протяните трубку через камеру с водяным насосом, чтобы она вышла из верхнего конца.

Поворачивайте клапан против часовой стрелки, мягко тянув.

Наклоните сердечник вперёд, поднимая его сзади.

Если сердечник трудно вынуть, возможно, где‑то застрял провод, вероятно рядом с водяным насосом. Рекомендуется слегка покачать при подъёме, так как трубка для вспенивания находится под неудобным углом.

Также рекомендуется удалить клапан перед извлечением сердечника, чтобы уменьшить препятствия при движении. Но сердечник можно вынуть и без удаления клапана.

Отсоедините оба комплекта проводов от чёрного блока водяного насоса.

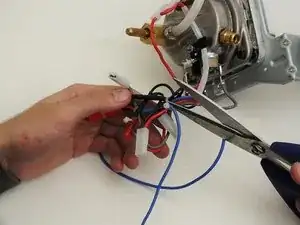

Перережьте стяжку, удерживающую все провода вместе.

Изолируйте синие провода от остальных и при необходимости снимите их с сердечника.
