Замена узла реле пуска WRS315SDHW

Бытовая техника

Используйте это руководство для замены узла реле пуска в вашем холодильнике Whirlpool WRS315SDHW.

Узел реле пуска представляет собой комбинацию реле пуска, реле перегрузки и пускового конденсатора, которые защищают цепь вашего компрессора. Если вентиляторы работают, а ваш компрессор не запускается, или вы слышите щелкающий звук от устройства, ваш узел реле пуска может быть неисправен.

Примечание: Некоторые фотографии показывают снятые двери для большей ясности. Снимать их не обязательно и это не изменит процедуру.

Шаг 1

Перед началом ремонта выполните следующее:

Закройте основной водяной клапан

Выключите устройство из сети

Шаг 2

Используйте трещотку с головкой 6,35 мм или отвертку с плоским лезвием, чтобы удалить семь винтов длиной 16,2 мм, крепящих заднюю панель.

Используйте трещотку с головкой 6,35 мм, чтобы ослабить винт, крепящий водяной шланг, чтобы задняя панель могла свободно перемещаться.

Шаг 3

Снимите заднюю панель с шасси.

Шаг 4

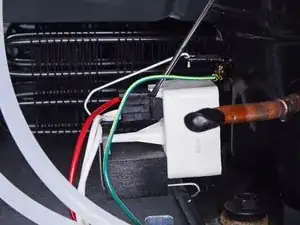

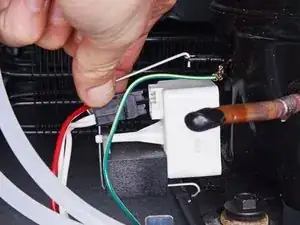

Используйте отвертку с плоским лезвием или аналогичный инструмент, чтобы отсоединить разъем, прикрепленный к узлу реле пуска.

Шаг 5

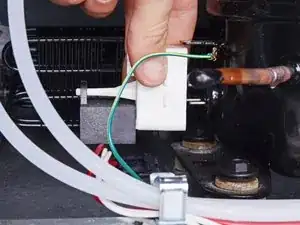

Вытяните металлическую скобу из отверстия в верхней части узла реле пуска.

Положите скобу рядом с узлом.

Шаг 6

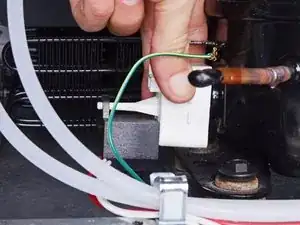

Снимите узел реле пуска с его штырьков в шасси.

Удалите узел реле пуска.

У
