Замена платы управления (печатной платы) в скороварке Insignia 6 кварт

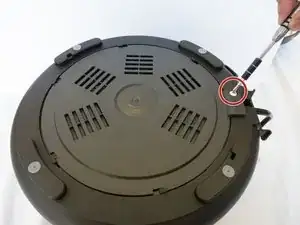

Используйте крестовую отвертку Phillips #2, чтобы выкрутить винт 6 мм.

Поверните светло-серый пластиковый элемент до совмещения отверстий с упорами.

Снимите светло-серую пластиковую крышку.

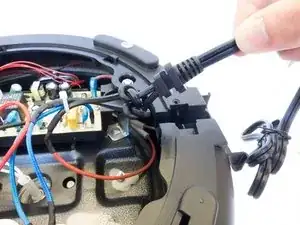

Извлеките сетевой шнур из гнезда, в которое он вставлен.

Используйте крестовую отвертку Phillips #2, чтобы выкрутить винт 22 мм, подключенный к черному проводу.

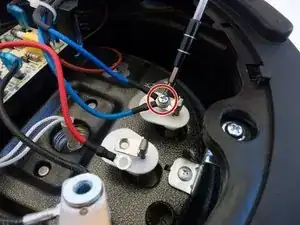

Используйте крестовую отвертку Phillips #2, чтобы выкрутить винт 8 мм и его шайбу, удерживающие красный провод.

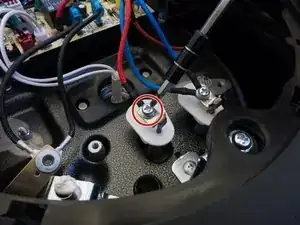

Используйте крестовую отвертку Phillips #2, чтобы выкрутить винт 8 мм и его шайбу, удерживающие синий провод.

Сожмите маленький белый разъем, подключенный к печатной плате.

После сжатия покачивайте этот разъем, пока он не отключится.

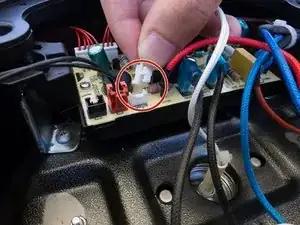

Сожмите красный разъем, подключенный к печатной плате.

После сжатия покачивайте этот разъем, пока он не отключится.

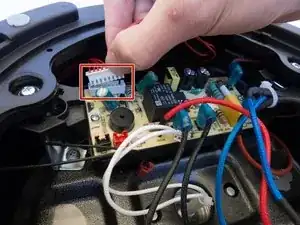

Покачивайте широкий белый разъем, пока он не выйдет из печатной платы.

Используйте отвертку с наконечником J1, чтобы выкрутить винты 8 мм с обеих сторон печатной платы.

Используйте крестовую отвертку Phillips #2, чтобы выкрутить оба винта 15 мм с каждой стороны печатной платы, указанные на изображении.

Разместите скороварку так, чтобы печатная плата была дальше от Вас, чем соединения черного, красного и синего проводов.

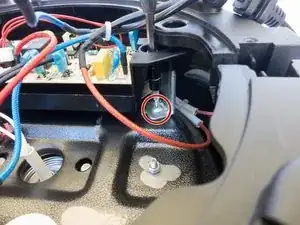

Справа от платы используйте крестовую отвертку Phillips #2, чтобы выкрутить винт 6 мм.

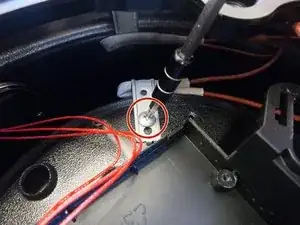

Используйте крестовую отвертку Phillips #2, чтобы выкрутить винт 6 мм позади и справа от лотка для печатной платы.

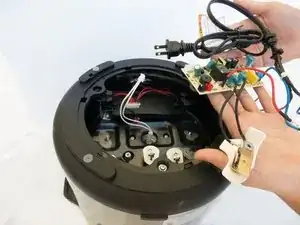

Снимите и замените печатную плату.
